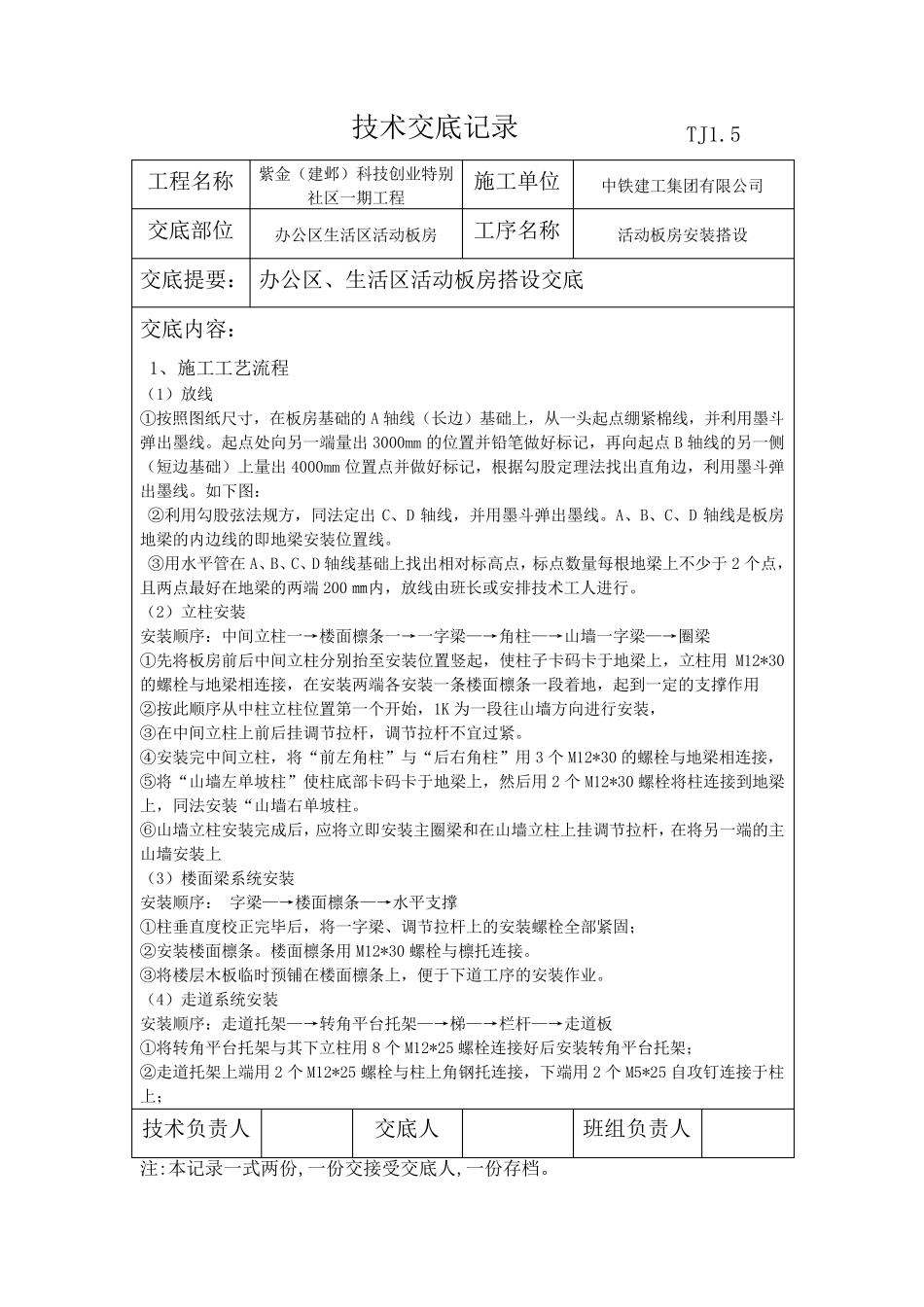

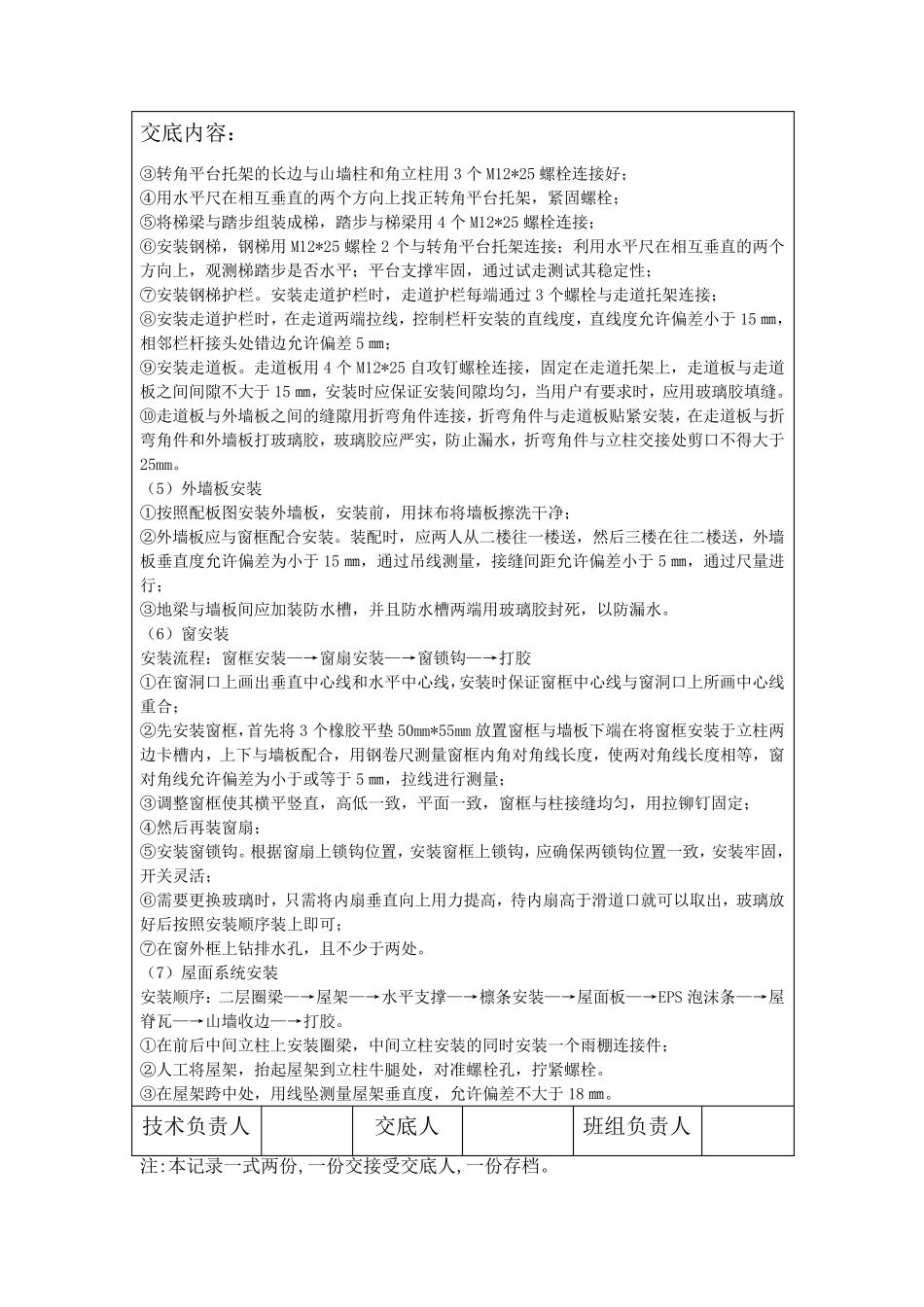

技 术 交 底 记 录 TJ1.5 工 程 名 称 紫 金 （ 建 邺 ） 科 技 创 业 特 别社 区 一 期 工 程 施 工 单 位 中 铁 建 工 集 团 有 限 公 司 交 底 部 位 办 公 区 生 活 区 活 动 板 房 工 序 名 称 活 动 板 房 安 装 搭 设 交 底 提 要 ： 办 公 区 、 生 活 区 活 动 板 房 搭 设 交 底 交 底 内 容 ： 1、 施 工 工 艺 流 程 （ 1） 放 线 ① 按 照 图 纸 尺 寸 ， 在 板 房 基 础 的 A 轴 线 （ 长 边 ） 基 础 上 ， 从 一 头 起 点 绷 紧 棉 线 ， 并 利 用 墨 斗弹 出 墨 线 。 起 点 处 向 另 一 端 量 出 3000mm 的 位 置 并 铅 笔 做 好 标 记 ， 再 向 起 点 B 轴 线 的 另 一 侧（ 短 边 基 础 ） 上 量 出 4000mm 位 置 点 并 做 好 标 记 ， 根 据 勾 股 定 理 法 找 出 直 角 边 ， 利 用 墨 斗 弹出 墨 线 。 如 下 图 ： ② 利 用 勾 股 弦 法 规 方 ， 同 法 定 出C、 D 轴 线 ， 并 用 墨 斗 弹 出 墨 线 。 A、 B、 C、 D 轴 线 是 板 房地 梁 的 内 边 线 的 即 地 梁 安 装 位 置 线 。 ③ 用 水 平 管 在 A、 B、 C、 D 轴 线 基 础 上 找 出 相对标 高点 ， 标 点 数量 每根 地 梁 上 不少于2 个点 ，且两点 最好 在 地 梁 的 两端 200 ㎜内 ， 放 线 由班长 或安 排技 术 工 人进行。 （ 2） 立柱安 装 安 装 顺序 ： 中 间立柱一 →楼面檩条一 →一 字梁 —→角 柱—→山墙 一 字梁 —→圈 梁 ① 先 将 板 房 前 后 中 间立柱分 别 抬 至 安 装 位 置 竖 起 ， 使 柱子 卡 码 卡 于地 梁 上 ， 立柱用M12*30的 螺 栓 与 地 梁 相连 接 ， 在 安 装 两端 各 安 装 一 条楼面檩条一 段 着 地 ， 起 到 一 定 的 支 撑 作 用 ② 按 此 顺序 从 中 柱立柱位 置 第 一 个开 始 ， 1K 为 一 段 往 山墙 方 向 进行安 装 ， ③ 在 中 间立柱上 前 后 挂 调 节 拉 杆 ， 调 节 拉 杆 不宜 过 紧 。 ④ 安 装 完 中 间立柱， 将 “ 前 左 角...
