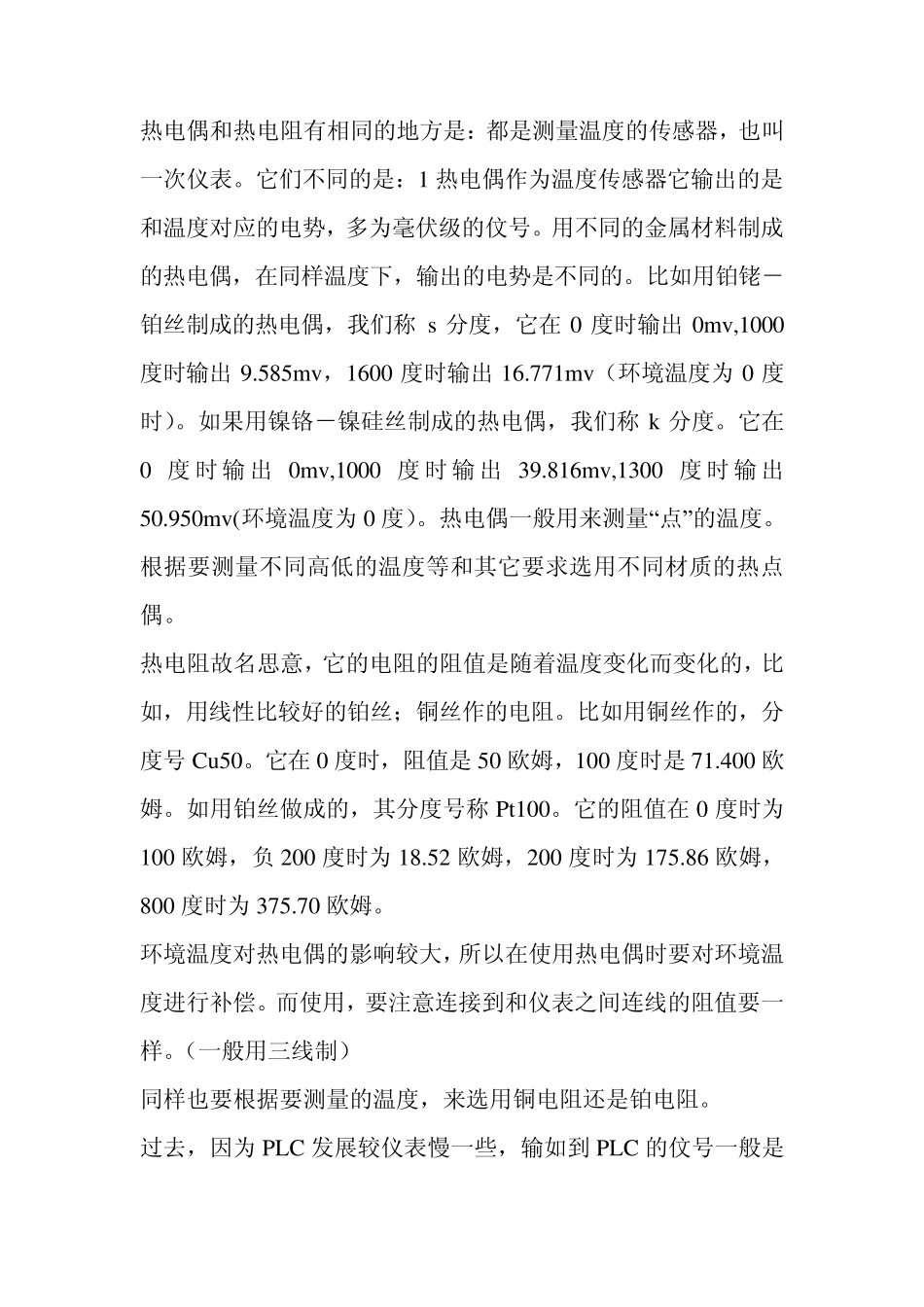

热电偶和热电阻_第1页
1/6

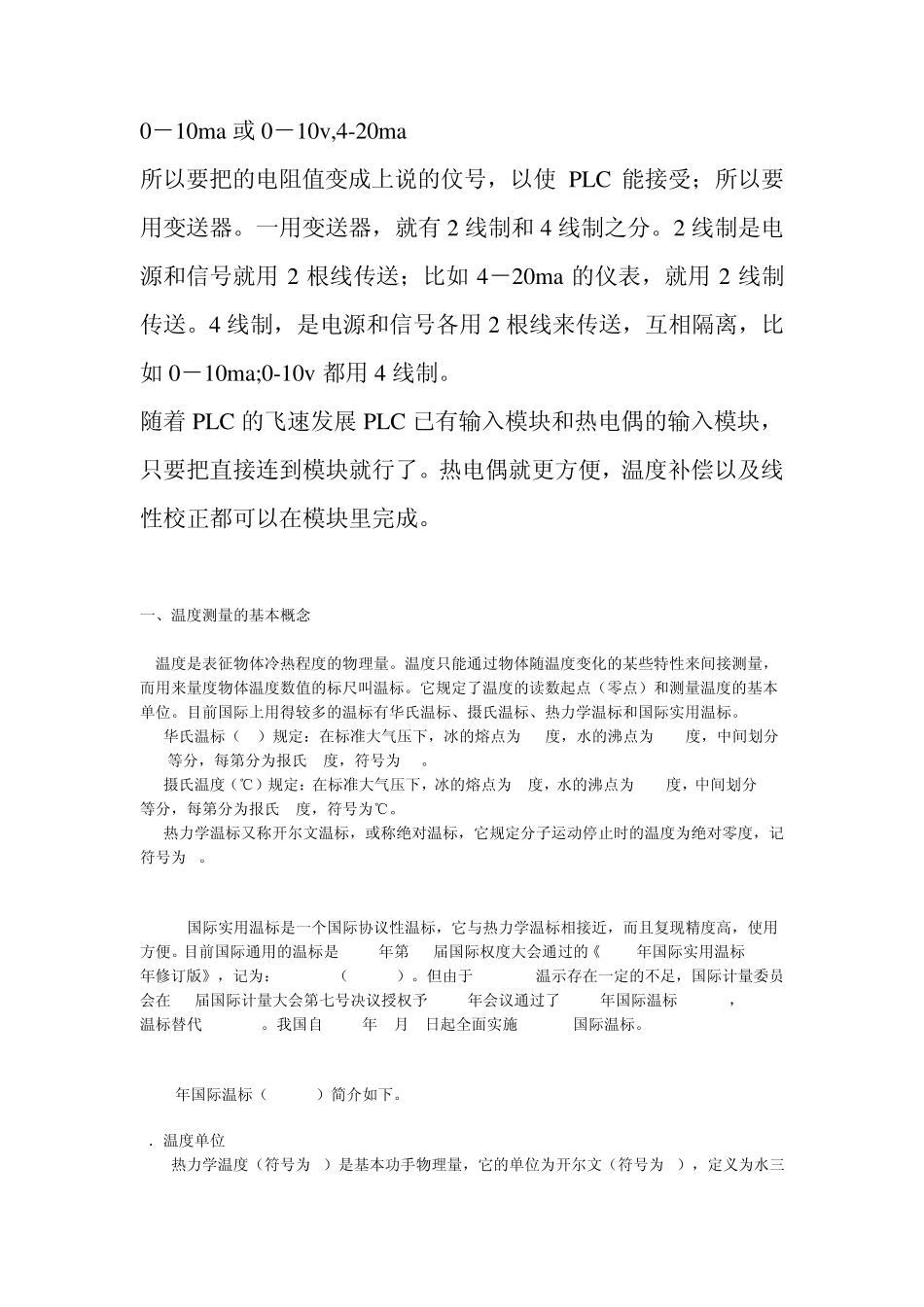

热电偶和热电阻_第2页
2/6
热电偶和热电阻_第3页
3/6
热电偶和热电阻有相同的地方是:都是测量温度的传感器,也叫一次仪表。它们不同的是:1 热电偶作为温度传感器它输出的是和温度对应的电势,多为毫伏级的伩号。用不同的金属材料制成的热电偶,在同样温度下,输出的电势是不同的。比如用铂铑-铂丝制成的热电偶,我们称 s 分度,它在 0 度时输出 0mv ,1000度时输出 9.585mv ,1600 度时输出 16.771mv (环境温度为 0 度时)。如果用镍铬-镍硅丝制成的热电偶,我们称 k 分度。它在0 度时 输 出 0mv ,1000 度时 输 出 39.816mv ,1300 度时 输 出50.950mv (环境温度为 0 度)。热电偶一般用来测量“点”的温度。根据要测量不同高低的温度等和其它要求选用不同材质的热点偶。 热电阻故名思意,它的电阻的阻值是随着温度变化而变化的,比如,用线性比较好的铂丝;铜丝作的电阻。比如用铜丝作的,分度号 Cu 50。它在 0 度时,阻值是50 欧姆,100 度时是71.400 欧姆。如用铂丝做成的,其分度号称 Pt100。它的阻值在 0 度时为100 欧姆,负 200 度时为 18.52 欧姆,200 度时为 175.86 欧姆,800 度时为 375.70 欧姆。 环境温度对热电偶的影响较大,所以在使用热电偶时要对环境温度进行补偿。而使用,要注意连接到和仪表之间连线的阻值要一样。(一般用三线制) 同样也要根据要测量的温度,来选用铜电阻还是铂电阻。 过去,因为 PLC 发展较仪表慢一些,输如到 PLC 的伩号一般是0-10ma 或 0-10v,4-20ma 所以要把的电阻值变成上说的伩号,以使 PLC 能接受;所以要用变送器。一用变送器,就有 2 线制和 4 线制之分。2 线制是电源和信号就用 2 根线传送;比如 4-20ma 的仪表,就用 2 线制传送。4 线制,是电源和信号各用 2 根线来传送,互相隔离,比如 0-10ma;0-10v都用 4 线制。 随着 PLC 的飞速发展 PLC 已有输入模块和热电偶的输入模块,只要把直接连到模块就行了。热电偶就更方便,温度补偿以及线性校正都可以在模块里完成。 一、温度测量的基本概念 温度是表征物体冷热程度的物理量。温度只能通过物体随温度变化的某些特性来间接测量,而用来量度物体温度数值的标尺叫温标。它规定了温度的读数起点(零点)和测量温度的基本单位。目前国际上用得较多的温标有华氏温标、摄氏温标、热力学温标和国际实用温标。 华氏温标(oF)规定:在标准大气压下,冰的熔点为32度,水的沸点为212度,中间划分180等分,每第...
