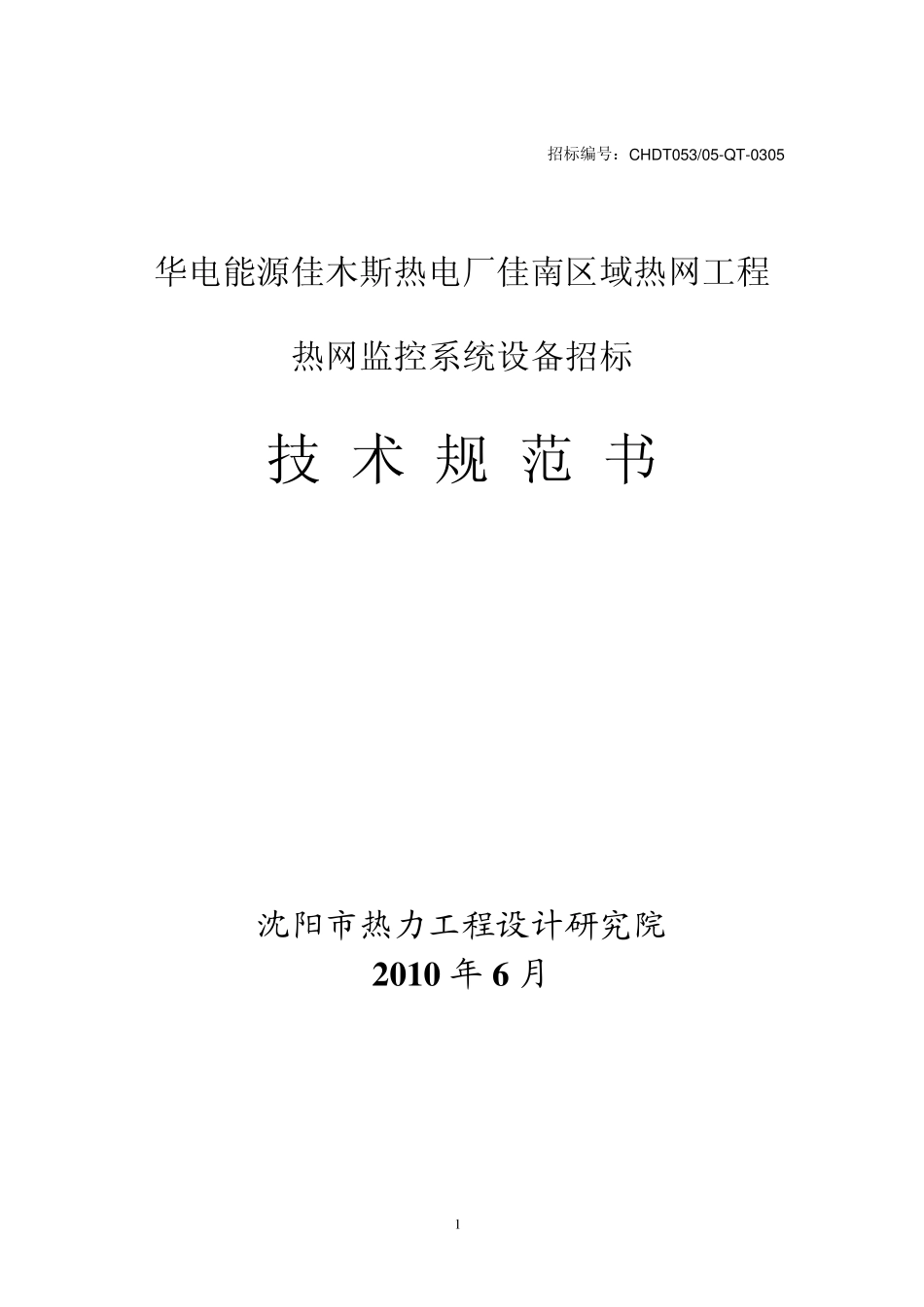

1 招标编号：CHDT053/05-QT-0305 华电能源佳木斯热电厂佳南区域热网工程 热网监控系统设备招标 技 术 规 范 书 沈阳市热力工程设计研究院 2 0 1 0 年 6 月 2 自控系统内容 序号 名称 技术要求 数量 单位 1 热网调度中心SCADA系统 见下一 1 套 2 换热站PLC控制器部分 见下二 16 套 3 换热站热工仪表部分 见下三 30 套 4 换热站电气开关柜部分 见下四 32 套 5 换热站变频控制柜部分 见下五 34 套 一、热网调度中心SCADA系统技术规范 热网调度中心组态包括将所属的各换热站（包括首站）的参数接入热网调度中心的监控系统，全面实现远方监视控制功能。卖方提供的全套的热网调度中心控制系统应无条件满足工艺系统和买方提供的控制要求。 （一）．规范和标准 供货商提供的控制系统应满足相应的标准：如 ISO《国际标准组织》 IEC《国际电工委员会》 JIS 《日本标准》 DIN 《德国标准》 BS 《英国标准》 ASME 《美国机械工程师协会》 ASTM 《美国试验及材料协会》 GB、JB （国家、部级有关标准） 其他国际公认的与上述标准相当或更好的标准也可以接受，但应同时符合现行的国际有关标准和规定，并且投标者应满足相关的 ISO等标准和 GB、JB标准，并保证根据这些标准进行产品设计、制造、试验、检验等。 供货商应在标书中说明满足上述标准的具体情况 供货商提供的软件系统应满足国际公认标准。 （二）．设计内容 3 2.1前言 佳木斯热电厂佳南城区热网工程的热网监控 SCADA系统，包括 1台数据库服务器、1台 WEB服务器、1台工程师站、1台操作员站、打印机和交换机等设备。 2.2热网监控系统的概念 该热网监控系统包括热网远程监控和数据采集 SCADA系统、远程终端站 RTU及相应的通讯系统。它将实时、全面的反映和控制整个热网的运行情况，监视热网最不利点的压差，提供热源调节处理热网变化的依据。同时它还是热源和热网安全、可靠、高效经济运行的保证。 2.3供货范围 供货商应按照规范要求，对热网监控系统进行软件编程，并通过测试、调试，利用佳木斯通讯公司的通讯网路，实现与 50个换热站和 1个中继泵站的远程数据监测和监控功能，实现各换热机组无人值守，并提供相应的技术服务、文件和培训。 本供货范围规定了热网监控系统在供货、安装指导、调试各阶段所需的全部设备与要求的工作内容。尽管标书中不一定指明，但也认为属于供货范围。“包括在供货范围内”指包括在...
