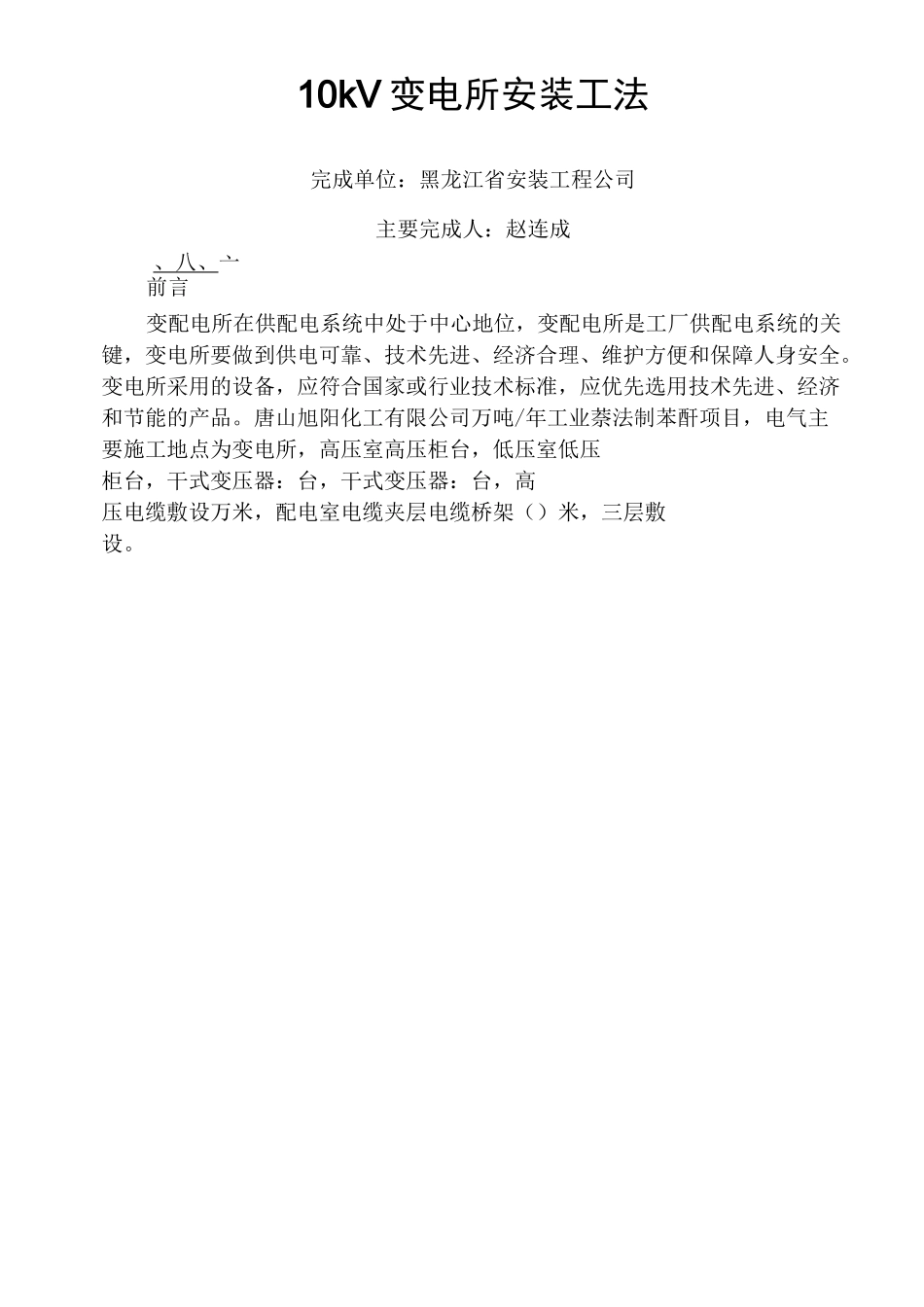

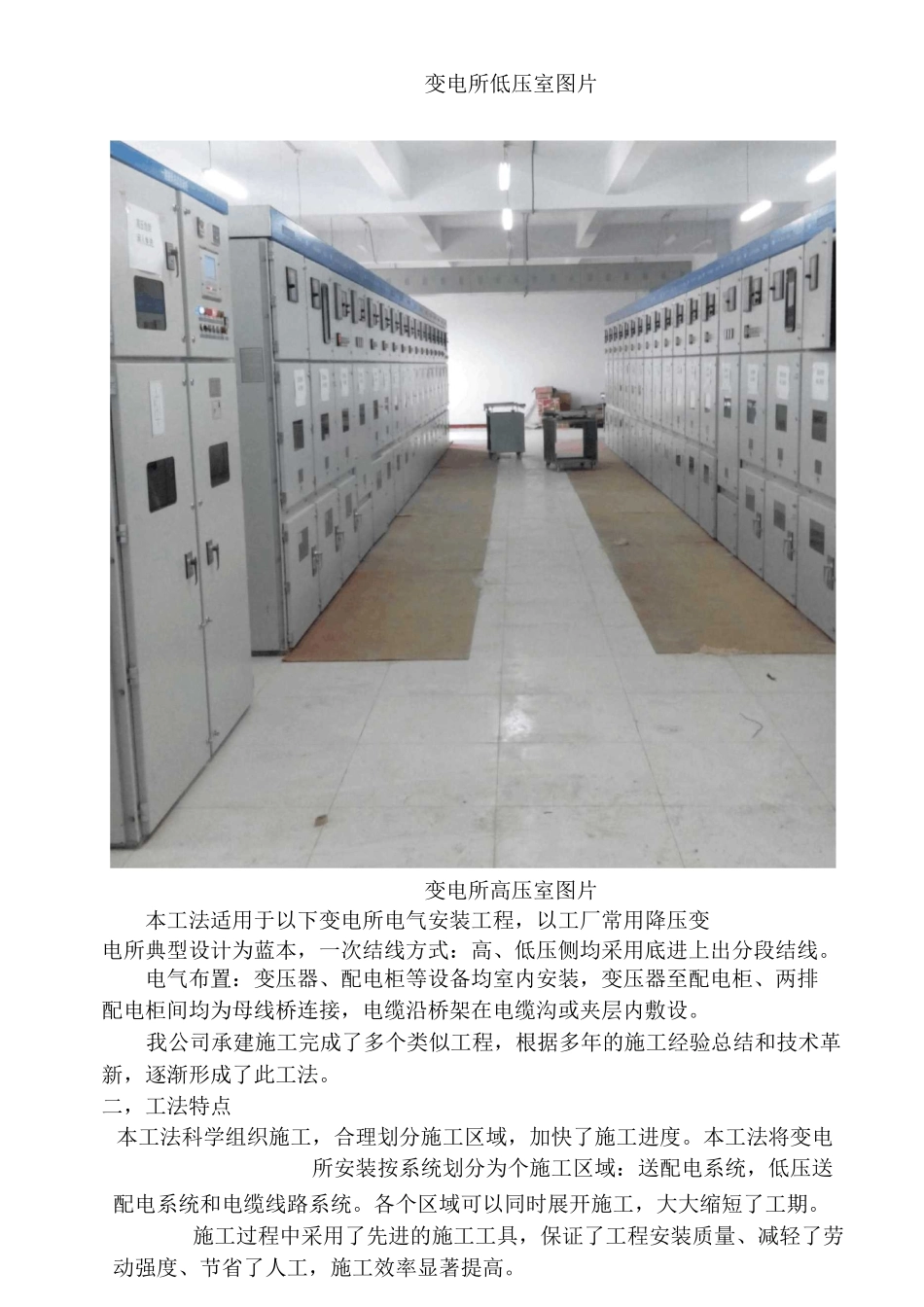

10kV 变电所安装工法完成单位：黑龙江省安装工程公司主要完成人：赵连成、八、亠前言变配电所在供配电系统中处于中心地位，变配电所是工厂供配电系统的关键，变电所要做到供电可靠、技术先进、经济合理、维护方便和保障人身安全。变电所采用的设备，应符合国家或行业技术标准，应优先选用技术先进、经济和节能的产品。唐山旭阳化工有限公司万吨/年工业萘法制苯酐项目，电气主要施工地点为变电所，高压室高压柜台，低压室低压柜台，干式变压器：台，干式变压器：台，高压电缆敷设万米，配电室电缆夹层电缆桥架（）米，三层敷设。变电所低压室图片变电所高压室图片本工法适用于以下变电所电气安装工程，以工厂常用降压变电所典型设计为蓝本，一次结线方式：高、低压侧均采用底进上出分段结线。电气布置：变压器、配电柜等设备均室内安装，变压器至配电柜、两排配电柜间均为母线桥连接，电缆沿桥架在电缆沟或夹层内敷设。我公司承建施工完成了多个类似工程，根据多年的施工经验总结和技术革新，逐渐形成了此工法。二，工法特点本工法科学组织施工，合理划分施工区域，加快了施工进度。本工法将变电所安装按系统划分为个施工区域：送配电系统，低压送配电系统和电缆线路系统。各个区域可以同时展开施工，大大缩短了工期。施工过程中采用了先进的施工工具，保证了工程安装质量、减轻了劳动强度、节省了人工，施工效率显著提高。,盘柜室内运输采用手动液压搬运车操作方便灵活避免盘柜损伤。电缆接线端子压接改用了电动液压钳，代替传统的手动压接方法。用电缆卡断剪代替手工锯。大的动力电缆敷设用电动机械牵引代替了人力敷设。电缆敷设沿途设置滑轮保护电缆划伤减少摩擦，液压电缆盘支架节约机械台班，小电缆敷设自制电缆盘支架，支架分吊架和托架，支架采用平面推力球轴结构，支架转动灵活省时省力省机械。大电缆敷设小电缆敷设三，适用范围本工法适用于降压变电所安装，另外对等级以上的变电所以及等级以下的变、配电室的安装均有指导作用。四，工艺原理此工法是根据降压变电所的安装内容进行编写的，包括变压器安装、成套配电柜安装、电缆敷设及电缆终端头的制作安装四部分，科学合理地安排施工，采用国内先进的施工工具。五，施工工艺流程及操作要点施工工艺流程图变电所安装工艺流程施工准备施工准备阶段主要完成的工作。准备齐全施工用各种技术资料；组织图纸自审，参加建设单位组织的图纸会审；组织编写施工组织设计及专项施工方案，并报监理及...
