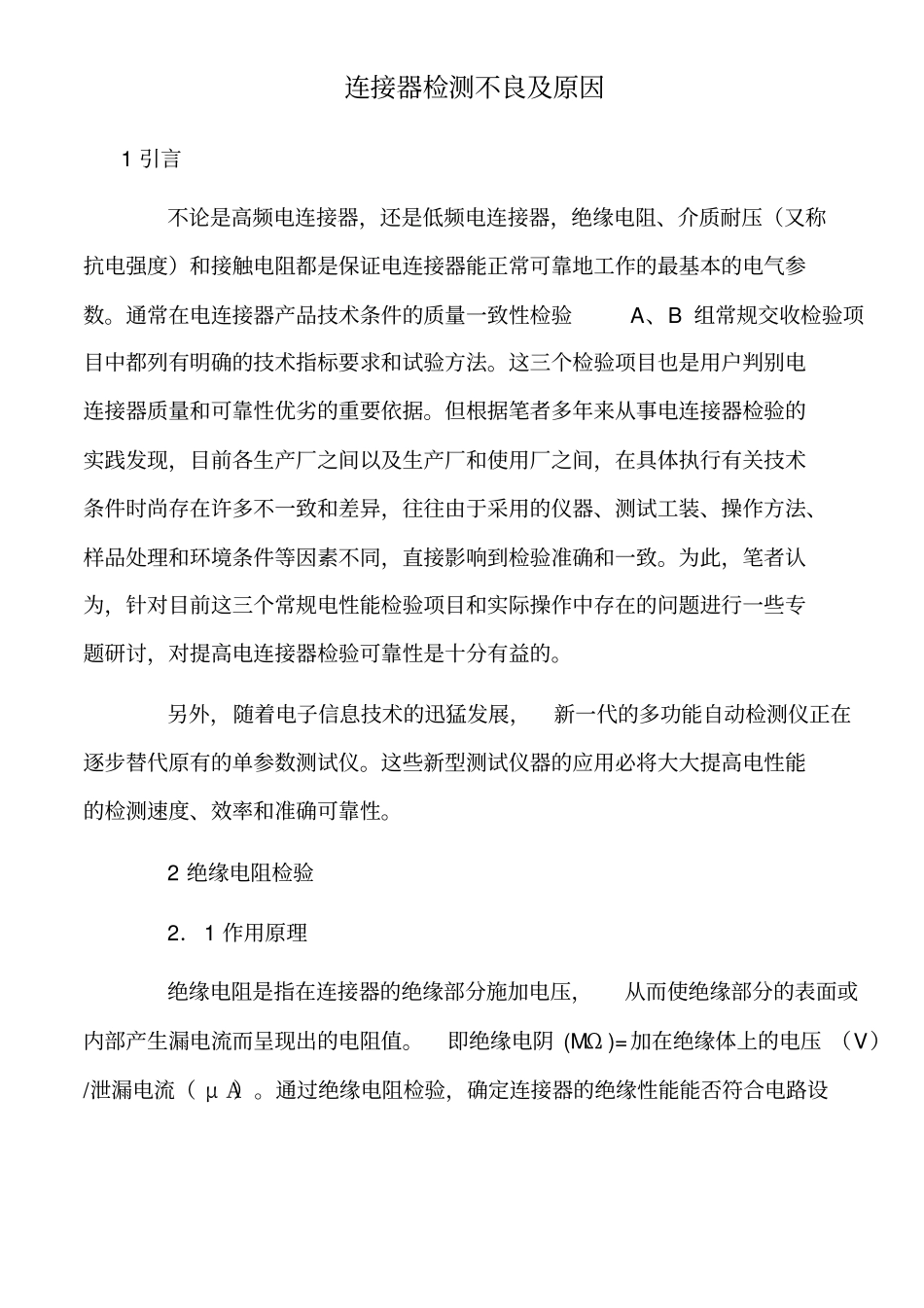

连接器检测不良及原因1 引言不论是高频电连接器，还是低频电连接器，绝缘电阻、介质耐压（又称抗电强度）和接触电阻都是保证电连接器能正常可靠地工作的最基本的电气参数。通常在电连接器产品技术条件的质量一致性检验A、B 组常规交收检验项目中都列有明确的技术指标要求和试验方法。这三个检验项目也是用户判别电连接器质量和可靠性优劣的重要依据。但根据笔者多年来从事电连接器检验的实践发现，目前各生产厂之间以及生产厂和使用厂之间，在具体执行有关技术条件时尚存在许多不一致和差异，往往由于采用的仪器、测试工装、操作方法、样品处理和环境条件等因素不同，直接影响到检验准确和一致。为此，笔者认为，针对目前这三个常规电性能检验项目和实际操作中存在的问题进行一些专题研讨，对提高电连接器检验可靠性是十分有益的。另外，随着电子信息技术的迅猛发展，新一代的多功能自动检测仪正在逐步替代原有的单参数测试仪。这些新型测试仪器的应用必将大大提高电性能的检测速度、效率和准确可靠性。2 绝缘电阻检验2．1 作用原理绝缘电阻是指在连接器的绝缘部分施加电压，从而使绝缘部分的表面或内部产生漏电流而呈现出的电阻值。即绝缘电阴 (MΩ )=加在绝缘体上的电压 （V）/泄漏电流（ μ A）。通过绝缘电阻检验，确定连接器的绝缘性能能否符合电路设计的要求，或在经受高温、潮湿等环境应力时，其绝缘电阻是否符合有关技术条件的规定。绝缘电阻是设计高阻抗电路的限制因素。绝缘电阻低，意味着漏电流大，这将破坏电路和正常工作。如形成反馈回路，过大的漏电流所产生的热和直流电解，将使绝缘破坏或使连接器的电性能变劣。2．2 影响因素主要受绝缘材料、温度、湿度、污损、试验电压及连续施加测试电压的持续时间等因素影响。2．2．1 绝缘材料设计电连接器时选用何种绝缘材料非常重要，它往往影响产品的绝缘电阻能否稳定合格。如某厂原使用酚醛玻纤塑料和增强尼龙等材料制作绝缘体，这些材料内含极性基因，吸湿性大，在常温下绝缘性能可满足产品要求，而在高温潮湿下则绝缘性能不合格。后采用特种工程塑料PES （聚苯醚砜）材料，产品经 200℃、 1000h 和 240h 潮湿试验，绝缘电阻变化较小，仍在105MΩ以上，无异常变化。2．2．2 温度高温会破坏绝缘材料， 引起绝缘电阻和耐压性能降低。对金属壳体， 高温可使接触件失去弹性、加速氧化和发生镀层变质。如按GJB598 生产的耐环境快速分离电连接器系列II 产品，绝缘电阻规...
