退火炉操作规程

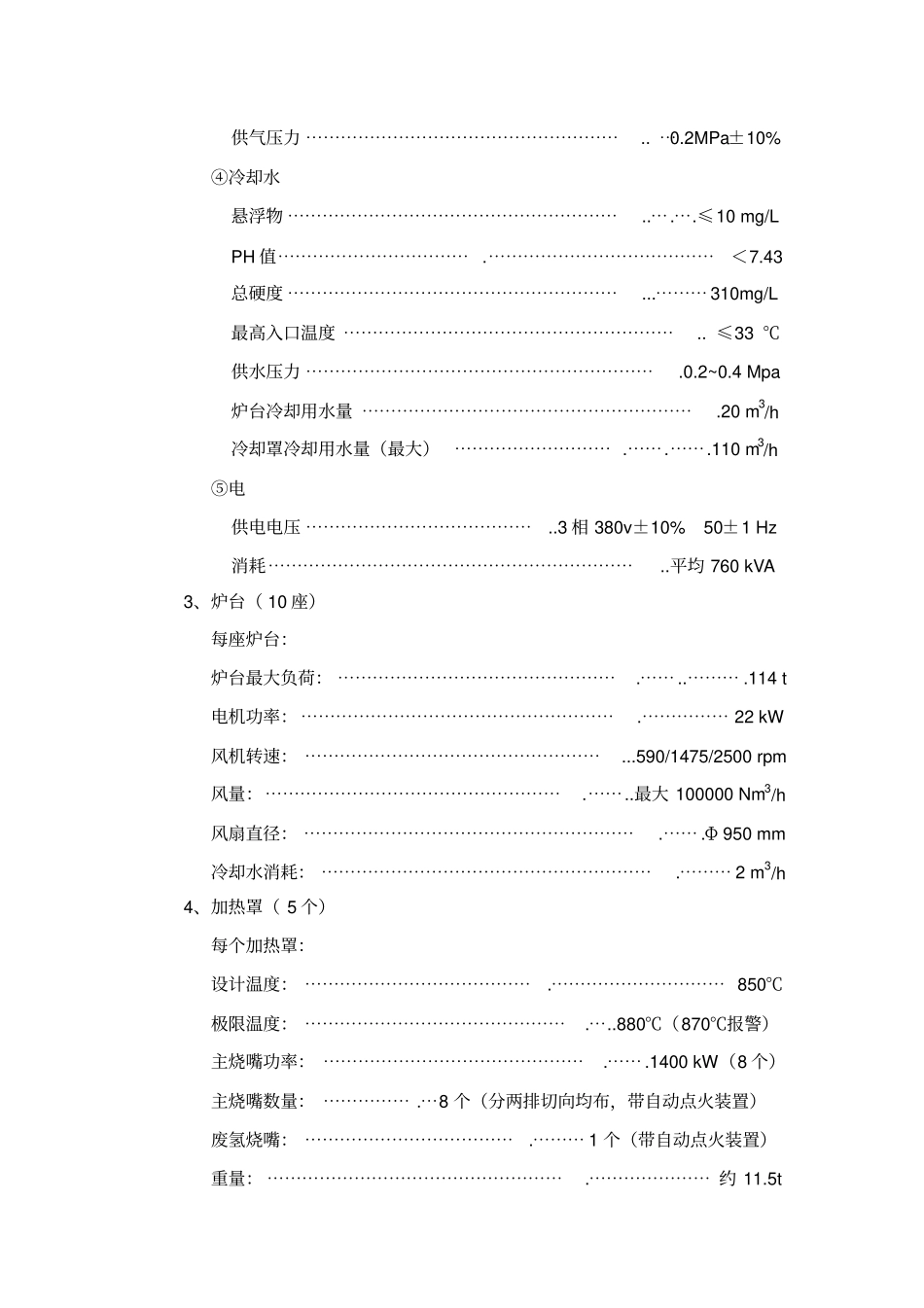

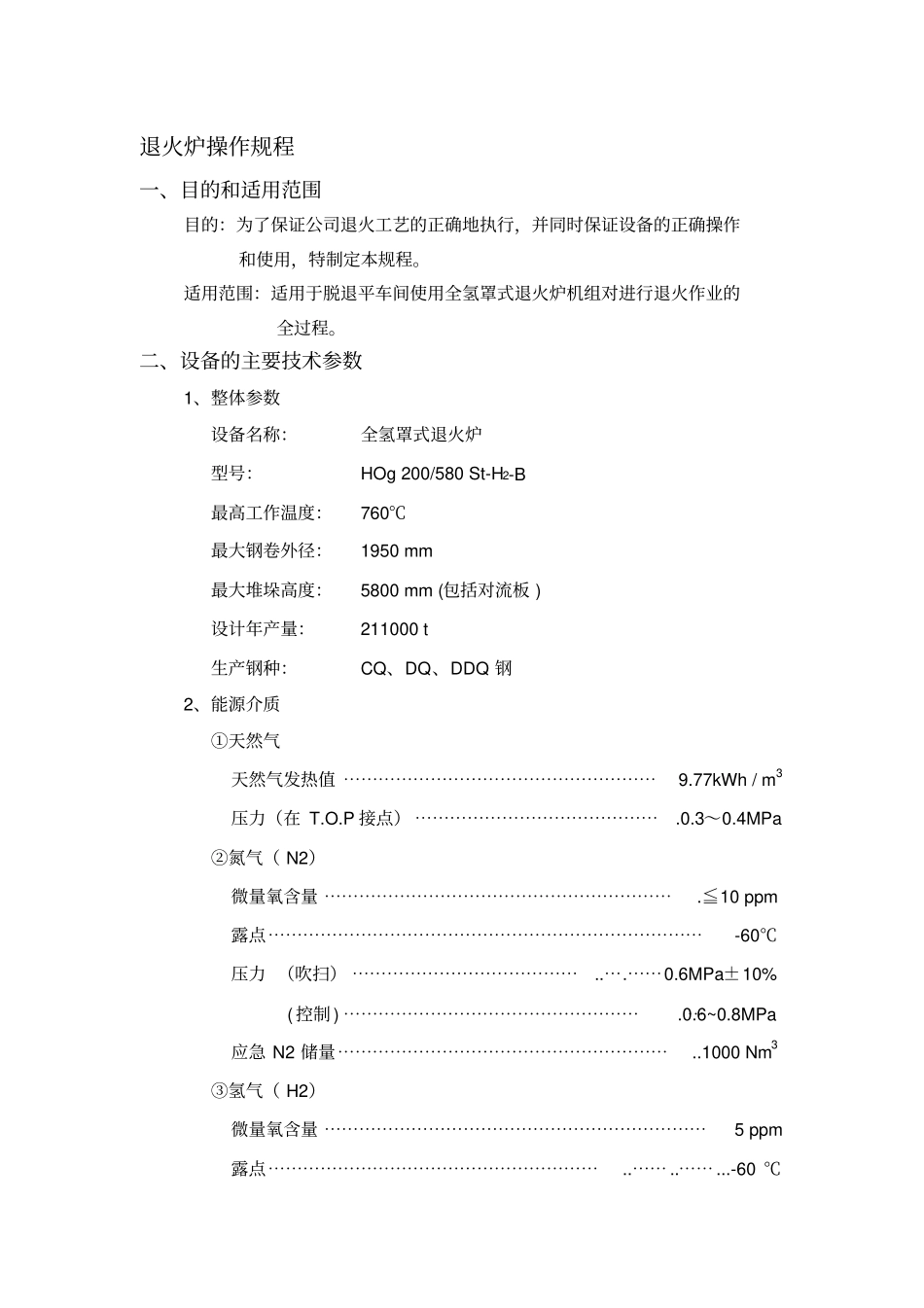

退火炉操作规程一、目的和适用范围目的：为了保证公司退火工艺的正确地执行，并同时保证设备的正确操作和使用，特制定本规程。适用范围：适用于脱退平车间使用全氢罩式退火炉机组对进行退火作业的全过程。二、设备的主要技术参数1、整体参数设备名称：全氢罩式退火炉型号：HOg 200/580 St-H2-B 最高工作温度：760℃最大钢卷外径：1950 mm 最大堆垛高度：5800 mm (包括对流板 ) 设计年产量：211000 t 生产钢种：CQ、DQ、DDQ 钢2、能源介质①天然气天然气发热值 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9.77kWh / m3压力（在 T.O.P 接点） ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.0.3～0.4MPa ②氮气（ N2）微量氧含量 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.≦10 ppm 露点⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯-60℃压力 （吹扫） ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..⋯.⋯⋯0.6MPa±10% ( 控制 ) ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯. ⋯0.6~0.8MPa 应急 N2 储量⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..1000 Nm3③氢气（ H2）微量氧含量 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5 ppm 露点⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..⋯⋯ ..⋯⋯ ...-60 ℃供气压力 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.. ⋯0.2MPa±10% ④冷却水悬浮物 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..⋯.⋯.≤10 mg/L PH 值⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ .⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯＜7.43 总硬度 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯...⋯⋯⋯ 310mg/L 最高入口温度 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.. ≤33 ℃供水压力 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.0.2~0.4 Mpa 炉台冷却用水量 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.20 m3/h 冷却罩冷却用水量（最大）⋯⋯⋯⋯⋯⋯⋯⋯⋯ .⋯⋯.⋯⋯.110 m3/h ⑤电供电电压 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..3 相 380v±10% 50±1 Hz 消耗⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..平均 760 kVA 3、炉台（ 10 座）每座炉台：炉台最大负荷： ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.⋯⋯ ..⋯⋯⋯ .114 t 电机功率： ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.⋯⋯⋯⋯⋯ 22 kW 风机转速： ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯...590/1475/2500 rpm 风量：⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.⋯⋯..最大 100000 ...
