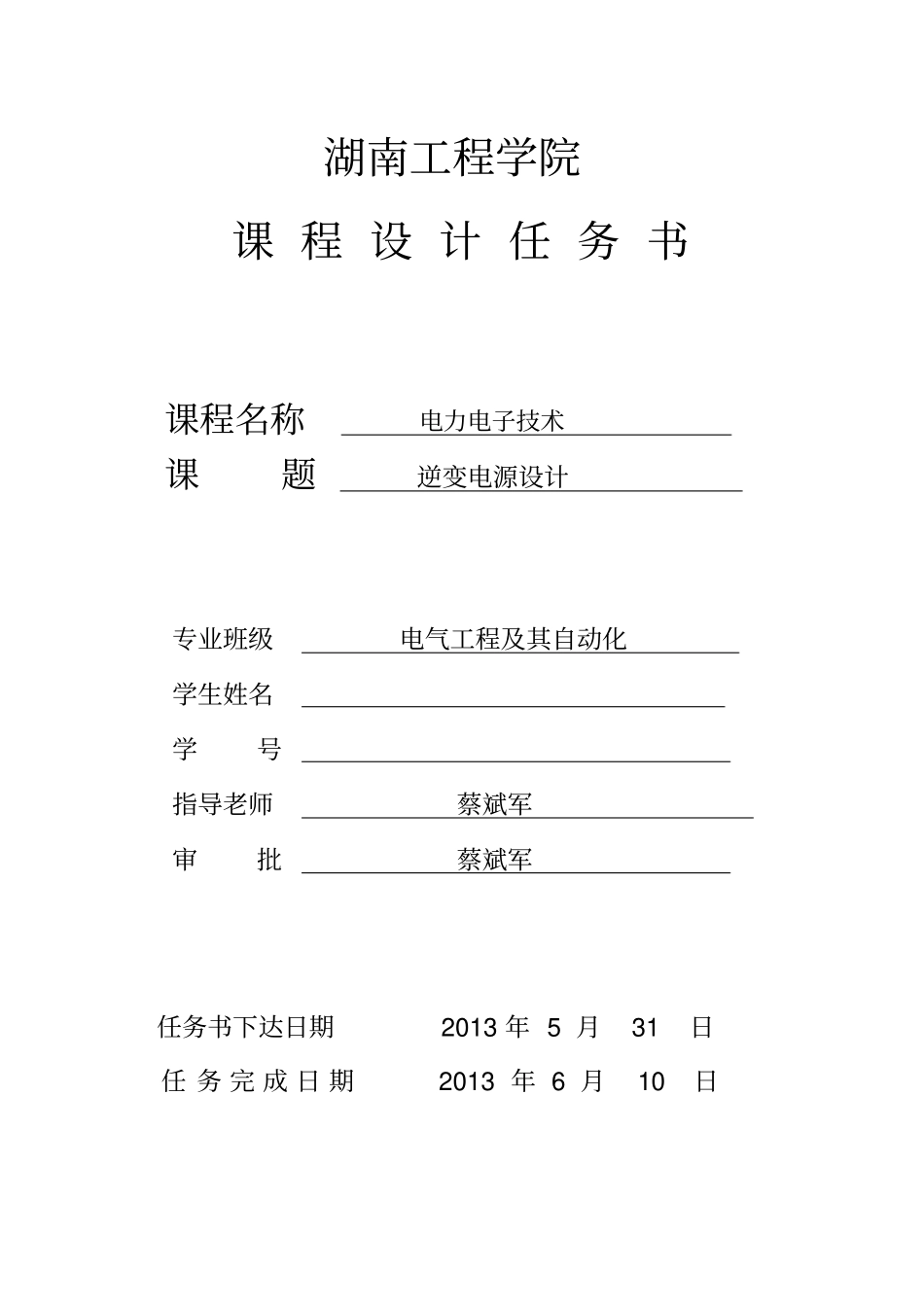

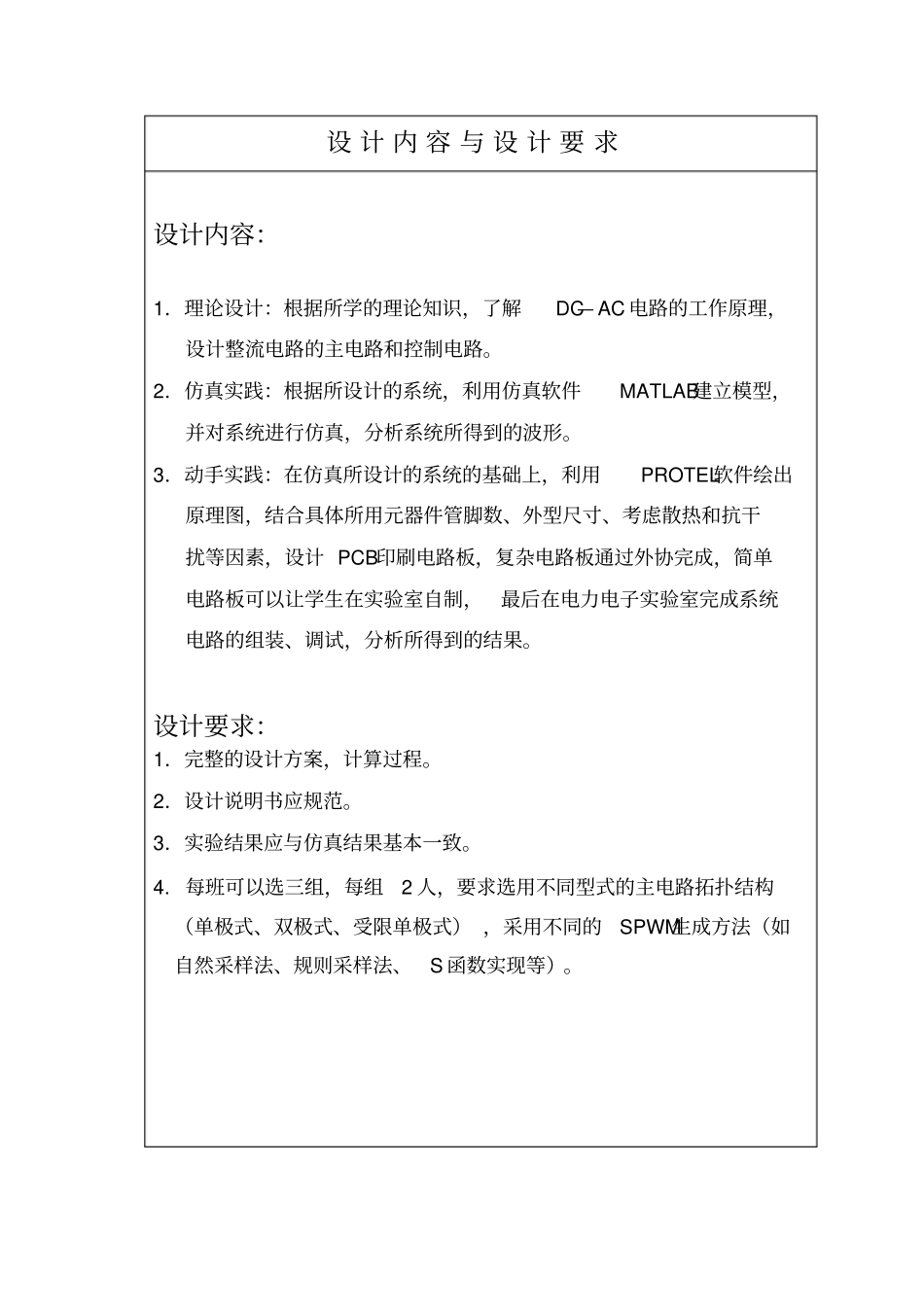

湖南工程学院课程设计课程名称电力电子技术课题名称逆变电源专业电气工程及其自动化班级电气学号姓名指导教师蔡斌军2013 年6 月 30 日等级 : 湖南工程学院课 程 设 计 任 务 书课程名称电力电子技术课题逆变电源设计专业班级电气工程及其自动化学生姓名学号指导老师蔡斌军审批蔡斌军任务书下达日期2013 年 5 月31 日任 务 完 成 日 期2013 年 6 月10 日设 计 内 容 与 设 计 要 求设计内容：1．理论设计：根据所学的理论知识，了解DC— AC 电路的工作原理，设计整流电路的主电路和控制电路。2．仿真实践：根据所设计的系统，利用仿真软件MATLAB建立模型，并对系统进行仿真，分析系统所得到的波形。3．动手实践：在仿真所设计的系统的基础上，利用PROTEL软件绘出原理图，结合具体所用元器件管脚数、外型尺寸、考虑散热和抗干扰等因素，设计 PCB印刷电路板，复杂电路板通过外协完成，简单电路板可以让学生在实验室自制，最后在电力电子实验室完成系统电路的组装、调试，分析所得到的结果。设计要求：1．完整的设计方案，计算过程。2．设计说明书应规范。3．实验结果应与仿真结果基本一致。4. 每班可以选三组，每组2 人，要求选用不同型式的主电路拓扑结构（单极式、双极式、受限单极式） ，采用不同的SPWM生成方法（如自然采样法、规则采样法、S 函数实现等）。主要设计条件1、设计一逆变电源，输入为400V 直流电压，输出三相电压正弦，相电压范围 100 ~ 220V 可以调节。2、提供试验和仿真条件。说明书格式1.封面2.课程设计任务书3.目录4.系统总体方案设计5.系统硬件设计6.软件设计（包括流程图）7.系统的安装调试说明8、 总结9、 参考文献10、附录11、课程设计成绩评分表。进度安排第一周星期一 : 课题内容介绍和查找资料；星期二 : 总体电路方案确定星期三 : 主电路设计星期四 : 控制电路设计星期五 : 控制电路设计；第二周星期一 : 控制电路设计星期二：电路原理及波形分析、实验调试及仿真等星期四 : 写设计报告，打印相关图纸；星期五 : 答辩及资料整理参考文献1．石玉 栗书贤．电力电子技术题例与电路设计指导．机械工业出版社，1998 2．王兆安黄俊．电力电子技术（第4 版）．机械工业出版社， 2000 3．浣喜明姚为正．电力电子技术．高等教育出版社，2000 4．莫正康．电力电子技术应用（第3 版）．机械工业出版社， 2000 5．郑琼林．耿学文．电力电子电路精选．机械...
