通信基站运维综合管理系统V0设计说明书分析

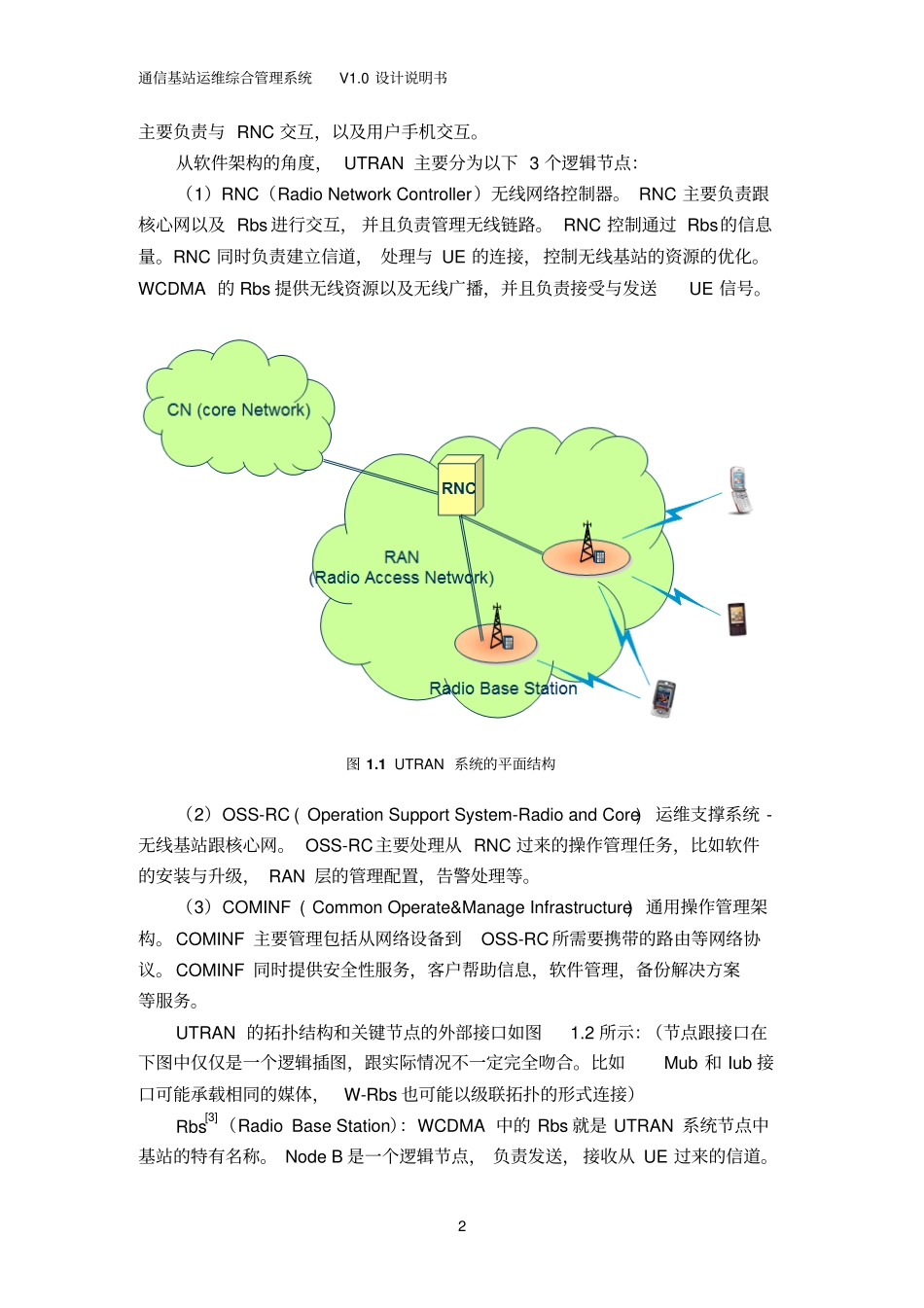

通信基站运维综合管理系统V1.0 设计说明书1 第 1 章绪论本文主要介绍通信基站运维综合管理系统V1.0 的设计与实现。本章首先介绍本系统的背景知识以及研究意义；然后阐述国内外研究以及开发的最新动态，最后介绍本文的主要内容以及组织结构安排。1.1 研究背景与意义本节主要介绍本文涉及的一些无线通信知识，首先介绍与本文描述的通信基站运维综合管理系统V1.0 相关的 WCDMA 的概念， UTRAN 系统， RAN 系统以及 Rbs的知识，然后详细描述本系统在WCDMA 系统所处的位置和该系统所需要提供的功能。最后再系统阐述本文的研究意义。1.1.1 3G 无线通信相关知识WCDMA[1]：Wideband Code Division Multiple Access 宽带码分多址。 是一种由码分多址（ CDMA ），演变而来的第三代无线通信技术。WCDMA采用直接序列扩频码分多址、频分双工方式。WCDMA 是一种由 3GPP 具体制定的，基于 GSM MAP 核心网， UTRAN 为无线接口的第三代移动通信系统。UTRAN ：The UMTS Terrestrial Radio Access Network，陆地无线接入网。信令网和数据传输网在逻辑上分开[2]；UTRAN 和 CN 的功能将和传输功能完全分开； UTRAN 和 CN 使用的寻址方式将和传输功能的寻址方式无关；宏分级（FDD 模式）的处理完全在UTRAN 内，RRC 的连接的移动性完全由UTRAN控制；定义 UTRAN 接口时候，通过接口的功能的划分应有尽量少的可选项；应基于此接口控制的实体的逻辑模型。UTRAN 由一组通过 Iu 接口连接到核心网 CN 的无线网络子系统 RNS 组成。一个 RNS 由一个无线网络控制器 （RNC）和一个或者多个节点 （Node B）组成。Rbs 通过 Iub 接口连接到 RNC。图 1.1 是 UTRAN 系统的部分平面结构图。从图中可以看出： RNC 主要负责跟核心网的交互以及与Rbs 进行交互。Rbs通信基站运维综合管理系统V1.0 设计说明书2 主要负责与 RNC 交互，以及用户手机交互。从软件架构的角度， UTRAN 主要分为以下 3 个逻辑节点：（1）RNC（Radio Network Controller）无线网络控制器。 RNC 主要负责跟核心网以及 Rbs 进行交互， 并且负责管理无线链路。 RNC 控制通过 Rbs的信息量。RNC 同时负责建立信道， 处理与 UE 的连接，控制无线基站的资源的优化。WCDMA 的 Rbs 提供无线资源以及无线广播，并且负责接受与发送UE 信号。图 1.1 UTRAN 系统的平面结构（2）OSS-RC ( Operation Support System-Radio...
