通信工程综合试验报告

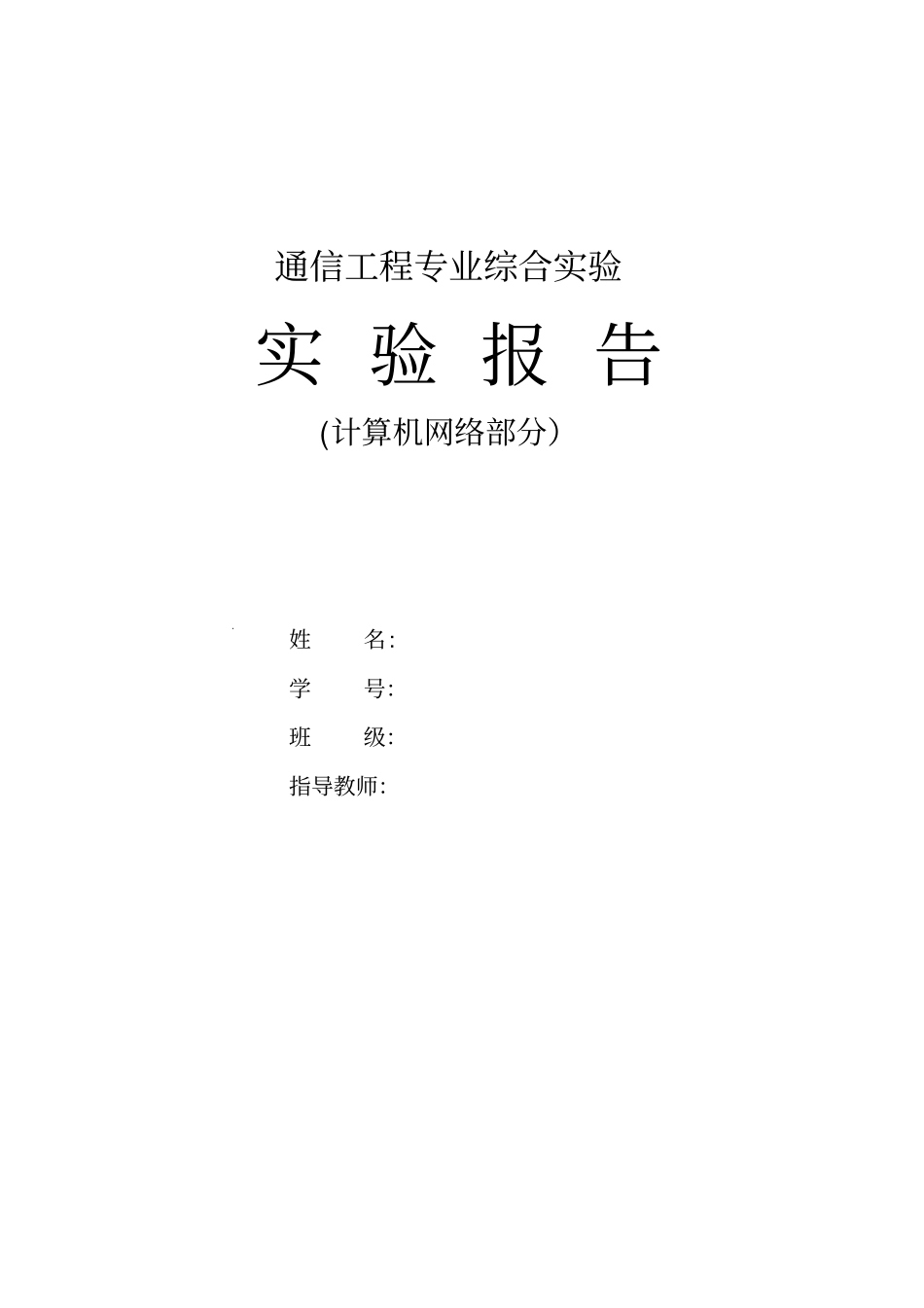

通信工程专业综合实验实 验 报 告(计算机网络部分）姓名:学号：班级：指导教师：实验一 路由器基本操作一、实验内容1、通过 Console 方式对路由器或交换机进行管理操作。2、完成 Telnet方式对路由器或交换机访问操作。3、利用 tftp server实现计算机和设备（交换机和路由器）之间的数据备份。二、实验组网图三、实验步骤1、用每台 PC提供的 Console 连线和网线，选择一台路由器或者交换机连接好。2、网线连接时，注意选择正确的接口（区分两种不同的以太网接口）。3、按照实验指导书完成各项试验内容。4、完成试验后，备份你试验中形成的配置文件，用U盘考走，用于写试验报告。四、路由器的配置文件内容# version , Release 1809P01 # sysname H3C %更改系统名为H3C # super password level 3 simple test %用户级别切换到level 3 的密码为 test明文# domain default enable system %域名系统默认启用# telnet server enable %telnet服务启用# dar p2p signature-file flash:/ # port-security enable %端口安全启用#vlan 1 %虚拟局域网1#domain system %默认系统配置 access-limit disable state active idle-cut disable self-service-url disable #user-group system %用户群系统#local-user admin %本地用户 admin password cipher .]@USE=B,53Q=^Q`MAF4<1!! %密码显示为密文显示 authorization-attribute level 3 %设置权限为level 3 service-type telnet %服务方式为远程登录local-user test %本地用户名改为test password cipher =W6JJ`N_LBKQ=^Q`MAF4<1!! %密码显示为密文显示 service-type telnet %服务方式为远程登录#interface Aux0 %设置 Aux0 async mode flow link-protocol ppp#interface Cellular0/0 %配置 Cellular0/0 async mode protocol link-protocol ppp#interface Ethernet0/0 %配置 Ethernet0/0 port link-mode route ip address %ip 地址为 24#interface Serial0/0 link-protocol ppp#interface NULL0#interface Vlan-interface1 ip address %设置 ip 及掩码#interface Ethernet0/1 port link-mode bridge#interface Ethernet0/2 port link-mode bridge#interface Ethernet0/3 port link-mode bridge#interface Ethernet0/4 port link-mode bridge#subscriber-line1/0#sub...
