通用来料检验标准2014版4汇总

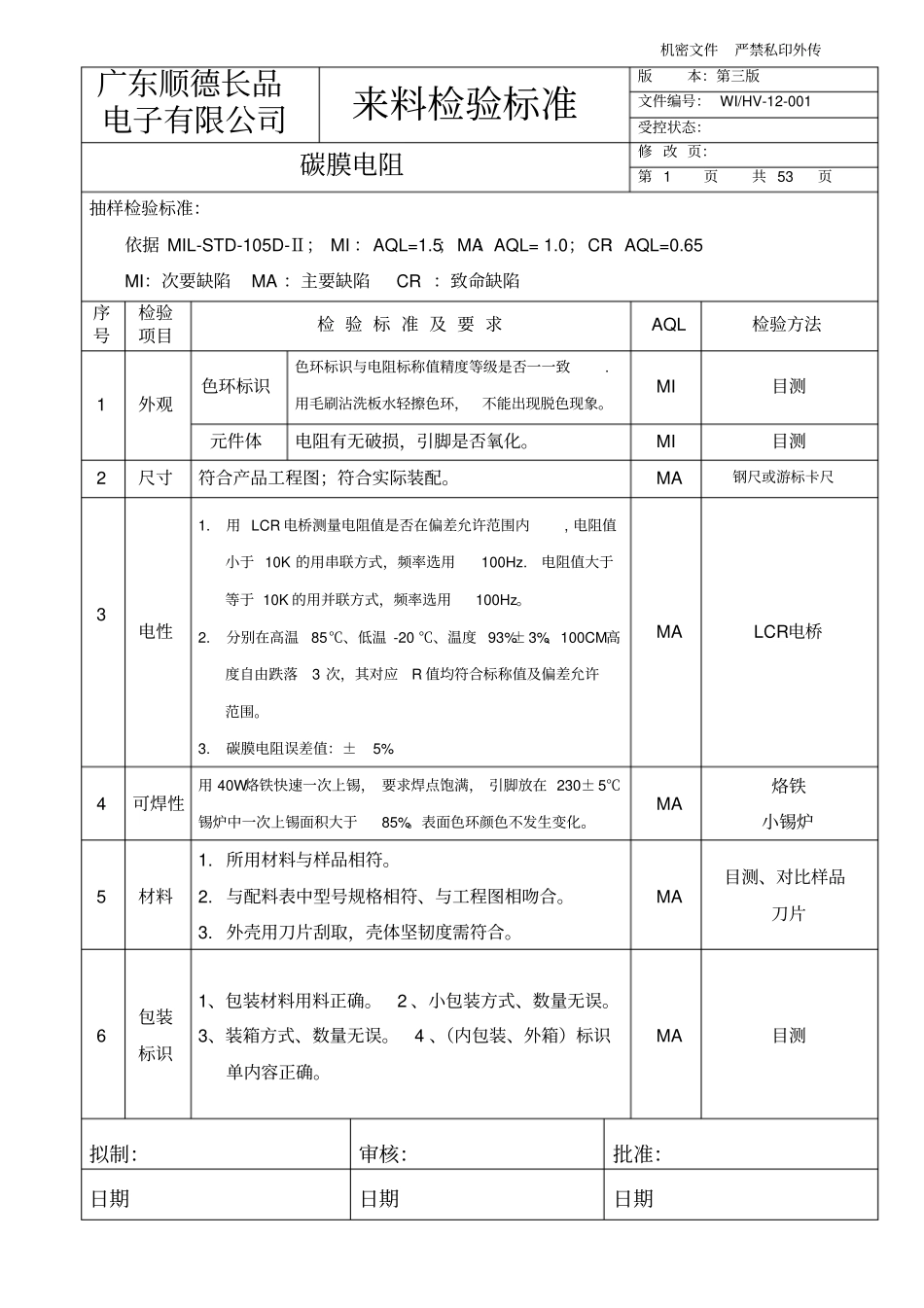

通用来料检验标准2014版4汇总_第1页
1/50

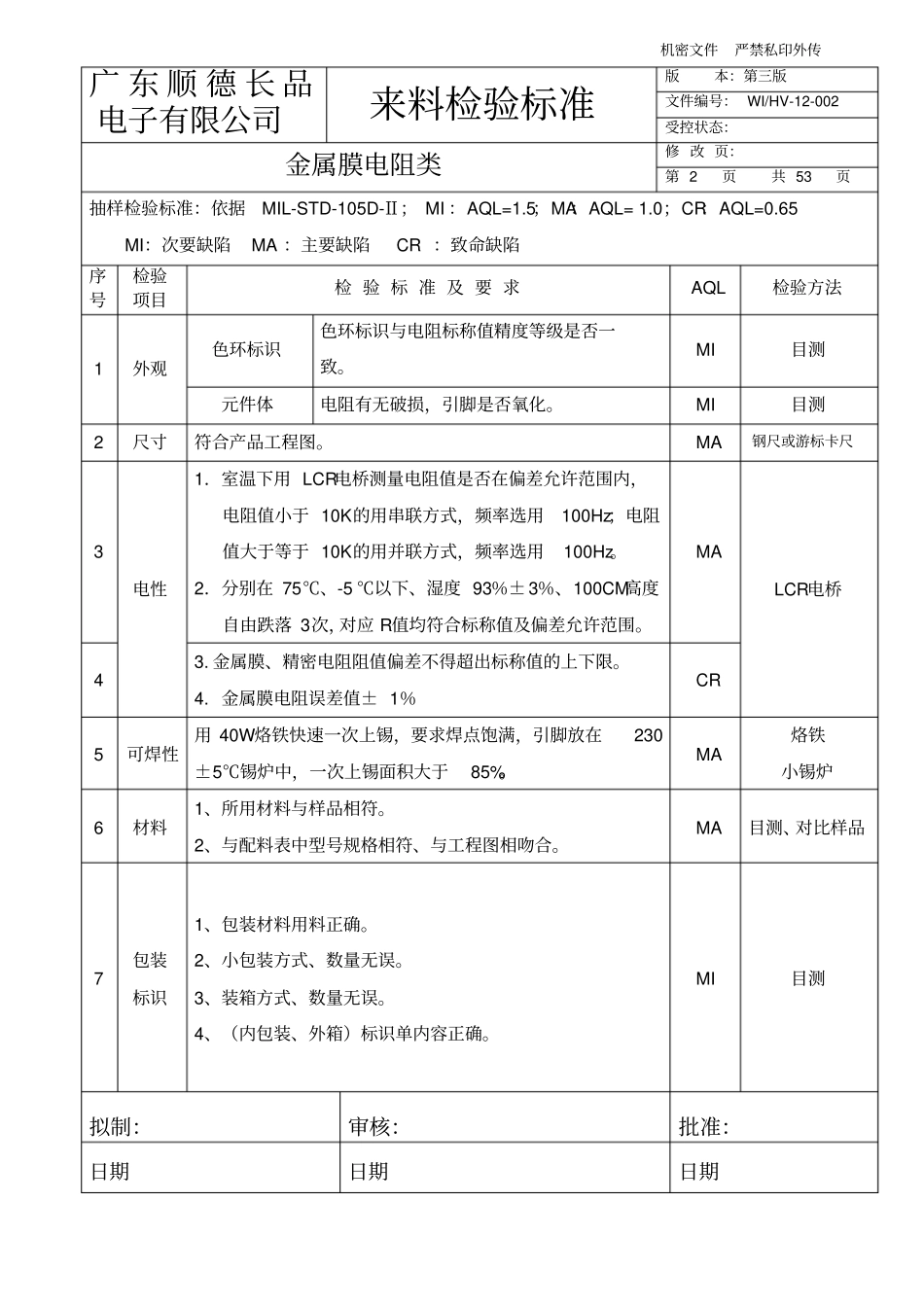

通用来料检验标准2014版4汇总_第2页
2/50

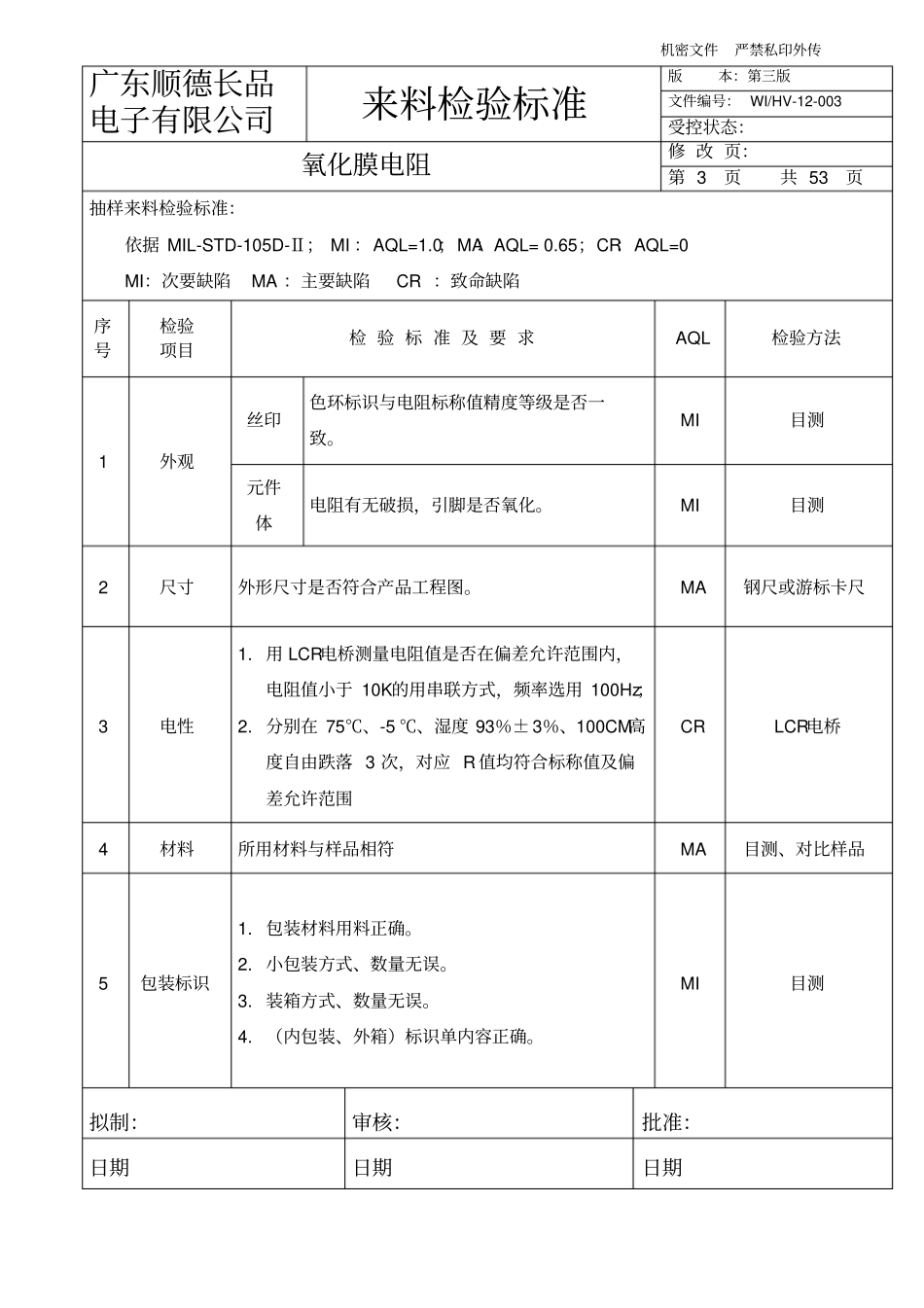

通用来料检验标准2014版4汇总_第3页
3/50
机密文件严禁私印外传广东顺德长品电子有限公司来料检验标准版本:第三版文件编号: WI/HV-12-001受控状态:碳膜电阻修 改 页:第 1 页共 53 页抽样检验标准:依据 MIL-STD-105D-Ⅱ; MI :AQL=1.5;MA:AQL= 1.0;CR:AQL=0.65 MI:次要缺陷 MA :主要缺陷 CR :致命缺陷序号检验项目检 验 标 准 及 要 求AQL 检验方法1 外观色环标识色环标识与电阻标称值精度等级是否一一致. 用毛刷沾洗板水轻擦色环,不能出现脱色现象。MI 目测元件体电阻有无破损,引脚是否氧化。MI 目测2 尺寸符合产品工程图;符合实际装配。MA 钢尺或游标卡尺3 电性1.用 LCR 电桥测量电阻值是否在偏差允许范围内, 电阻值小于 10K 的用串联方式,频率选用100Hz.电阻值大于等于 10K 的用并联方式,频率选用100Hz。2.分别在高温85℃、低温 -20 ℃、温度 93%± 3%、100CM高度自由跌落3 次,其对应R 值均符合标称值及偏差允许范围。3.碳膜电阻误差值:±5% MA LCR电桥4 可焊性用 40W烙铁快速一次上锡, 要求焊点饱满, 引脚放在 230± 5℃锡炉中一次上锡面积大于85%。表面色环颜色不发生变化。MA 烙铁小锡炉5 材料1. 所用材料与样品相符。2. 与配料表中型号规格相符、与工程图相吻合。3. 外壳用刀片刮取,壳体坚韧度需符合。MA 目测、对比样品刀片6 包装标识1、包装材料用料正确。 2 、小包装方式、数量无误。3、装箱方式、数量无误。 4 、(内包装、外箱)标识单内容正确。MA 目测拟制:审核:批准:日期日期日期机密文件严禁私印外传广 东 顺 德 长 品电子有限公司来料检验标准版本:第三版文件编号: WI/HV-12-002受控状态:金属膜电阻类修 改 页:第 2 页共 53 页抽样检验标准:依据MIL-STD-105D-Ⅱ; MI :AQL=1.5;MA:AQL= 1.0;CR:AQL=0.65 MI:次要缺陷 MA :主要缺陷 CR :致命缺陷序号检验项目检 验 标 准 及 要 求AQL 检验方法1 外观色环标识色环标识与电阻标称值精度等级是否一致。MI 目测元件体电阻有无破损,引脚是否氧化。MI 目测2 尺寸符合产品工程图。MA 钢尺或游标卡尺3 电性1.室温下用 LCR电桥测量电阻值是否在偏差允许范围内,电阻值小于 10K的用串联方式,频率选用100Hz;电阻值大于等于 10K的用并联方式,频率选用100Hz。2.分别在 75℃、-5 ℃以下、湿度 93%± 3%、100CM高度自由跌落 3次,对应 R值均符合标称值及偏差允许范围。MA LCR电...
