通风系统与通风设计方案书

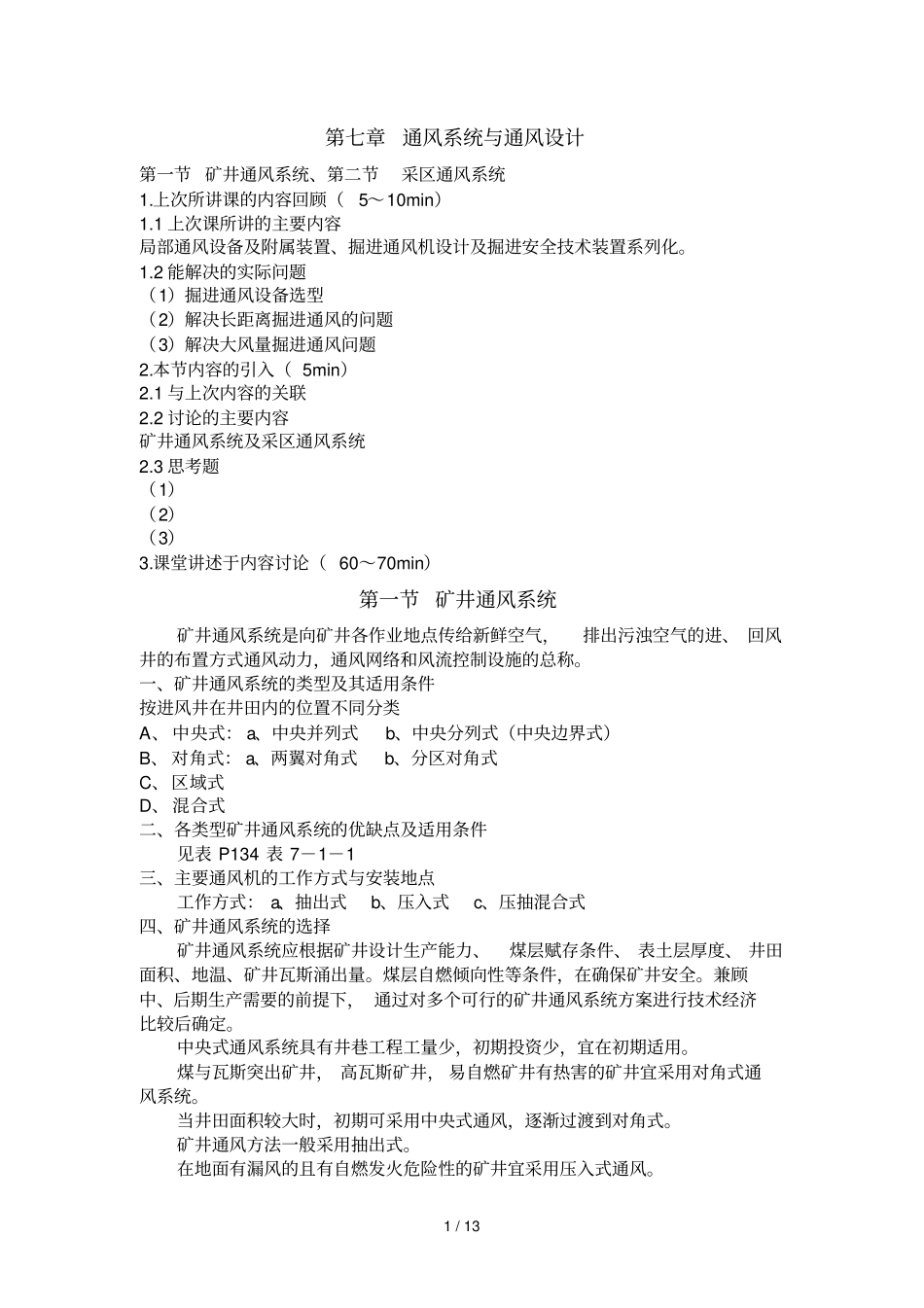

1 / 13 第七章通风系统与通风设计第一节 矿井通风系统、第二节采区通风系统1.上次所讲课的内容回顾（5～10min）1.1 上次课所讲的主要内容局部通风设备及附属装置、掘进通风机设计及掘进安全技术装置系列化。1.2 能解决的实际问题（1）掘进通风设备选型（2）解决长距离掘进通风的问题（3）解决大风量掘进通风问题2.本节内容的引入（ 5min）2.1 与上次内容的关联2.2 讨论的主要内容矿井通风系统及采区通风系统2.3 思考题（1）（2）（3）3.课堂讲述于内容讨论（ 60～70min）第一节 矿井通风系统矿井通风系统是向矿井各作业地点传给新鲜空气，排出污浊空气的进、 回风井的布置方式通风动力，通风网络和风流控制设施的总称。一、矿井通风系统的类型及其适用条件按进风井在井田内的位置不同分类A、 中央式： a、中央并列式b、中央分列式（中央边界式）B、 对角式： a、两翼对角式b、分区对角式C、区域式D、 混合式二、各类型矿井通风系统的优缺点及适用条件见表 P134 表 7－1－1 三、主要通风机的工作方式与安装地点工作方式： a、抽出式b、压入式c、压抽混合式四、矿井通风系统的选择矿井通风系统应根据矿井设计生产能力、煤层赋存条件、 表土层厚度、 井田面积、地温、矿井瓦斯涌出量。煤层自燃倾向性等条件，在确保矿井安全。兼顾中、后期生产需要的前提下， 通过对多个可行的矿井通风系统方案进行技术经济比较后确定。中央式通风系统具有井巷工程工量少，初期投资少，宜在初期适用。煤与瓦斯突出矿井， 高瓦斯矿井， 易自燃矿井有热害的矿井宜采用对角式通风系统。当井田面积较大时，初期可采用中央式通风，逐渐过渡到对角式。矿井通风方法一般采用抽出式。在地面有漏风的且有自燃发火危险性的矿井宜采用压入式通风。2 / 13 压入式与抽出式比较○1 压入时通风的矿井，主要通风机停止运转后，井下瓦斯不会大量涌出；○2 从煤壁和采空区涌出的瓦斯，与矿井通风的相对压力变化无明显的关系；○3“抽”与“压”两种通风方法在停风后的同一地点，瓦斯绝对涌出量几乎相等。第二节 采区通风系统采区通风系统是矿井通风系统的主要组成单元，是采区生产系统的重要组成部分，它包括采区进风、 回风和工作面进、 回风巷道组成的风路连接形式及采区内的风流控制设施。采区通风系统的合理与否， 影响到采区内的风量分配， 发生事故时的风流控制，生产的顺利完成，也影响到全矿的通风质量和安全状况。一、采区通风系统的基本...
