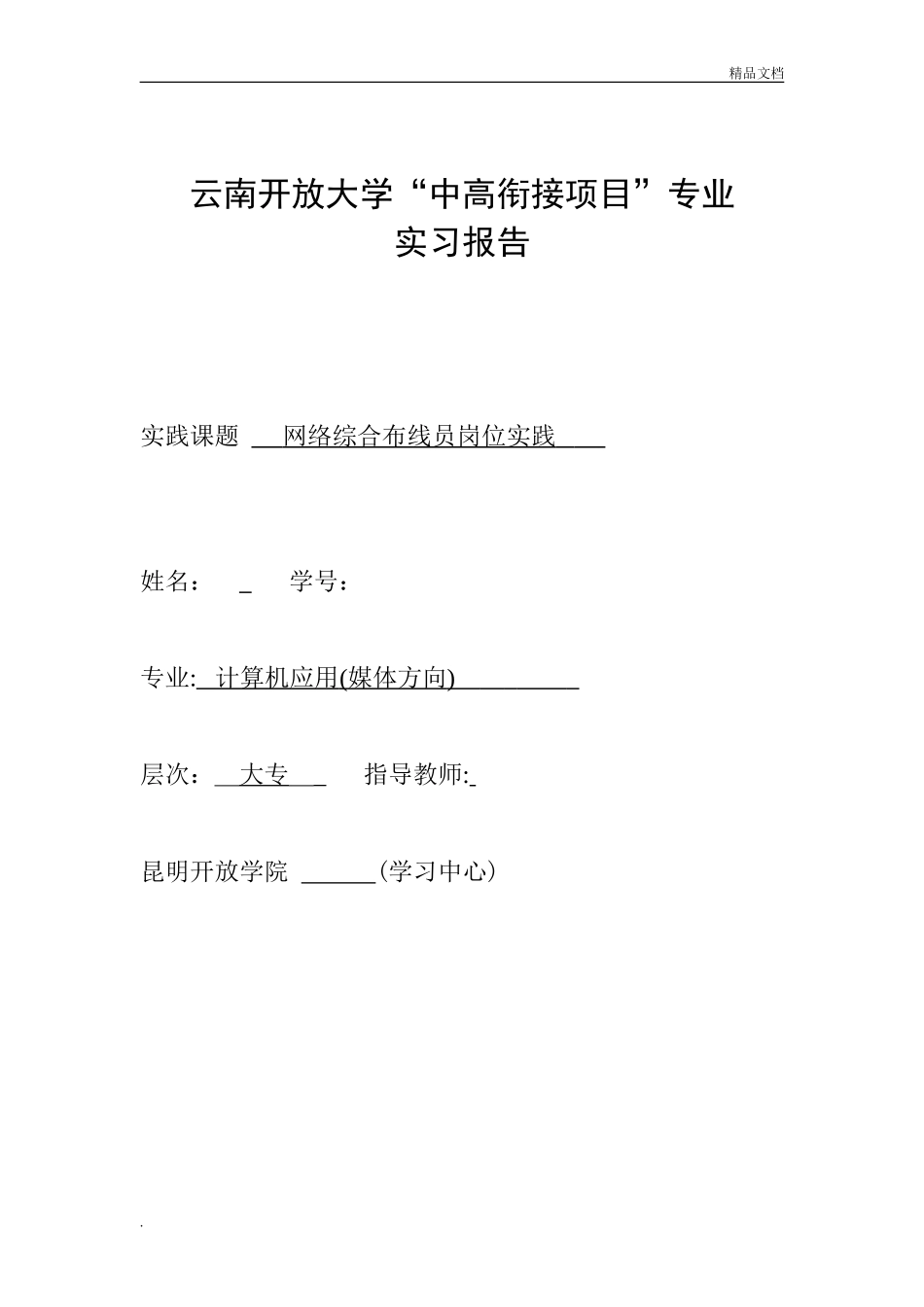

精品文档云南开放大学“中高衔接项目”专业实习报告实践课题网络综合布线员岗位实践姓名：学号：专业:计算机应用(媒体方向)层次：＿大专＿_指导教师:昆明开放学院(学习中心).精品文档云南开放大学“中高衔接项目”专业实习报告实习单位实习时间年月至年月实习目的1、学习双绞线的制作，不同双绞线的链接和作用。2、其他专业技能的学习和提升。3、实习过程中7S管理规范的实践,其他职业素养的培养提升。实习内容一、实习内容节选：双绞线制作和使用１、了解双绞线的类别；２、学习双绞线的制作标准,制作工具;3、不同双绞线的作用及联通测试。二、制作过程中７Ｓ管理规范的实践；三、较好的融入企业，学习团队精神,培养良好的职业素养，工作和学习习惯。实习报告一、实习基本情况2０15年5月到20１6年6月我和另外一名同学到安宁盛创.精品文档科技电脑公司实习。该公司位于安宁新发村,主要业务有电脑及周边数码产品销售维修、网络安防设备安装及维护、平面设计制作。服务对象主要是大学城的学生及三所大学的各个学院以及在大学城做生意的商家。我被分到了电脑维修部主要从事网络综合布线工作。主要实习经历有安宁市国家税务局后勤处电脑维修，休闲山庄监控设备安装调试。在报告中我就不再一一赘述，我就节选一部分实习内容：双绞线的制作和使用。二、实习过程在网络安防设备安装过程中,双绞线的制作非常关键，特别是快速准确的制作出各类型的双绞线，可以提高工作效率。另外,经常会有顾客到店里买成品双绞线,这时高效的制作出符合客人需要的双绞线能赢得他们更进一步的信任。接下来，我就双绞线的制作、不同双绞线的链接和作用、实习过程中7Ｓ管理规范的实践,其他网络综合布线工程等方面来阐述我本次的实习。（一)双绞线的的制作和使用1.了解双绞线的类别(1)按照内部结构分类双绞线按照内部组成分成屏蔽双绞线和非屏蔽双绞线，如图１-1所示:图１-1非屏蔽双绞线(左)和屏蔽双绞线屏蔽双绞线比非屏蔽双绞线多了一层金属屏蔽网，因此它的抗干扰能力要强一些。（2)双绞线按传输质量分为1至5类，局域网中常用为3类、4类和５类双绞线。如下：3类：指目前在ＡNＳI和EＩA/ＴIA５68标准中指定的电缆,该电缆的传输频率16MHｚ，用于语音传输及最高传输速率为1０Ｍbps的数据传输主要用于1０BASE-Ｔ。４类：该类电缆的传输频率为20MHz，用于语音传输和最高传输速率1６Mbps的数据传输主要用于基于令牌的局域网和10ＢASＥ－T/１０0ＢASE-Ｔ。.精品文档5类：该类电缆增加了绕线密度,外套一种高质量的绝缘材料,传输率为1０0MHz，用于语音传输和最高传输速率为100Mｂｐs的数据传输,主要用于１00BＡSE-Ｔ和1０BASE-T网络。这是最常用的以太网电缆。２．制作双绞线主要工具双绞线因为其质地较软,容易施工,很适合于楼宇内部的布线。制作工具简单，主要有下列两种，如图1-2所示:压线钳:主要用于施工中双绞线按所需切割分段,以及外皮的分离和水晶头的压和；测线仪:主要用于双绞线制作完成后的连通性测试,看是否符合各种连接要求。图1-2双绞线制作主要工具3.双绞线的制作标准3类或5类UTP是由８线４对呈螺旋排列、两根导线相互绞在一起,并由坚韧外皮包裹组成。其中8根导线以不同颜色区分，白橙与橙为一对，用作发送线对(ＴD＋、TD-）；白绿与绿为一对,用作接收线对(RD+、RＤ－）；白蓝与蓝为一对,白棕与棕为一对，这两对没用，作为预留对。因此国际上有两种制线标准：Ｔ5６8A和T568B。其排线顺序详见下表１-１：表1-１双绞线标准由上表可见,两者的主要区别在于:第1根线和第3根线,以及第2根线和第6根线之间位置的互换。标准中描述的序号按照水晶头中接触点的顺序表示,如图１-3所示:.精品文档图1-3水晶头中接触点排序4.直通线和交叉线的制作规范以及各自作用直通双绞线:两端都采用T568B的标准来排线;交叉双绞线：一端采用T5６８A标准，另外一端采用T568B标准来排线。详见图1-4和图1-５所示：图1-４直通双绞线图1-5交叉双绞线直通双绞线作用（不同设备间连接）：一般用于计算机和集线器（或交换机)的连接；当集线器的级联时，用于集线器的级联端口和其普通端口相连的情况；交叉双绞线作用（相同设备间连接）:一般用于...
