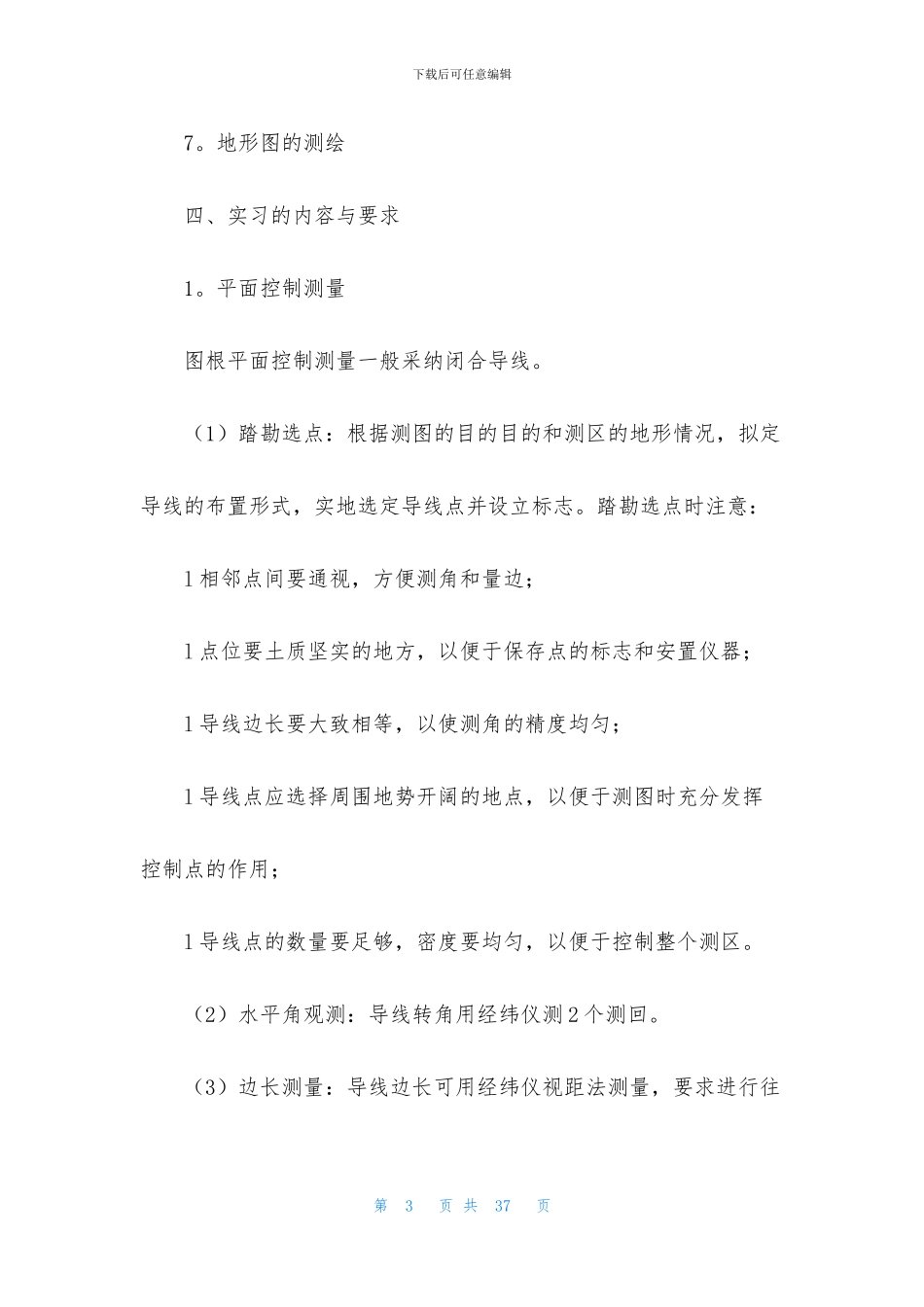

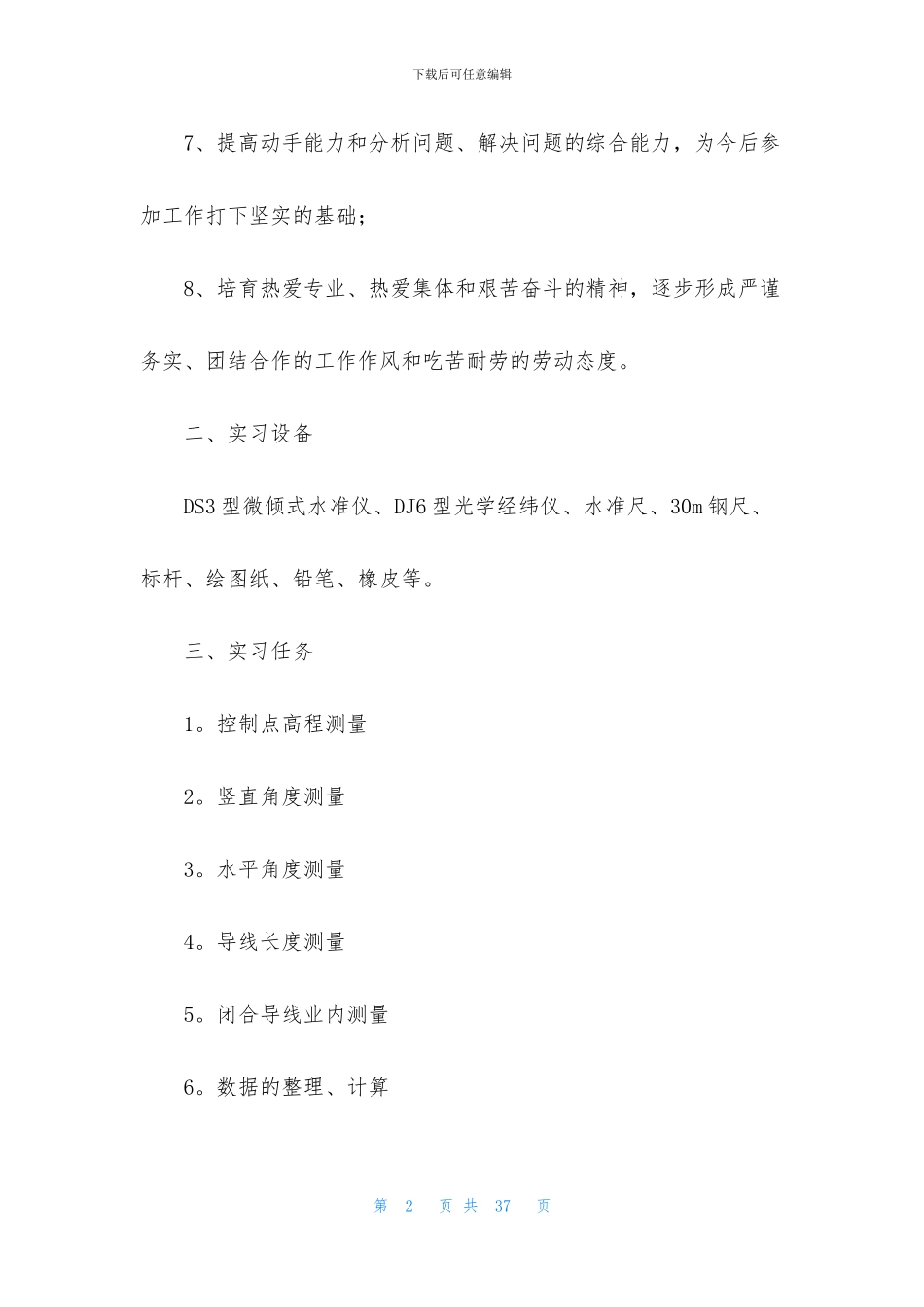

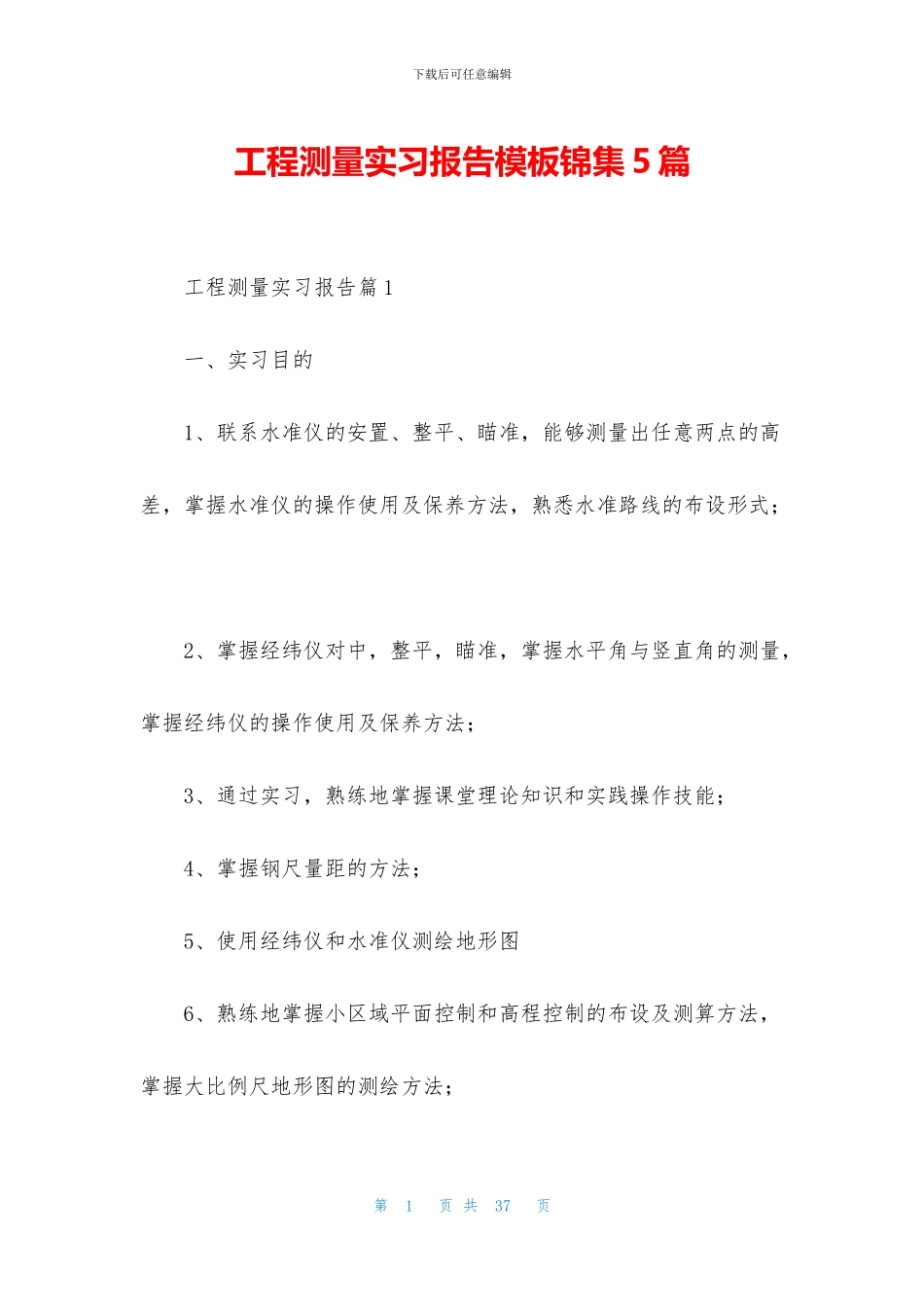

下载后可任意编辑工程测量实习报告模板锦集 5 篇 工程测量实习报告篇 1 一、实习目的 1、联系水准仪的安置、整平、瞄准，能够测量出任意两点的高差，掌握水准仪的操作使用及保养方法，熟悉水准路线的布设形式； 2、掌握经纬仪对中，整平，瞄准，掌握水平角与竖直角的测量，掌握经纬仪的操作使用及保养方法； 3、通过实习，熟练地掌握课堂理论知识和实践操作技能； 4、掌握钢尺量距的方法； 5、使用经纬仪和水准仪测绘地形图 6、熟练地掌握小区域平面控制和高程控制的布设及测算方法，掌握大比例尺地形图的测绘方法； 第 1 页 共 37 页下载后可任意编辑 7、提高动手能力和分析问题、解决问题的综合能力，为今后参加工作打下坚实的基础； 8、培育热爱专业、热爱集体和艰苦奋斗的精神，逐步形成严谨务实、团结合作的工作作风和吃苦耐劳的劳动态度。 二、实习设备 DS3 型微倾式水准仪、DJ6 型光学经纬仪、水准尺、30m 钢尺、标杆、绘图纸、铅笔、橡皮等。 三、实习任务 1。控制点高程测量 2。竖直角度测量 3。水平角度测量 4。导线长度测量 5。闭合导线业内测量 6。数据的整理、计算 第 2 页 共 37 页下载后可任意编辑 7。地形图的测绘 四、实习的内容与要求 1。平面控制测量 图根平面控制测量一般采纳闭合导线。 （1）踏勘选点：根据测图的目的目的和测区的地形情况，拟定导线的布置形式，实地选定导线点并设立标志。踏勘选点时注意： l 相邻点间要通视，方便测角和量边； l 点位要土质坚实的地方，以便于保存点的标志和安置仪器； l 导线边长要大致相等，以使测角的精度均匀； l 导线点应选择周围地势开阔的地点，以便于测图时充分发挥控制点的作用； l 导线点的数量要足够，密度要均匀，以便于控制整个测区。 （2）水平角观测：导线转角用经纬仪测 2 个测回。 （3）边长测量：导线边长可用经纬仪视距法测量，要求进行往第 3 页 共 37 页下载后可任意编辑返测量。 （4）导线成果计算：首先件检核外业测量数据，在观测成果合格的情况下，进行闭合差调整，然后由起算数据推算个控制点的坐标。 （5）注意事项：照准目标要消除视差，观测水平角用纵丝照准目标，观测竖直角用横丝照准目标。 读取竖盘读数时，竖盘指标水准管气泡必须居中。 2、高程控制测量 （1）外业测量 外业测量用 DS3 级水准仪按四等水准测量的要求进行。 （2）内业计算 在外业观测成果检核符合要求后，根据一...
