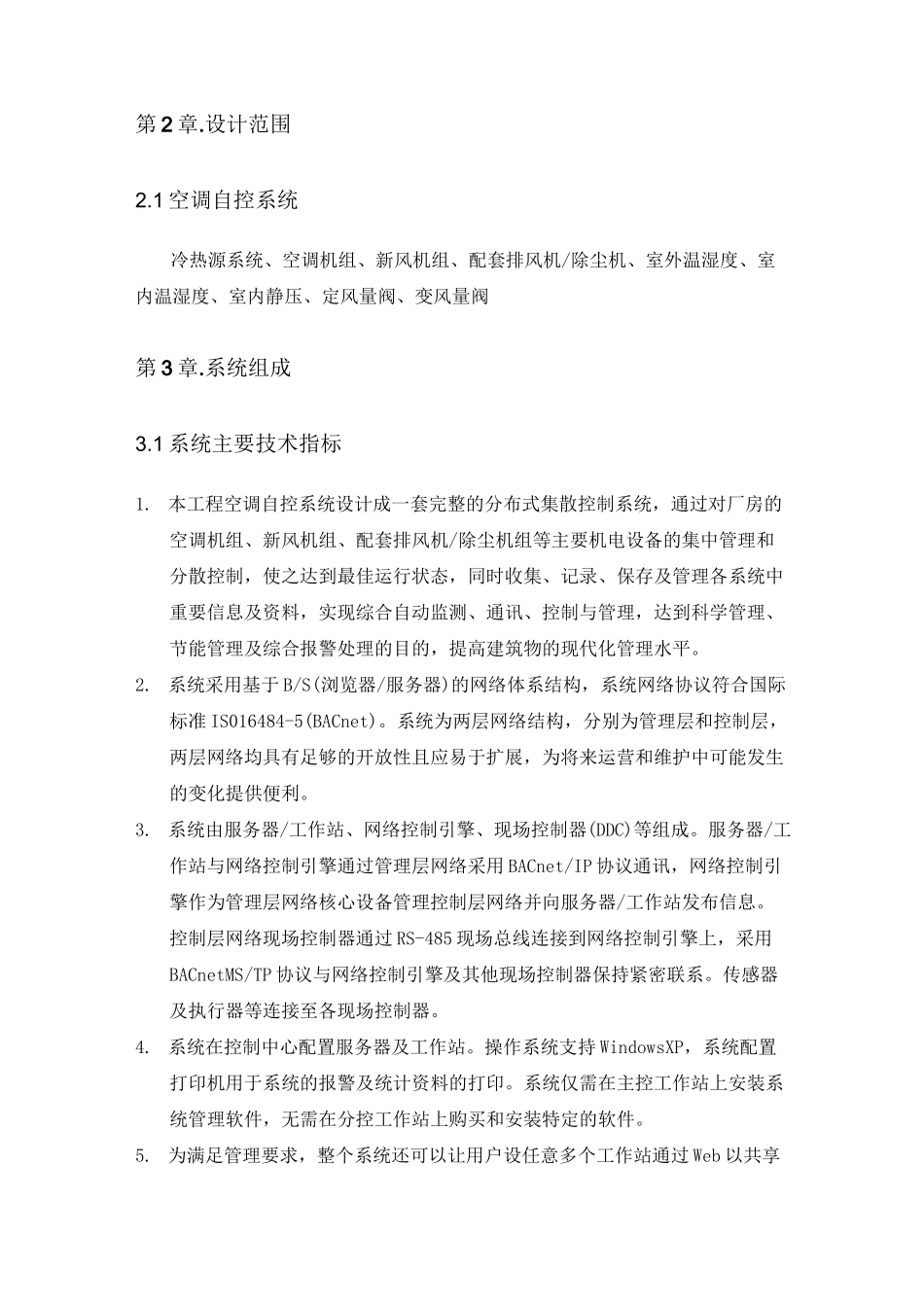

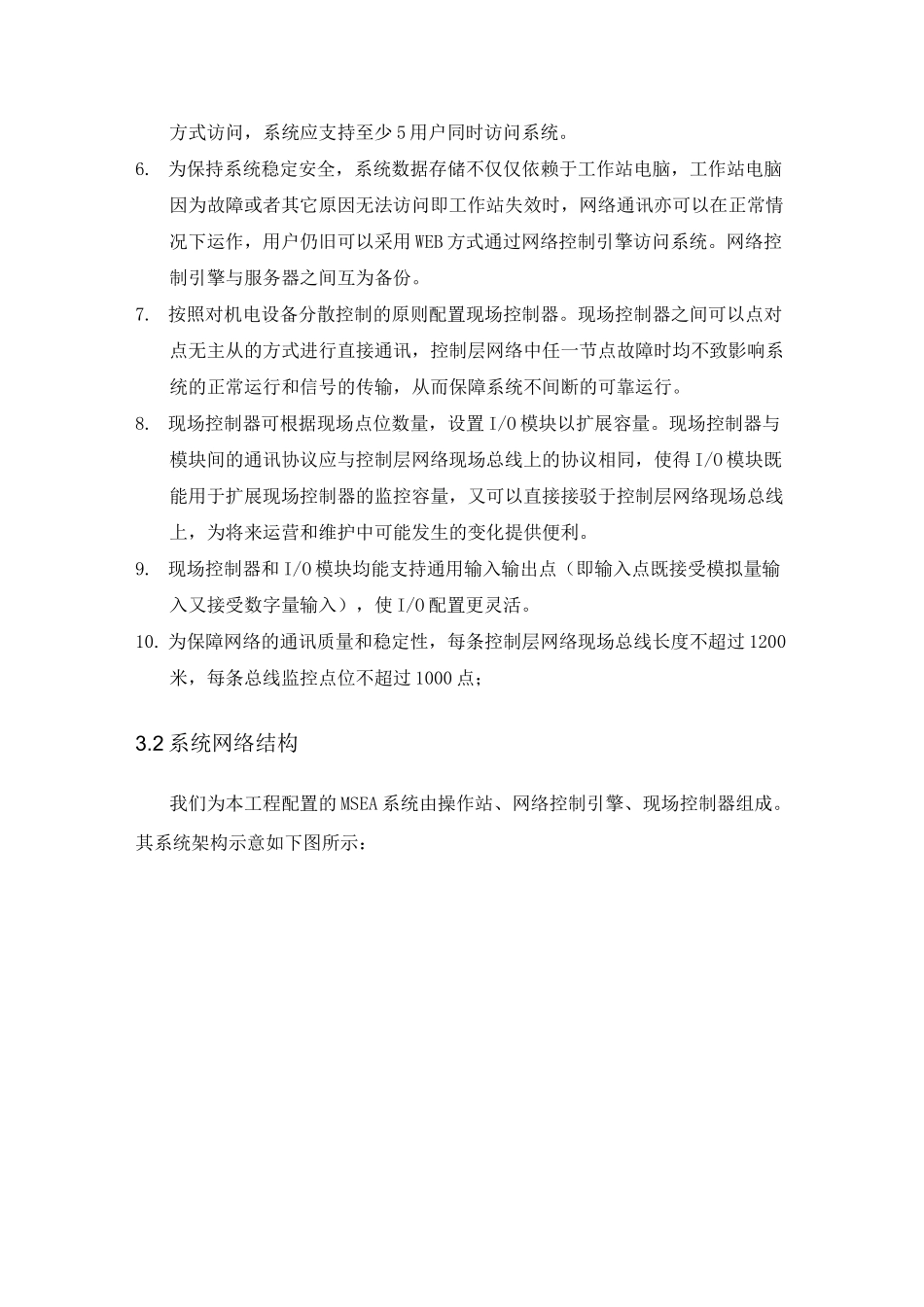

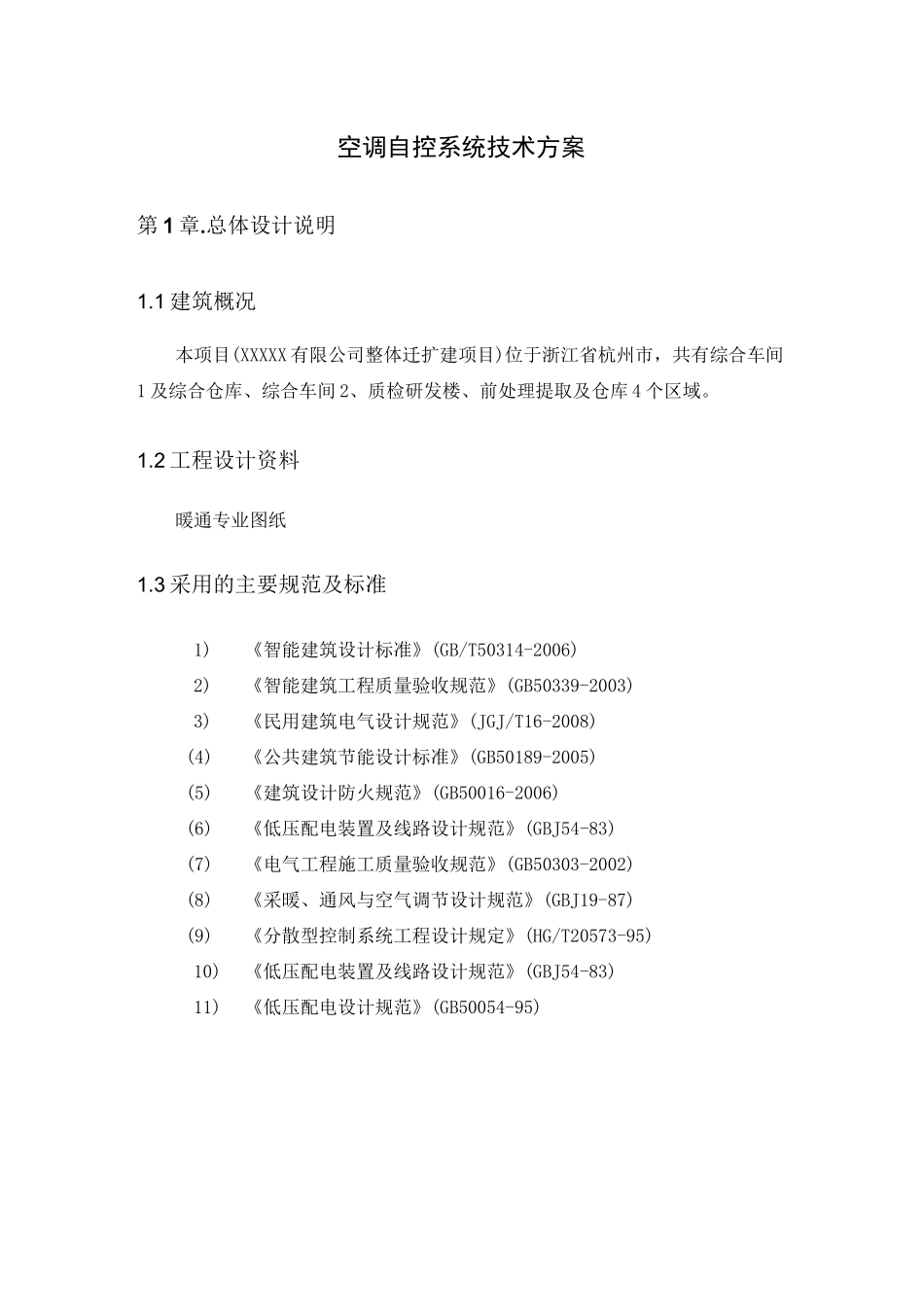

空调自控系统技术方案第 1 章.总体设计说明1.1 建筑概况本项目(XXXXX 有限公司整体迁扩建项目)位于浙江省杭州市，共有综合车间1 及综合仓库、综合车间 2、质检研发楼、前处理提取及仓库 4 个区域。1.2 工程设计资料暖通专业图纸1.3 采用的主要规范及标准1)《智能建筑设计标准》(GB/T50314-2006)2)《智能建筑工程质量验收规范》(GB50339-2003)3)《民用建筑电气设计规范》(JGJ/T16-2008)(4)《公共建筑节能设计标准》(GB50189-2005)(5)《建筑设计防火规范》(GB50016-2006)(6)《低压配电装置及线路设计规范》(GBJ54-83)(7)《电气工程施工质量验收规范》(GB50303-2002)(8)《采暖、通风与空气调节设计规范》(GBJ19-87)(9)《分散型控制系统工程设计规定》(HG/T20573-95)10)《低压配电装置及线路设计规范》(GBJ54-83)11)《低压配电设计规范》(GB50054-95)第 2 章.设计范围2.1 空调自控系统冷热源系统、空调机组、新风机组、配套排风机/除尘机、室外温湿度、室内温湿度、室内静压、定风量阀、变风量阀第 3 章.系统组成3.1 系统主要技术指标1. 本工程空调自控系统设计成一套完整的分布式集散控制系统，通过对厂房的空调机组、新风机组、配套排风机/除尘机组等主要机电设备的集中管理和分散控制，使之达到最佳运行状态，同时收集、记录、保存及管理各系统中重要信息及资料，实现综合自动监测、通讯、控制与管理，达到科学管理、节能管理及综合报警处理的目的，提高建筑物的现代化管理水平。2. 系统采用基于 B/S(浏览器/服务器)的网络体系结构，系统网络协议符合国际标准 IS016484-5(BACnet)。系统为两层网络结构，分别为管理层和控制层，两层网络均具有足够的开放性且应易于扩展，为将来运营和维护中可能发生的变化提供便利。3. 系统由服务器/工作站、网络控制引擎、现场控制器(DDC)等组成。服务器/工作站与网络控制引擎通过管理层网络采用 BACnet/IP 协议通讯，网络控制引擎作为管理层网络核心设备管理控制层网络并向服务器/工作站发布信息。控制层网络现场控制器通过 RS-485 现场总线连接到网络控制引擎上，采用BACnetMS/TP 协议与网络控制引擎及其他现场控制器保持紧密联系。传感器及执行器等连接至各现场控制器。4. 系统在控制中心配置服务器及工作站。操作系统支持 WindowsXP，系统配置打印机用于系统的报警及统计资料的打印。系统仅需在主控工作站上安装系统管理软件，无需在分控工作站上购买和安装特定的软件。5. 为满足...
