隧道钢管桩加固作业指导书

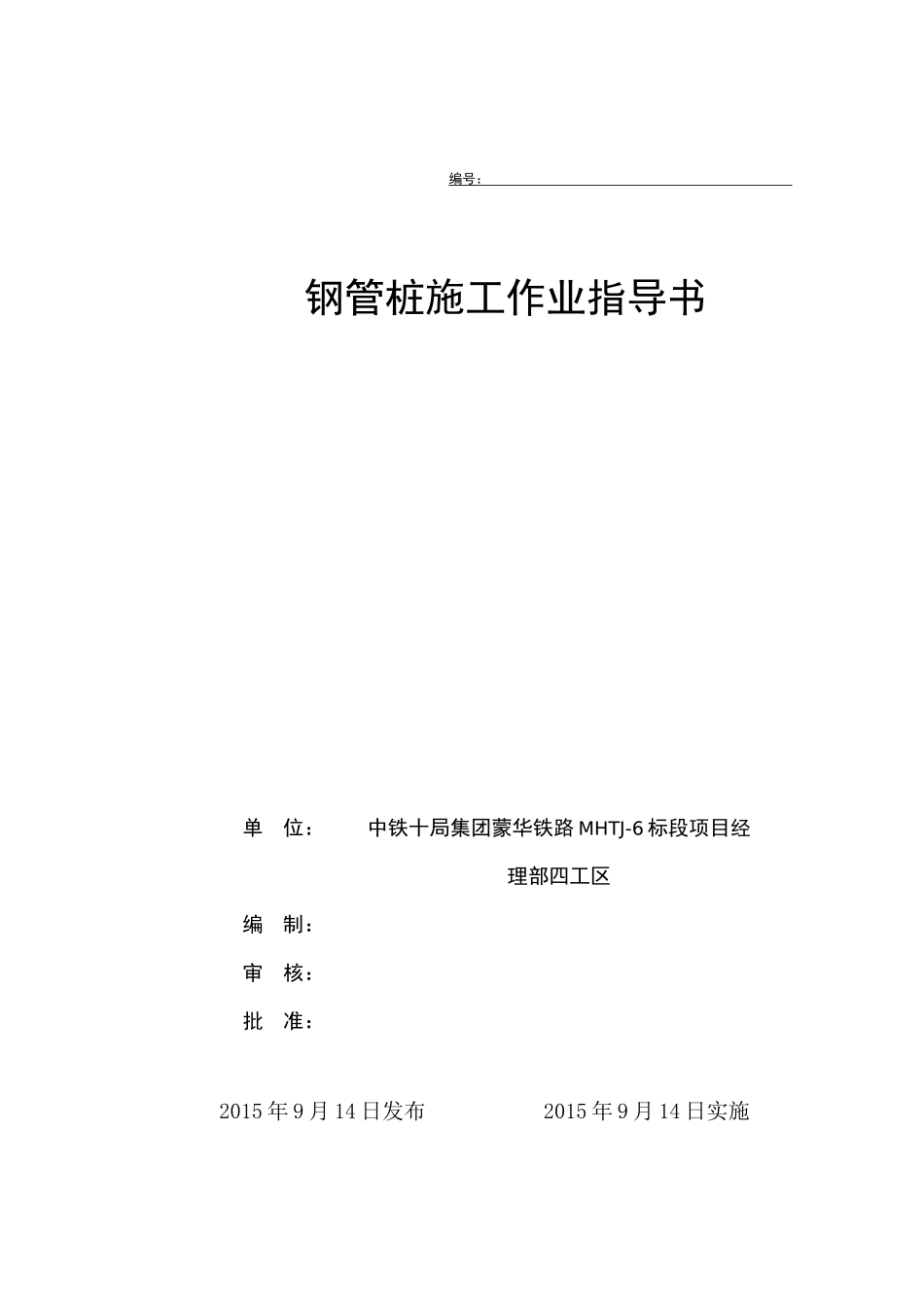

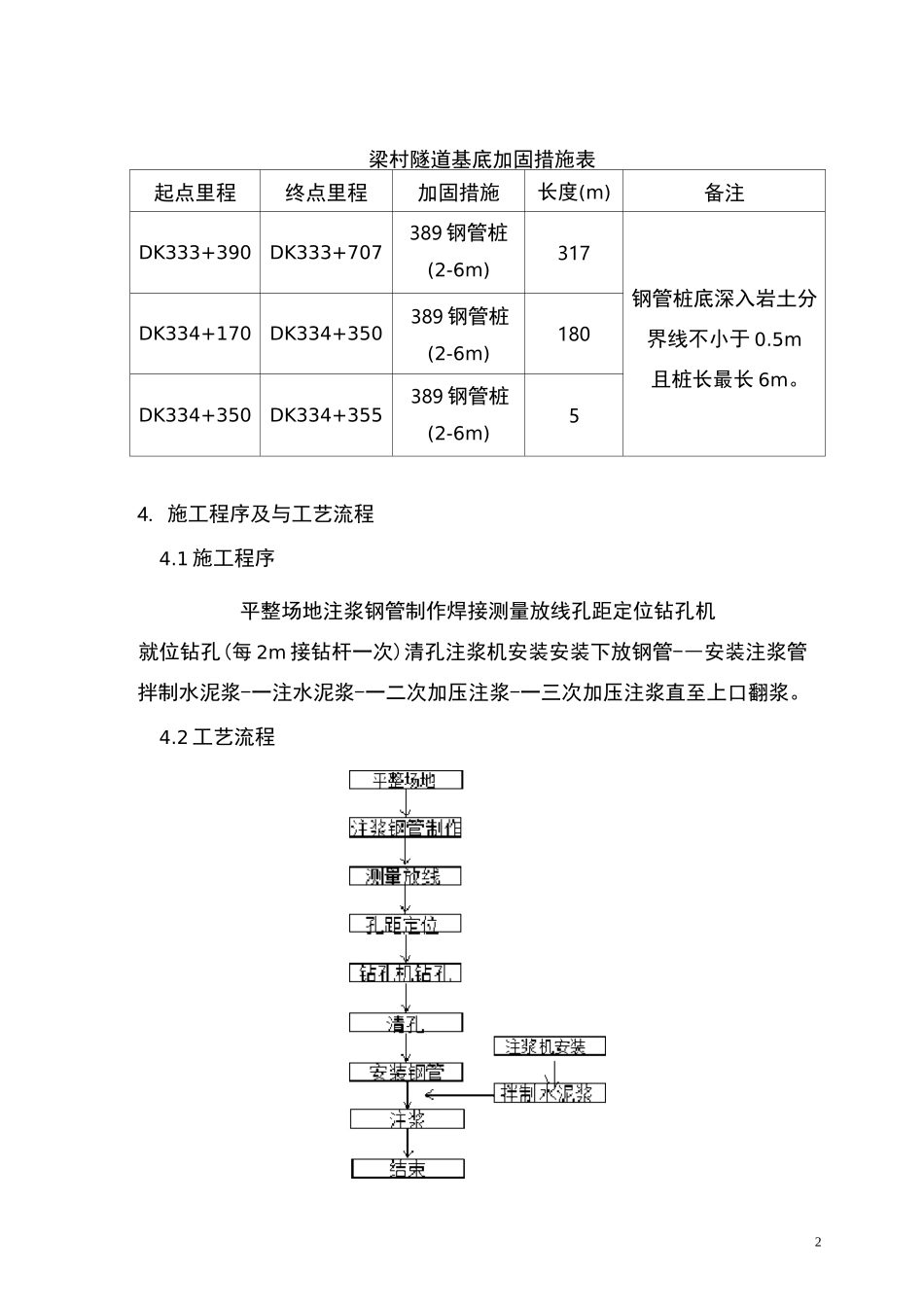

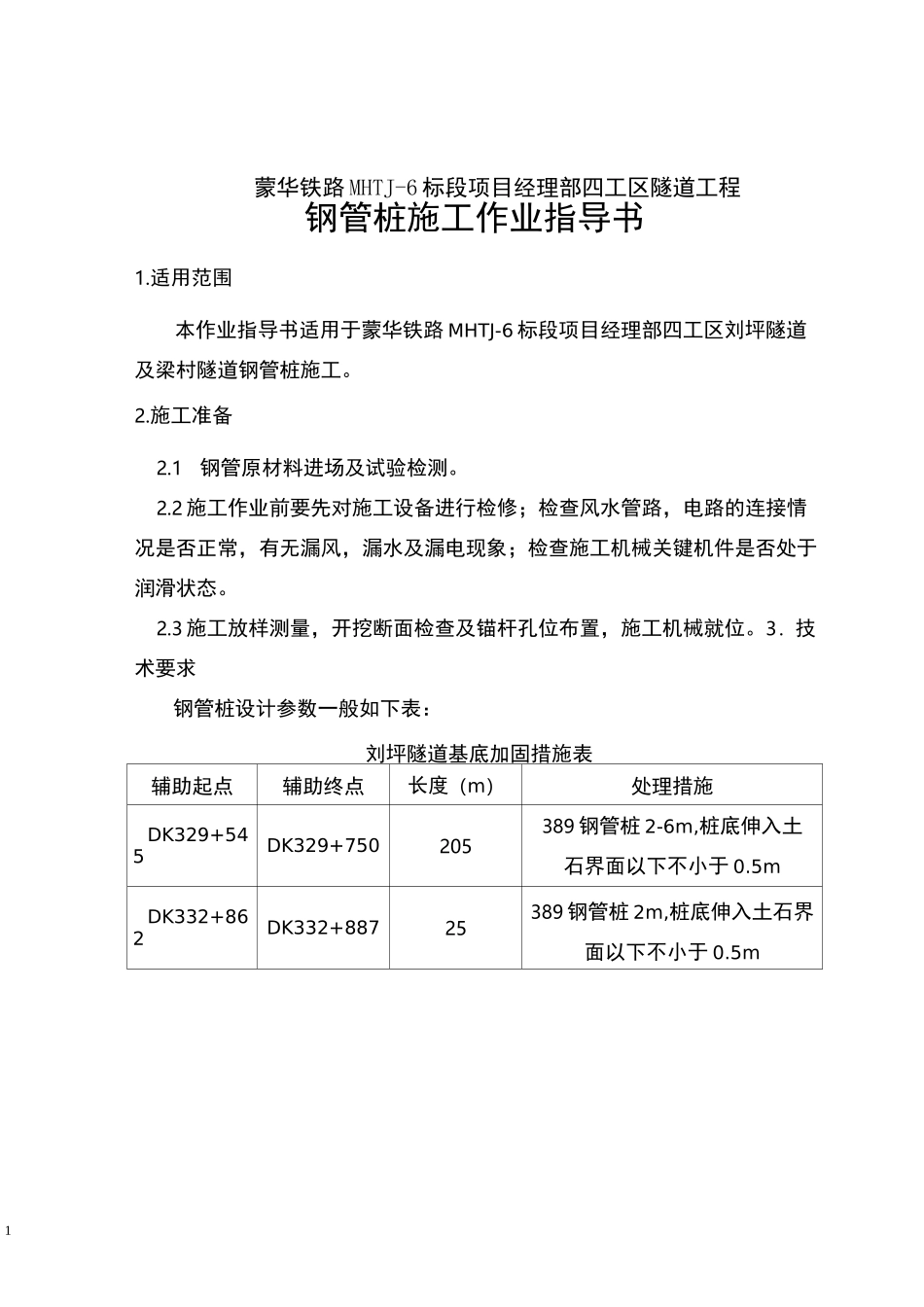

编号：钢管桩施工作业指导书单位：中铁十局集团蒙华铁路 MHTJ-6 标段项目经理部四工区编制：审核：批准：2015 年 9 月 14 日发布2015 年 9 月 14 日实施蒙华铁路 MHTJ-6 标段项目经理部四工区隧道工程1钢管桩施工作业指导书1.适用范围本作业指导书适用于蒙华铁路 MHTJ-6 标段项目经理部四工区刘坪隧道及梁村隧道钢管桩施工。2.施工准备2.1钢管原材料进场及试验检测。2.2 施工作业前要先对施工设备进行检修；检查风水管路，电路的连接情况是否正常，有无漏风，漏水及漏电现象；检查施工机械关键机件是否处于润滑状态。2.3 施工放样测量，开挖断面检查及锚杆孔位布置，施工机械就位。3．技术要求钢管桩设计参数一般如下表：刘坪隧道基底加固措施表辅助起点辅助终点长度（m）处理措施DK329+545DK329+750205389 钢管桩 2-6m,桩底伸入土石界面以下不小于 0.5mDK332+862DK332+88725389 钢管桩 2m,桩底伸入土石界面以下不小于 0.5m2梁村隧道基底加固措施表起点里程终点里程加固措施长度(m)备注DK333+390DK333+707389 钢管桩(2-6m)317钢管桩底深入岩土分界线不小于 0.5m且桩长最长 6m。DK334+170DK334+350389 钢管桩(2-6m)180DK334+350DK334+355389 钢管桩(2-6m)54. 施工程序及与工艺流程4.1 施工程序平整场地注浆钢管制作焊接测量放线孔距定位钻孔机就位钻孔(每 2m 接钻杆一次)清孔注浆机安装安装下放钢管-―安装注浆管拌制水泥浆-一注水泥浆-一二次加压注浆-一三次加压注浆直至上口翻浆。4.2 工艺流程35.施工要求（1）施工准备工作。（2）平整场地；根据设计要求放出钢管桩加工边线及定出桩位，安装钻机进行成孔作业；待施工完毕后泥浆外运至施工区域外，检查并保护成桩。（3）注浆钢管制作焊接：根据设计图纸要求的深度进行下料，钢管连接处进行加强焊接。（4）测量放线：根据设计要求的间距、排距及设计提供的标高进行测量放线。（5）孔距定位：根据设计的孔洞直径、间距、排距使用筷子打入地下进行定位；（6）桩孔定位：本工艺采用干成孔方式钻孔，根据桩孔定位，在成孔位置上进行钻机准确定位，钻机腿下进行夯实后垫方木，确保其稳定。（7）就位钻孔：将钻机安放在指定位置，安放水平，防止倾斜；将钻杆抬至钻机旁，启动钻机，慢慢钻进；每进深 2m,需要接一次钻杆，直至得到设计有效深度。（8）钻孔：钻孔前按设计方案要求将钢管接长，搭接部位要用 312 钢筋加固帮接接焊，帮接长度不小于钢管直径的两倍，焊缝...
