3、弧形梁工法

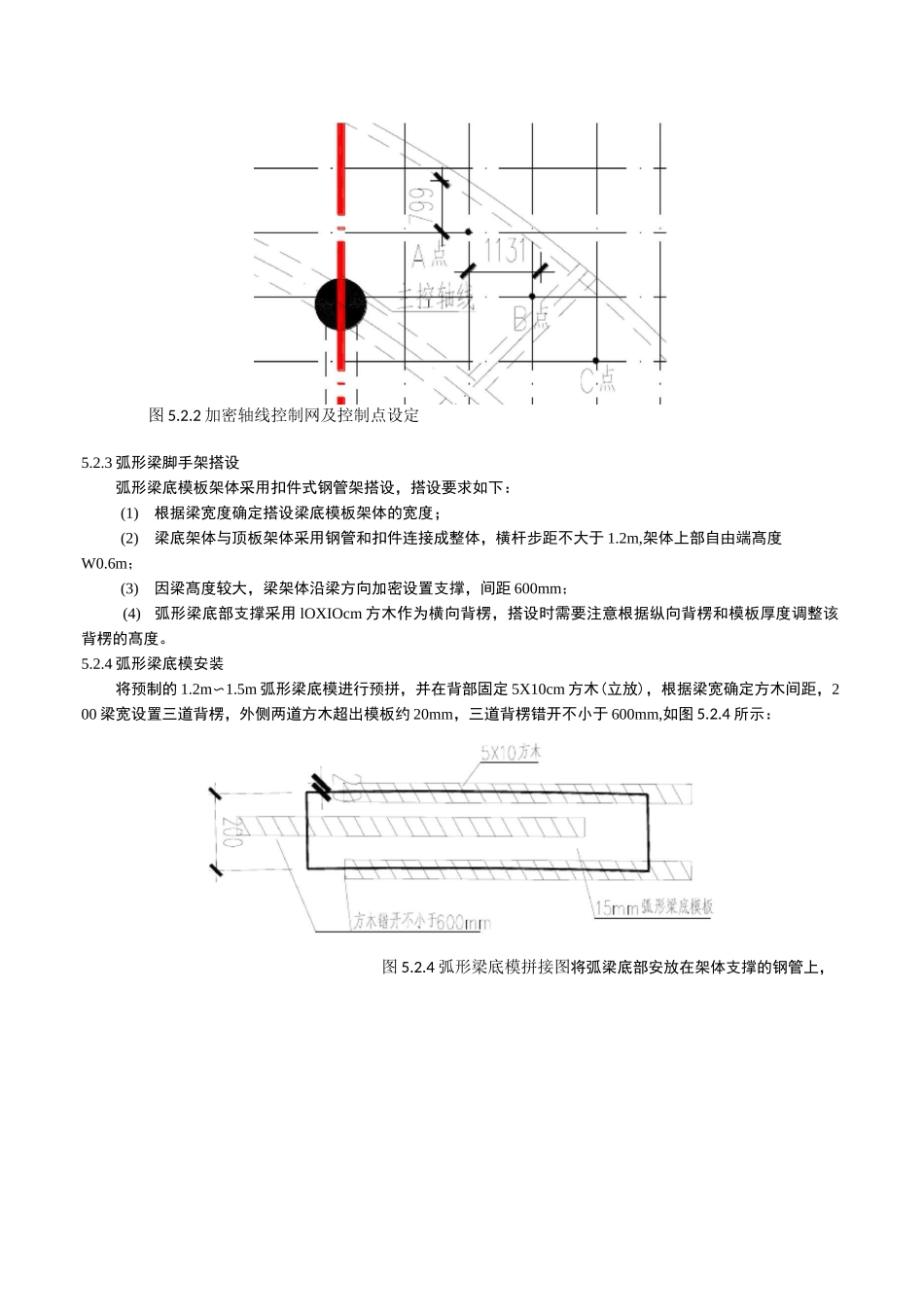

弧形外边混凝土梁施工工法完成单位名称：中铁建设集团有限公司主要完成人：李胜兵田硕云贺晨龙1 前言随着社会经济的高速发展，为满足人们对于个性与美感的追求，近些年来在建筑设计中，越来越频繁的出现弧形梁构件。弧形梁在给建筑带来个性与美感的同时，却给建筑施工带来了更多的挑战：弧形梁在模板加工、安装，支撑体系搭设，钢筋加工、安装中相较直线、折线梁难度均较大。百度科技园（一期）工程地上结构建筑平面设计呈英文字母“C”字型，地上七层。结构宽度 30.6m,“C"型结构外边缘弧半径 R=17.5m、16.1m,梁截面 200X1100mmo在百度科技园（一期）工程中，项目部采用扣件式钢管脚手架搭设弧形梁支撑体系；弧形梁通过采用模板预加工和网格定点测量放线控制偏差，形成了现浇弧形外边混凝土梁施工工法，顺利完成了现浇弧形梁施工任务，取得了良好的社会效益。2.工法特点2.1 采用扣件式钢管脚手架作为弧形梁模板支撑体系，同时将模板支撑架与周围结构支撑架体相连，使架体连为整体，满足模板支撑体系稳定性要求。2.2 采用弧形模板加工、安装技术，达到了弧形梁曲线成型效果。2.3 采用网格定点放线技术，保证弧形梁成型曲线满足设计要求。3.适用范围弧半径较大、弧长较长情况下的现浇混凝土弧形梁施工。4.工艺原理弧形梁模板安装过程中，利用 CAD 绘图软件布设网格测量控制网，将控制网投射在结构上后形成控制点，利用控制点来测量、定位弧形梁模板的安装精度。采用预制弧形梁底模板的方法，利用网格控制点在安装过程中的实时调整弧形梁底模板的位置、两侧模板的垂直度，使模板安装的质量满足结构外观质量的要求。5.施工工艺流程及操作要点5.1 施工工艺流程弧形梁周边顶弧形梁内侧模板安施工准备>VJ广、测量放线VV梁底模板制作弧形梁脚手架搭设>弧形梁底模安装、弧形梁周边顶板模板安装弧形梁钢筋绑扎5.2 操作要点 5.2.1 施工准备针对外边弧形梁施工操作面较小、梁宽度较小的特点，弧形梁底模板和与之相连的顶板模板，采用在地面上按 1：1 比例进行放样、裁割，并进行编号，模板采用 15mm 木胶板。为保证梁底方木安装方便，弧形梁模板弧长控制在 1.2m〜1.5m 左右为宜。5.2.2 测量放线准备工作：利用 CAD 制图软件，选定纵、横向轴线各一条，将纵横向轴网加密为 1mX1m 方格网，并测量出梁外边与方格网最近焦点的距离，逐一标识后将该点作为测量控制点和后期校正控制点，如图 5.2.2 所示。现场放线：在顶板混凝土浇筑完毕后...
