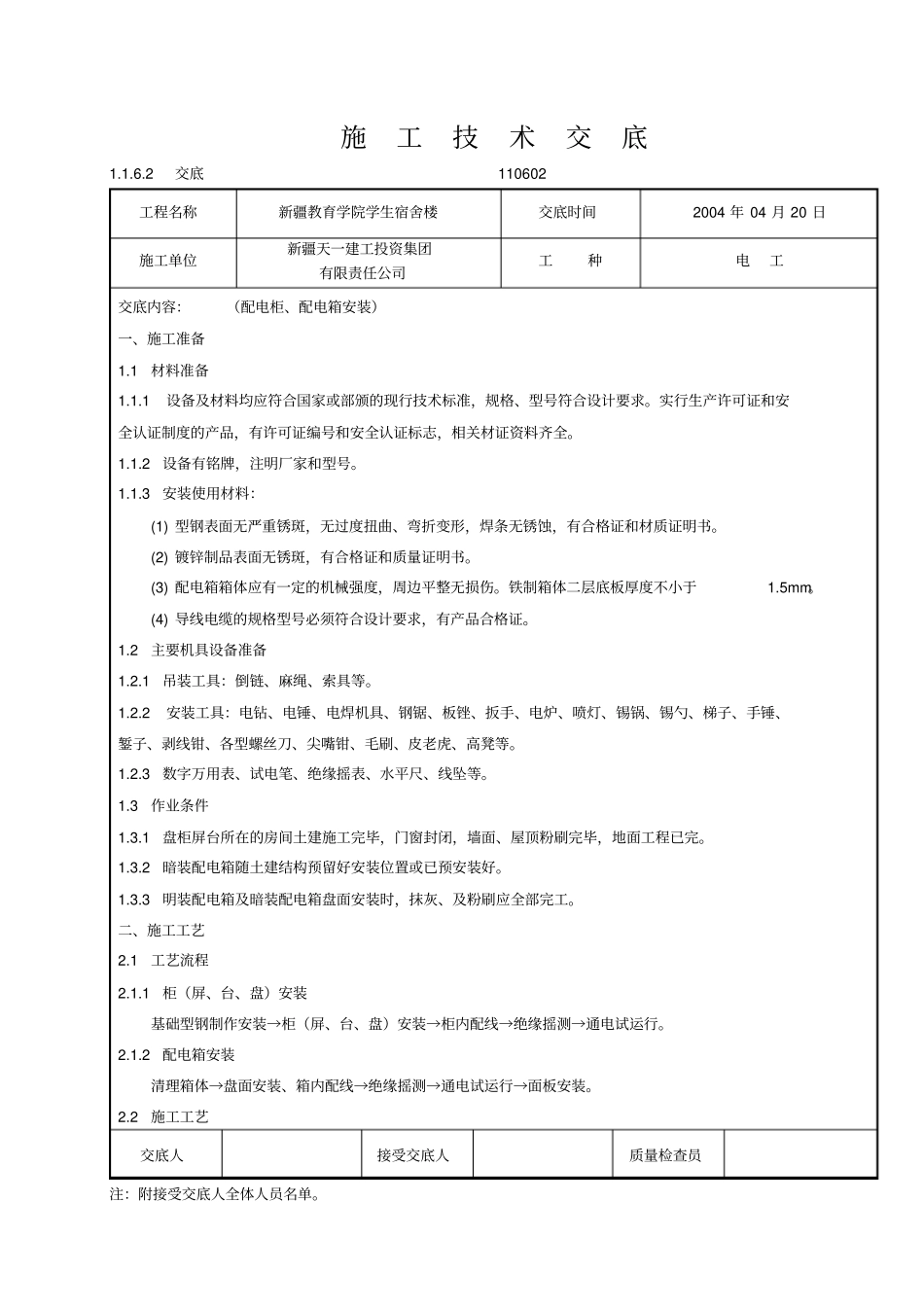

配电柜、配电箱资料_第1页
1/11

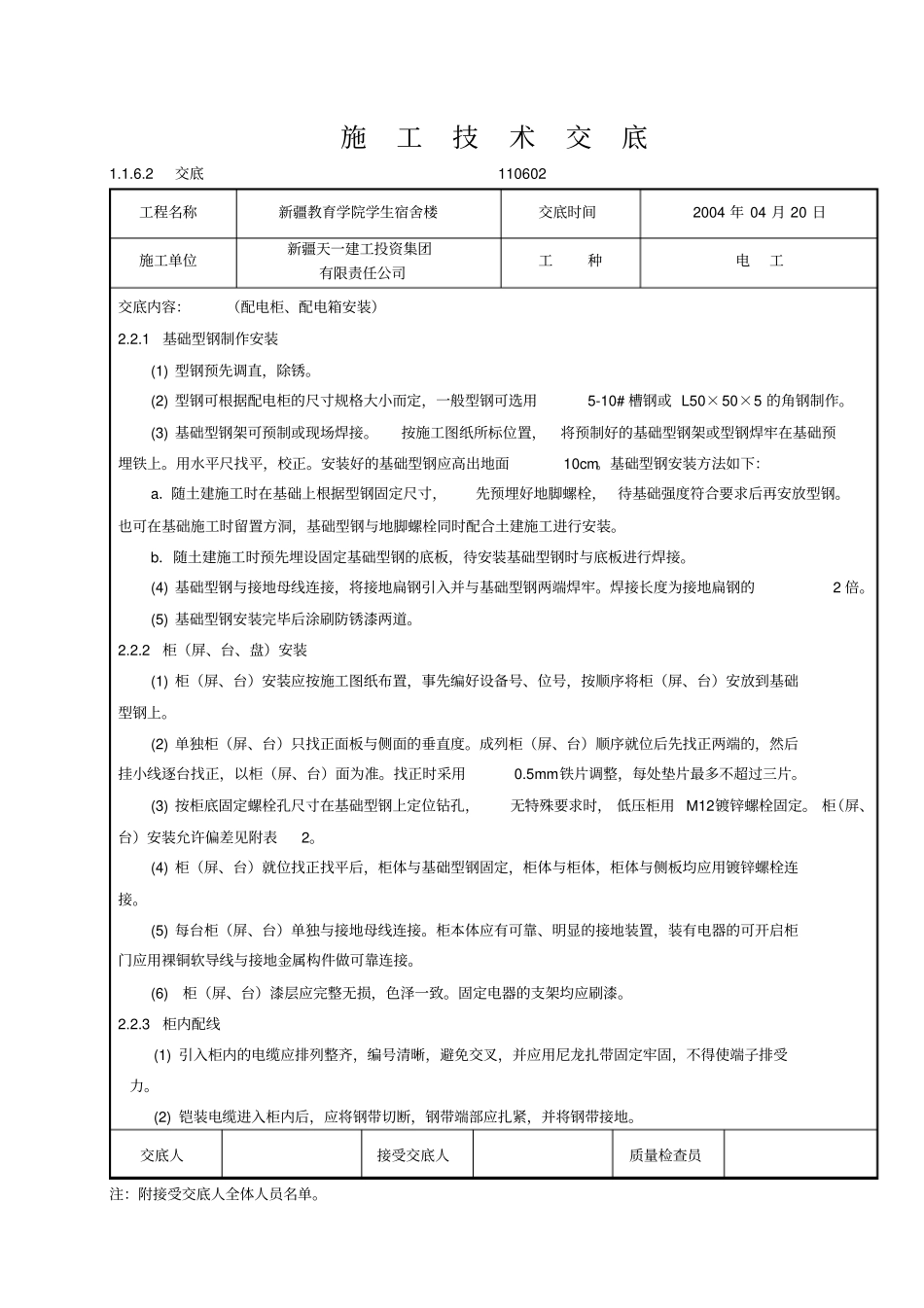

配电柜、配电箱资料_第2页
2/11
配电柜、配电箱资料_第3页
3/11
施工技术交底1.1.6.2 交底 110602 工程名称新疆教育学院学生宿舍楼交底时间2004 年 04 月 20 日施工单位新疆天一建工投资集团有限责任公司工种电工交底内容:(配电柜、配电箱安装)一、施工准备1.1 材料准备1.1.1设备及材料均应符合国家或部颁的现行技术标准,规格、型号符合设计要求。实行生产许可证和安全认证制度的产品,有许可证编号和安全认证标志,相关材证资料齐全。1.1.2设备有铭牌,注明厂家和型号。1.1.3安装使用材料:(1) 型钢表面无严重锈斑,无过度扭曲、弯折变形,焊条无锈蚀,有合格证和材质证明书。(2) 镀锌制品表面无锈斑,有合格证和质量证明书。(3) 配电箱箱体应有一定的机械强度,周边平整无损伤。铁制箱体二层底板厚度不小于1.5mm。(4) 导线电缆的规格型号必须符合设计要求,有产品合格证。1.2 主要机具设备准备1.2.1吊装工具:倒链、麻绳、索具等。1.2.2安装工具:电钻、电锤、电焊机具、钢锯、板锉、扳手、电炉、喷灯、锡锅、锡勺、梯子、手锤、錾子、剥线钳、各型螺丝刀、尖嘴钳、毛刷、皮老虎、高凳等。1.2.3数字万用表、试电笔、绝缘摇表、水平尺、线坠等。1.3 作业条件1.3.1盘柜屏台所在的房间土建施工完毕,门窗封闭,墙面、屋顶粉刷完毕,地面工程已完。1.3.2暗装配电箱随土建结构预留好安装位置或已预安装好。1.3.3明装配电箱及暗装配电箱盘面安装时,抹灰、及粉刷应全部完工。二、施工工艺2.1 工艺流程2.1.1柜(屏、台、盘)安装基础型钢制作安装→柜(屏、台、盘)安装→柜内配线→绝缘摇测→通电试运行。2.1.2配电箱安装清理箱体→盘面安装、箱内配线→绝缘摇测→通电试运行→面板安装。2.2 施工工艺交底人接受交底人质量检查员注:附接受交底人全体人员名单。施工技术交底1.1.6.2 交底 110602 工程名称新疆教育学院学生宿舍楼交底时间2004 年 04 月 20 日施工单位新疆天一建工投资集团有限责任公司工种电工交底内容:(配电柜、配电箱安装)2.2.1基础型钢制作安装(1) 型钢预先调直,除锈。(2) 型钢可根据配电柜的尺寸规格大小而定,一般型钢可选用5-10# 槽钢或 L50×50×5 的角钢制作。(3) 基础型钢架可预制或现场焊接。按施工图纸所标位置,将预制好的基础型钢架或型钢焊牢在基础预埋铁上。用水平尺找平,校正。安装好的基础型钢应高出地面10cm。基础型钢安装方法如下:a.随土建施工时在基础上根据型钢固定尺寸,先预埋好地脚螺栓, 待基础强度符合要求后再安放型钢。也可在...
