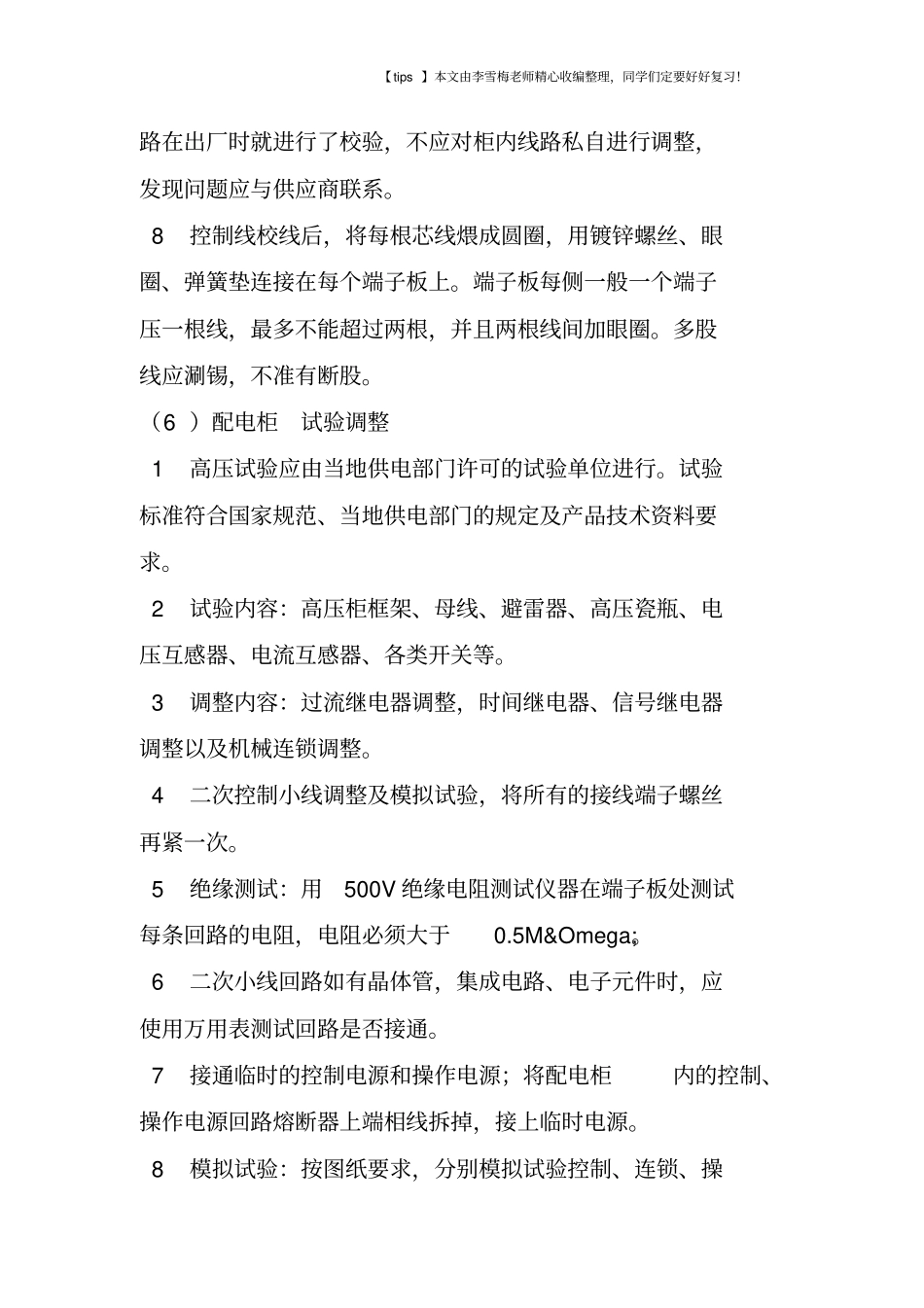

【 tips 】本文由李雪梅老师精心收编整理,同学们定要好好复习!配电柜几个重要安装要点解释高低压电气设备,配电柜几个重要安装要点。(1 )设备要求配电柜本体外观检查应无损伤及变形,油漆完整无损。配电柜内部检查:电器装置及元件、绝缘瓷件齐全,无损伤、裂纹等缺陷。安装前应核对配电柜编号是否与安装位置相符,按设计图纸检查其箱号、箱内回路号。箱门接地应采用软铜编织线,专用接线端子。箱内接线应整齐,满足设计要求及验收规范(GB50303-2002 的规定。(2) 作业条件配电柜安装场所土建应具备内粉刷完成、门窗已装好的基本条件。 预埋管道及预埋件均应清理好;场地具备运输条件,保持道路平整畅通。(3 )配电柜定位:根据设计要求现场确定配电柜位置以及现场实际设备安装情况,按照箱的外形尺寸进行弹线定位。(4 )基础型钢安装 1 按图纸要求预制加工基础型钢架,并做好防腐处理,按施工图纸所标位置,将预制好的基础型钢架放在预留铁件上,找平、找正后将基础型钢架、预埋铁件、垫片用电焊焊牢。最终基础型钢顶部宜高出抹平地面10mm。 2 基础型钢接地:基础型钢安装完毕后,应将接地线与基【 tips 】本文由李雪梅老师精心收编整理,同学们定要好好复习!础型钢的两端焊牢,焊接面为扁钢宽度的二倍,然后与柜接地排可靠连接。并做好防腐处理。(5 )配电配电柜安装 1 配电柜安装:应按施工图的布置,将配电柜按照顺序逐一就位在基础型钢上。单独配电柜进行柜面和侧面的垂直度的调整可用加垫铁的方法解决,但不可超过三片,并焊接牢固。成列配电柜各台就位后,应对柜的水平度及盘面偏差进行调整,应调整到符合施工规范的规定。 2 挂墙式的配电柜可采用膨胀螺栓固定在墙上,但空心砖或砌块墙上要预埋燕尾螺栓或采用对拉螺栓进行固定。 3 安装配电柜应预埋套箱,安装后面板应与墙面平。 4 配电柜调整结束后,应用螺栓将柜体与基础型钢进行紧固。 5 配电柜接地:每台配电柜单独与基础型钢连接,可采用铜线将柜内PE排与接地螺栓可靠联结,并必须加弹簧垫圈进行防松处理。每扇柜门应分别用铜编织线与PE排可靠联结。 6 配电柜顶与母线进行连接,注意应采用母线配套扳手按照要求进行紧固,接触面应涂中性凡士林。柜间母排连接时应注意母排是否距离其他器件或壳体太近,并注意相位正确。 7 控制回路检查:应检查线路是否因运输等因素而松脱,并逐一进行紧固,电器元件是否损坏。原则上配电柜控制线【 tips 】...
