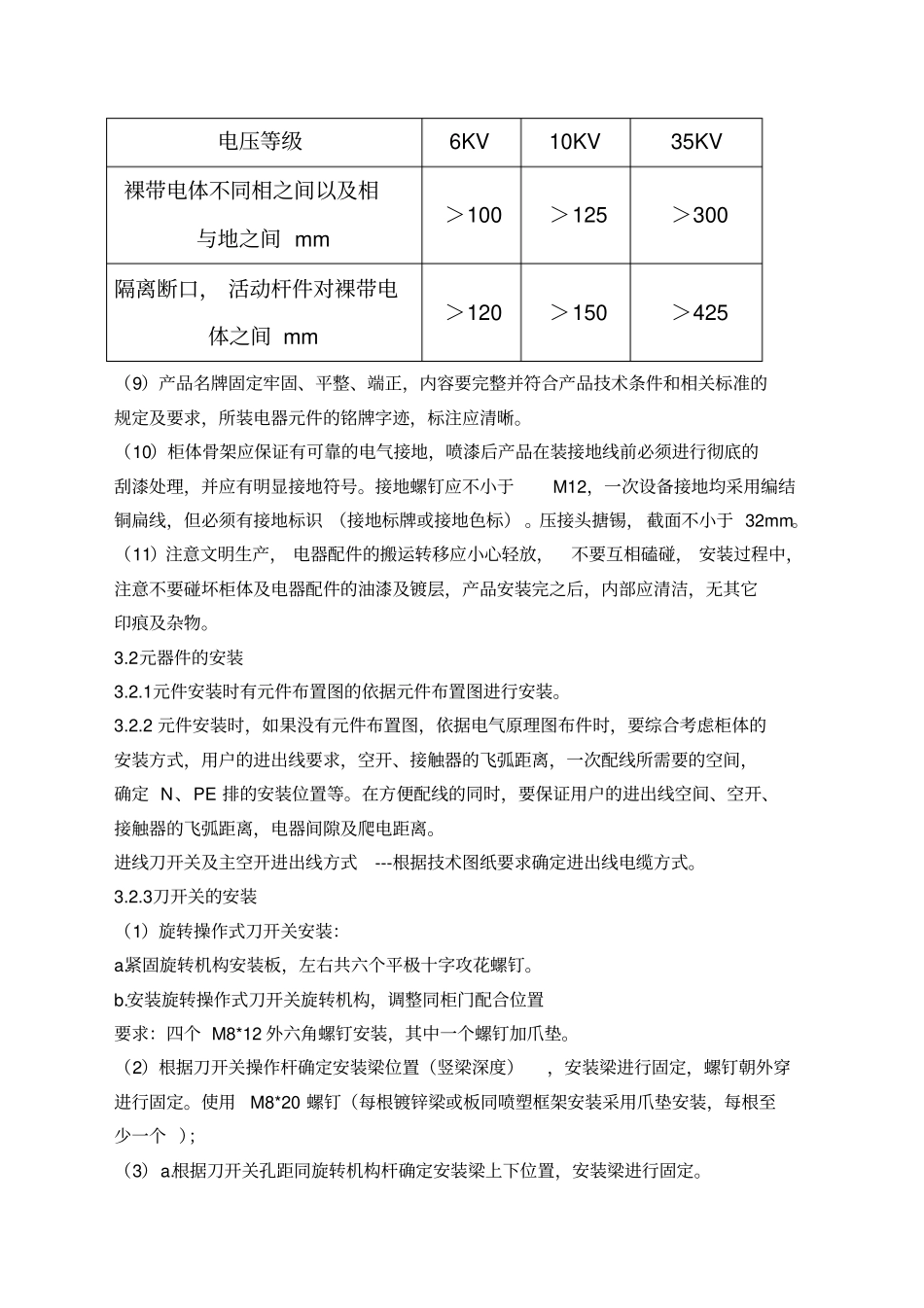

配电柜生产工艺标准一、目的通过装配操作人员的精心装配，以保证提供合格、优质的成套开关设备。二、适用范围成套开关设备的母线制作与装配，二次线配线及零部件的装配。三、安装要求及元器件安装3.1安装要求（1）安装的零部件（元器件、柜架、紧固件、标准件等）必须是经检验后的合格品。（2）认真看清规范表及图纸，填写装配卡。（3）保证装配的正确、统一、完整性。a) 核对配套的元件的额定电压、额定电流、接通和分断能力参数是否符合技术规范表的要求。b) 所配电器元件均应有合格证，强制认证的产品应有认证标志。c) 每一用户， 同型号同规格的元器件应采用同一生产厂生产的同一安装尺寸的产品。d) 电器元件的合格证，使用说明书、附件、备件等在开箱验收后应有专人妥善保管。（4）柜体结构在成套装配的部分，应符合要求，如铰链和门的开启应转动灵活，开启角度不得小于90° ，在开闭过程中不应损坏喷涂层。门的缝隙应调整一致，低压开关柜同一缝隙均匀差＜ 1mm，平行缝隙均匀关＜ 2mm，高压开关柜平行缝隙均匀差＜3mm，门锁上后手柄前后推拉其移动量低压开关柜不超过2mm，高压开关柜不超过3mm，还应有相应的防护要求，附录（1），低压抽屉柜中同型号、同规格的抽出单元（可移开部件）调装配好以后必须具互换功能。（5）所装元器件应整齐美观、 不歪斜，应按照制造厂的说明书 （使用条件、 电器间隙、飞弧距离等）要求进行安装。附录（ 1）符合防护等级含义IPOX 无防护IP1X 防止直径≥ 50mm 固体异物进入直径 50mm 球形物体试具不得完全进入壳内IP2X 防止直径≥ 12.5mm 固体异物进入直径 12.5mm物体试具不得完全进入壳内IP3X 防止直径≥ 2.5mm 固体异物进入直径 2.5mm物体试具完全不得进入壳内IP4X 防止直径≥ 1.0mm 固体异物进入直径 1.0mm物体试具完全不得进入壳内IP5X 防尘防止部分尘埃进入IP6X 尘密无灰尘进入（6）柜内用以固定电器元件及连接导线的紧固件应紧固，螺钉应拧紧无打滑及损坏镀层等现象，并应有防松措施，螺钉拧紧后，螺钉端部露出2— 5 扣螺距，元器件上不接线的螺钉也应拧紧。同一元件使用的紧固件应是同一标准号、同一种工艺处理后的标准件。（7）低压配电装置的电气间隙和爬电距离产品名称电气间隙 mm 漏电距离 mm 低压配电柜电容柜动力箱12 20 照明箱10 15 低压抽屉柜辅助回路10 12 主回路＞20 ＞20 （8）高压成套装置电压等级6KV 10KV 35KV 裸带电体不同相之间以及相...
