配电自动化远动终端FTU开关量采样通道及软件设计

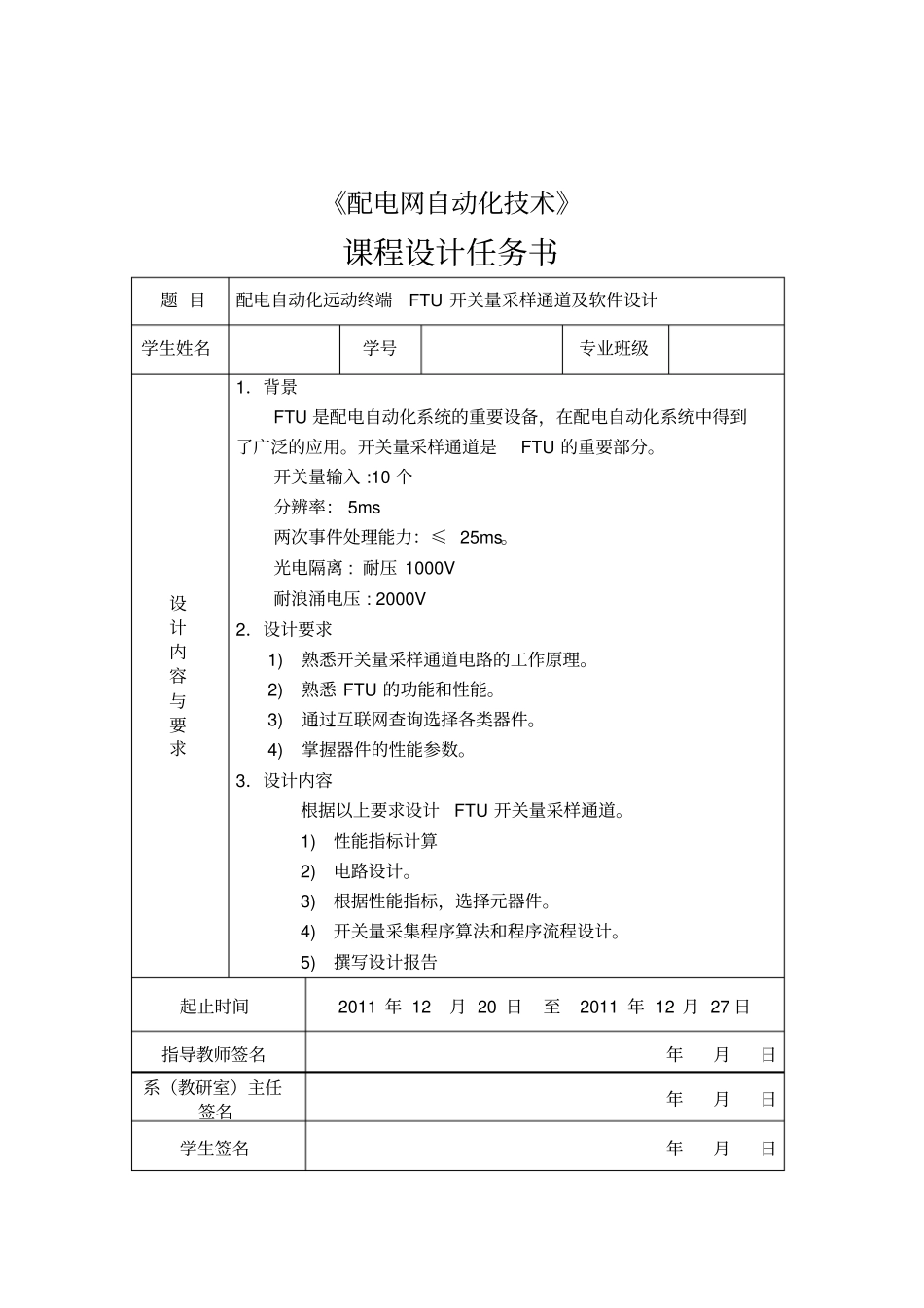

《配电网自动化技术》课程设计任务书题 目配电自动化远动终端FTU 开关量采样通道及软件设计学生姓名学号专业班级设计内容与要求1．背景FTU 是配电自动化系统的重要设备，在配电自动化系统中得到了广泛的应用。开关量采样通道是FTU 的重要部分。开关量输入 :10 个分辨率： 5ms 两次事件处理能力：≤ 25ms。光电隔离 : 耐压 1000V 耐浪涌电压 : 2000V 2．设计要求1)熟悉开关量采样通道电路的工作原理。2)熟悉 FTU 的功能和性能。3)通过互联网查询选择各类器件。4)掌握器件的性能参数。3．设计内容根据以上要求设计FTU 开关量采样通道。1)性能指标计算2)电路设计。3)根据性能指标，选择元器件。4)开关量采集程序算法和程序流程设计。5)撰写设计报告起止时间2011 年 12 月 20 日至2011 年 12 月 27 日指导教师签名年月日系（教研室）主任签名年月日学生签名年月日目录一、设计由来 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1 1.1 现场设备概念⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1 1.2配电网馈线远方终端单元FTU 简介⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 2 1.3开关量内容⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3 二、设计原理 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 4 2.1 电路原理设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4 2.2 各环节电路⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5 三、详细设计 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 7 3.1设计要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 7 3.2 性能指标计算及元器件的选择⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7 3.3开关量的采集程序算法及程序流程设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯15 四、设计总结 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯17 五、附录：参考文献 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 18 一、设计由来电力系统由发电系统，输电系统，配电系统构成。它是由大量的发电机、变压器、电力线路和负荷等设备有机的构成，旨在生产、传输、分配、消费电能的各种电气设备按照一定方式连接的整体。配电系统和输电系统， 实际上是按其实现的功能来划分。通常按输电系统的降压变电站中主变中压侧来划分，高压侧断路器及其连接的系统为输电系统，另一侧为配电系统。配电系统(distribution system)：是电力系统中从输电系统的...
