酸洗废气净化系统设计任务书资料

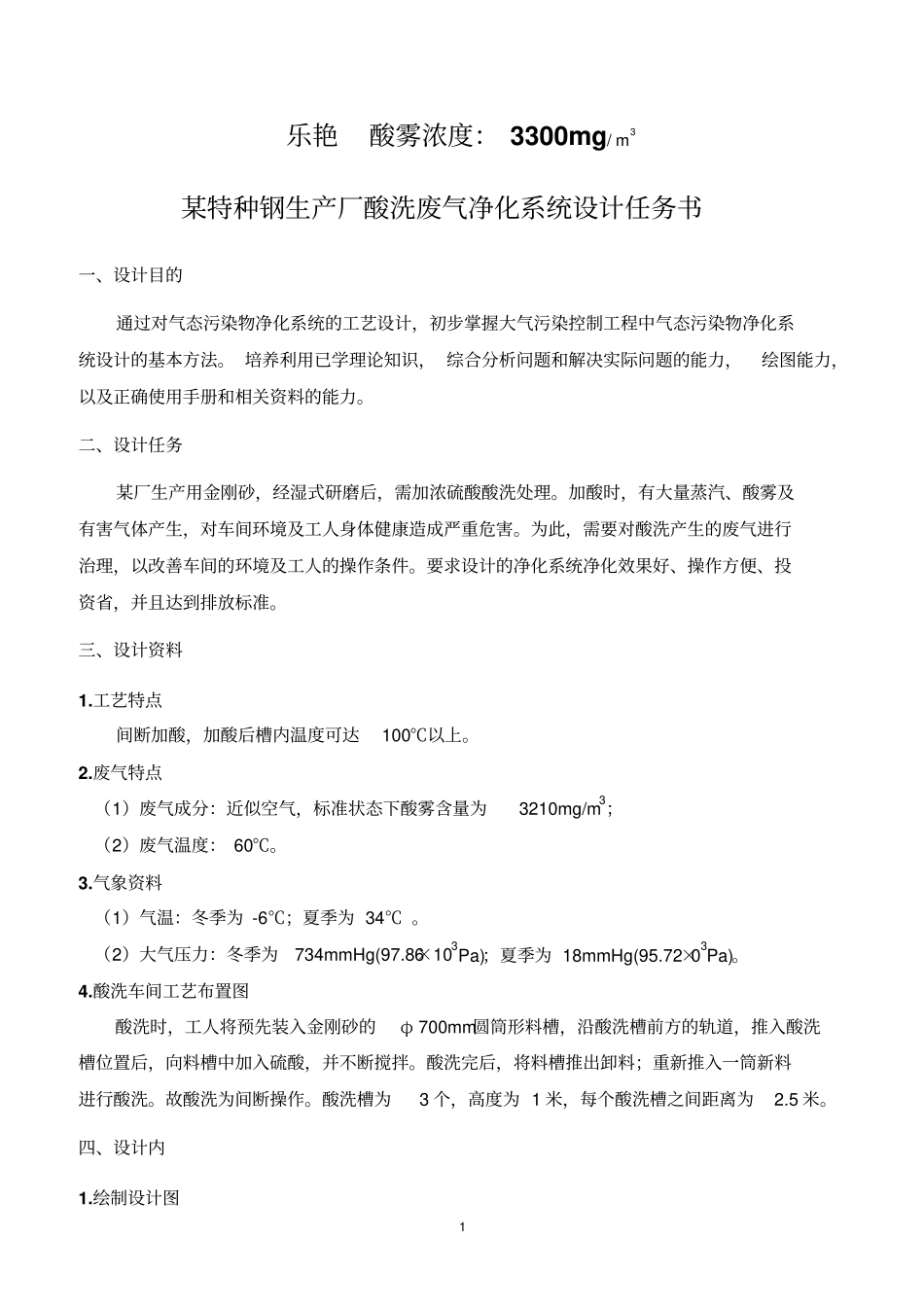

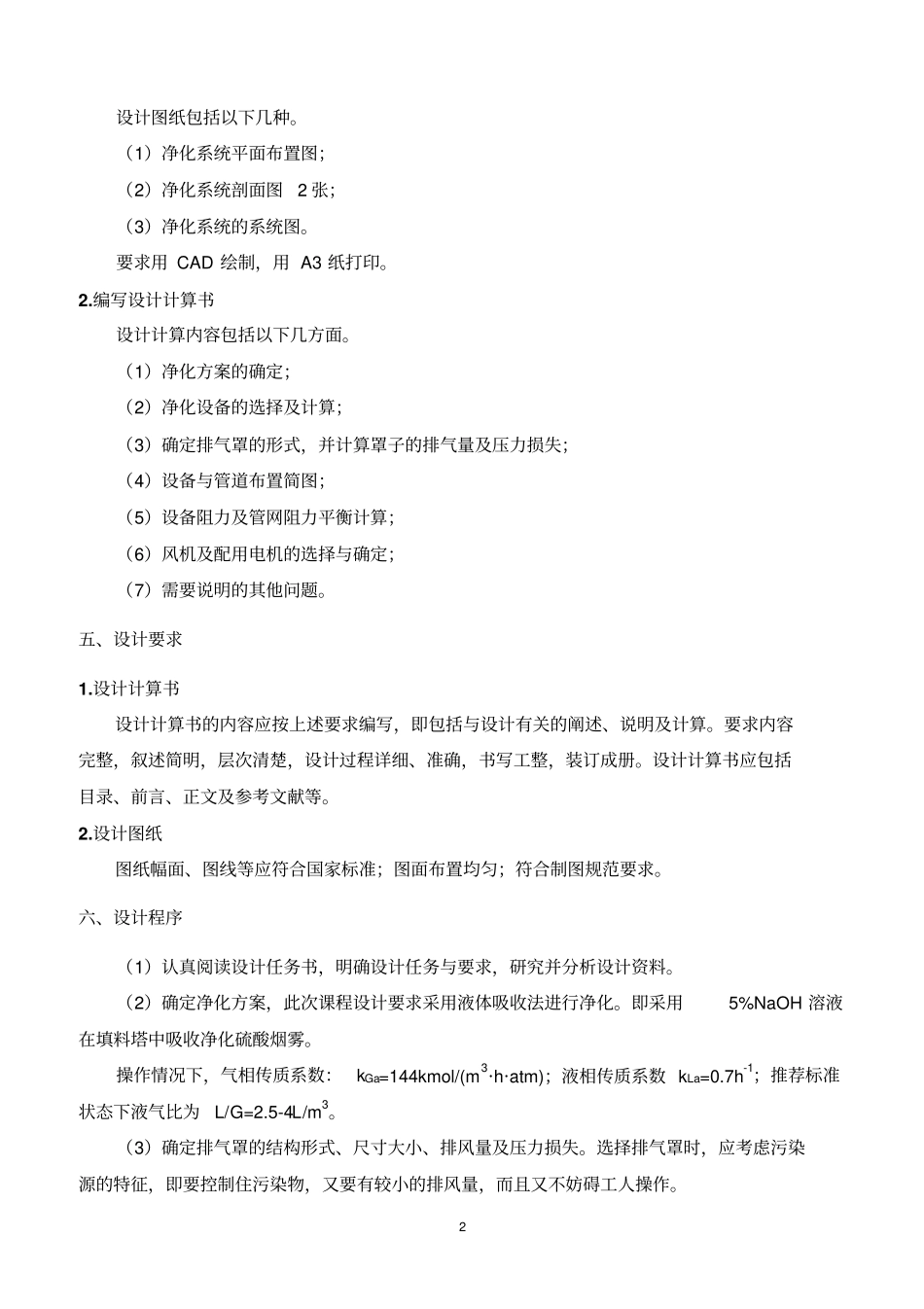

1 乐艳酸雾浓度： 3300mg3/ m某特种钢生产厂酸洗废气净化系统设计任务书一、设计目的通过对气态污染物净化系统的工艺设计，初步掌握大气污染控制工程中气态污染物净化系统设计的基本方法。 培养利用已学理论知识， 综合分析问题和解决实际问题的能力，绘图能力，以及正确使用手册和相关资料的能力。二、设计任务某厂生产用金刚砂，经湿式研磨后，需加浓硫酸酸洗处理。加酸时，有大量蒸汽、酸雾及有害气体产生，对车间环境及工人身体健康造成严重危害。为此，需要对酸洗产生的废气进行治理，以改善车间的环境及工人的操作条件。要求设计的净化系统净化效果好、操作方便、投资省，并且达到排放标准。三、设计资料1.工艺特点间断加酸，加酸后槽内温度可达100℃以上。2.废气特点（1）废气成分：近似空气，标准状态下酸雾含量为3210mg/m3；（2）废气温度： 60℃。3.气象资料（1）气温：冬季为 -6℃；夏季为 34℃ 。（2）大气压力：冬季为734mmHg(97.86×103Pa)；夏季为 18mmHg(95.72×03Pa)。4.酸洗车间工艺布置图酸洗时，工人将预先装入金刚砂的φ 700mm圆筒形料槽，沿酸洗槽前方的轨道，推入酸洗槽位置后，向料槽中加入硫酸，并不断搅拌。酸洗完后，将料槽推出卸料；重新推入一筒新料进行酸洗。故酸洗为间断操作。酸洗槽为3 个，高度为 1 米，每个酸洗槽之间距离为2.5 米。四、设计内1.绘制设计图2 设计图纸包括以下几种。（1）净化系统平面布置图；（2）净化系统剖面图2 张；（3）净化系统的系统图。要求用 CAD 绘制，用 A3 纸打印。2.编写设计计算书设计计算内容包括以下几方面。（1）净化方案的确定；（2）净化设备的选择及计算；（3）确定排气罩的形式，并计算罩子的排气量及压力损失；（4）设备与管道布置简图；（5）设备阻力及管网阻力平衡计算；（6）风机及配用电机的选择与确定；（7）需要说明的其他问题。五、设计要求1.设计计算书设计计算书的内容应按上述要求编写，即包括与设计有关的阐述、说明及计算。要求内容完整，叙述简明，层次清楚，设计过程详细、准确，书写工整，装订成册。设计计算书应包括目录、前言、正文及参考文献等。2.设计图纸图纸幅面、图线等应符合国家标准；图面布置均匀；符合制图规范要求。六、设计程序（1）认真阅读设计任务书，明确设计任务与要求，研究并分析设计资料。（2）确定净化方案，此次课程设计要求采用液体吸收法进行净化。即采用5%NaOH 溶液在填料塔中吸收净化硫酸烟雾。操作情况...
