重庆大学挡土墙施工方案

重庆大学挡土墙施工方案_第1页
1/6
重庆大学挡土墙施工方案_第2页
2/6
重庆大学挡土墙施工方案_第3页
3/6

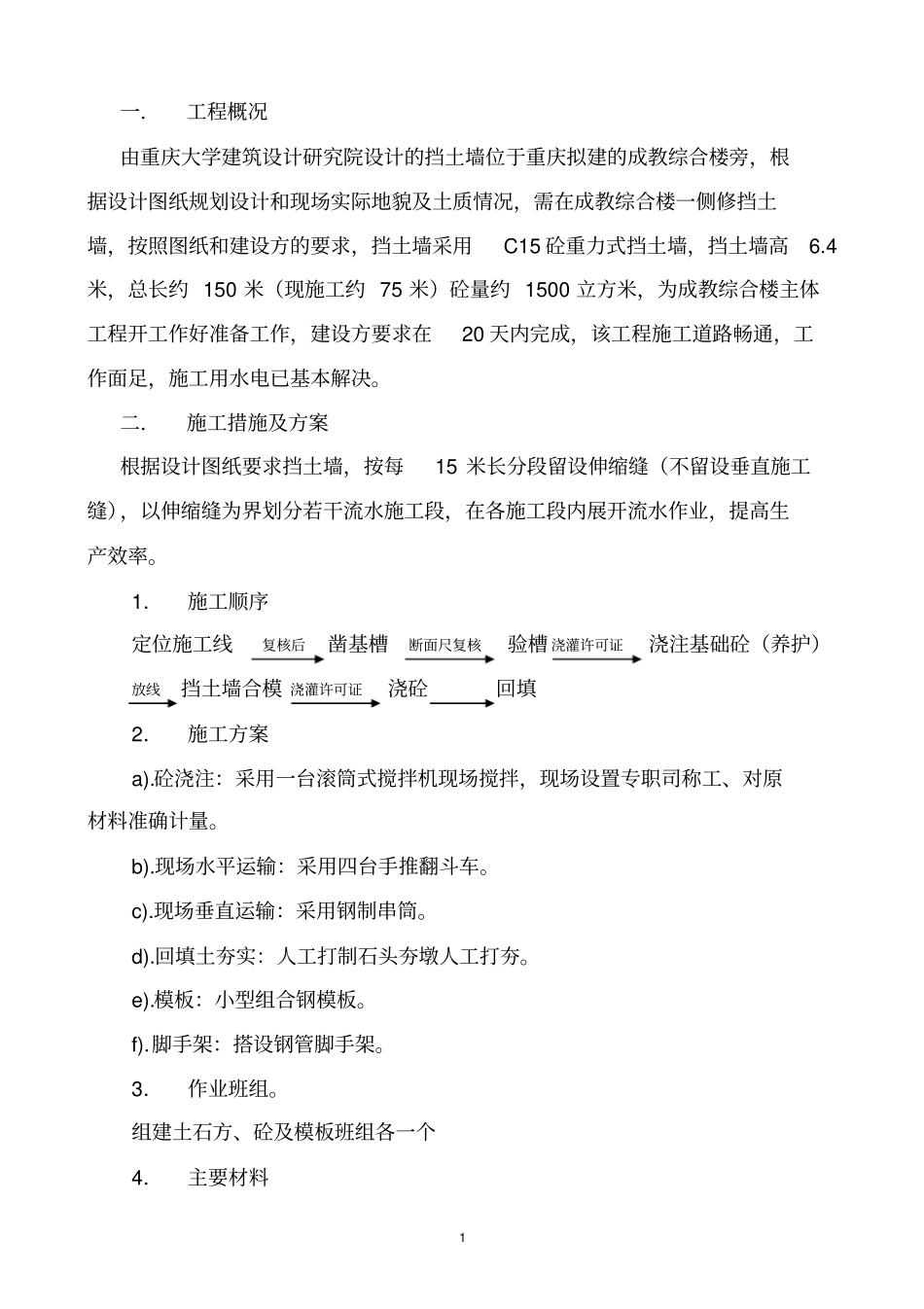

1 一.工程概况由重庆大学建筑设计研究院设计的挡土墙位于重庆拟建的成教综合楼旁,根据设计图纸规划设计和现场实际地貌及土质情况,需在成教综合楼一侧修挡土墙,按照图纸和建设方的要求,挡土墙采用C15 砼重力式挡土墙,挡土墙高6.4米,总长约 150 米(现施工约 75 米)砼量约 1500 立方米,为成教综合楼主体工程开工作好准备工作,建设方要求在20 天内完成,该工程施工道路畅通,工作面足,施工用水电已基本解决。二.施工措施及方案根据设计图纸要求挡土墙,按每15 米长分段留设伸缩缝(不留设垂直施工缝),以伸缩缝为界划分若干流水施工段,在各施工段内展开流水作业,提高生产效率。1.施工顺序定位施工线复核后凿基槽断面尺复核验槽 浇灌许可证浇注基础砼(养护)放线挡土墙合模 浇灌许可证浇砼回填2.施工方案a).砼浇注:采用一台滚筒式搅拌机现场搅拌,现场设置专职司称工、对原材料准确计量。b).现场水平运输:采用四台手推翻斗车。c).现场垂直运输:采用钢制串筒。d).回填土夯实:人工打制石头夯墩人工打夯。e).模板:小型组合钢模板。f).脚手架:搭设钢管脚手架。3.作业班组。组建土石方、砼及模板班组各一个4.主要材料2 钢模板: 100m2回形扣: 2500 个钢管: 3000m 扣件: 2500 个425 水泥: 270T 特细纱: 300T 20-40 碎石: 1600T 毛石: 380m35.劳动力安排石工: 40 人砼工: 42 人模板: 15 人6.施工主要机械振动电机: 3 台(1 台备用)磅称: 1 台振动棒: 10 根圆盘据: 1 台JZC35 搅拌机: 1 台经纬仪: 1 台水平仪: 1 台7.施工工期根据建设方要求及实际工作量,将施工工期确定为20 天三.各工序施工方法1.测量放线a.熟读图纸,通过图纸会审交底,了解设计图纸挡土墙相邻建筑物的关系,挡土墙的标高及挡墙基槽断面尺寸。b. 用 DJ2 经纬仪以 G 轴定位线为基准,平行移4 米为挡土墙下脚外边线确定出挡土墙边(详图) ,根据图纸尺寸确定出挡土墙基槽开挖线(详见基槽开挖示意图)G 挡土墙下脚外边线定位轴线3 c.基槽底检查断面定位放线用经纬仪将挡土墙线确定到基槽以检测基槽断面尺寸。d. 基槽标高控制开挖前确定开挖深度,待开挖深度在500 时,用水平仪在基槽两侧,抄测标高,作好控制基底标高的依据。e.基础砼浇注的标准控制在基础顶标高 (绝对高程 242.6米)处每隔 2 米抄测一个桩以控制基础浇注的标高。f. 挡土墙基础以上定位控制用经纬...
