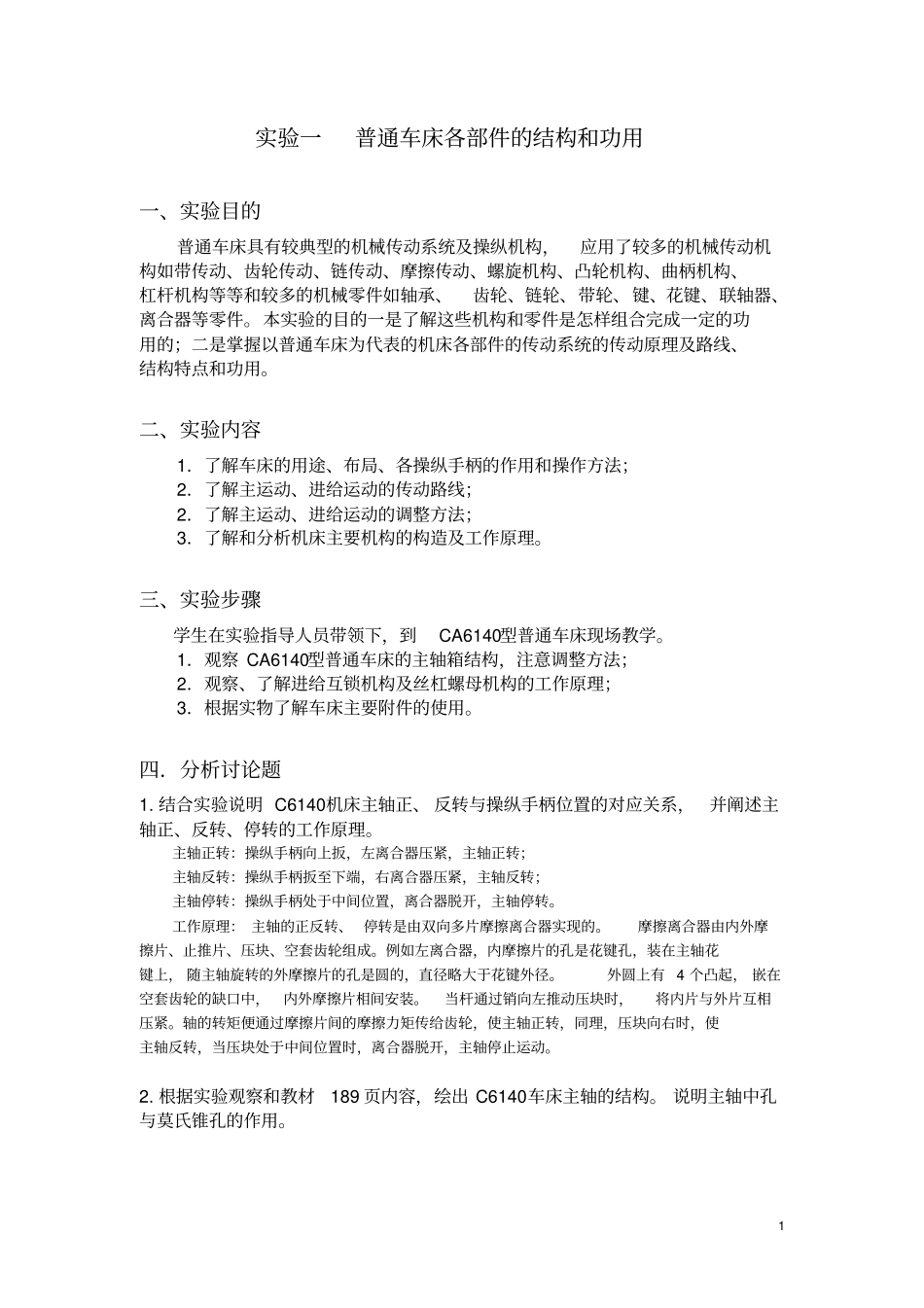

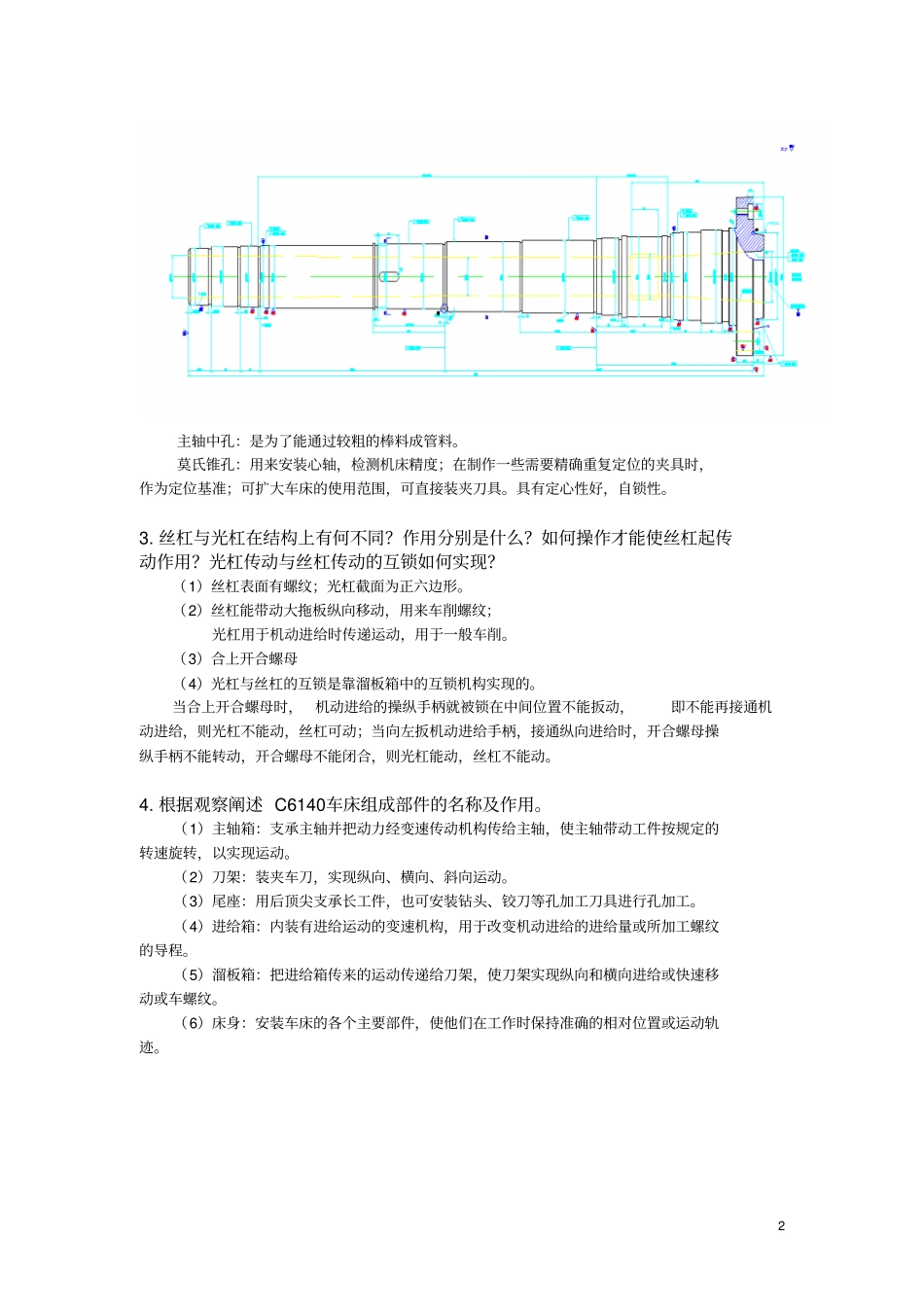

金属切削机床实验报告班级姓名学号中北大学机械与动力工程学院实验中心1 实验一普通车床各部件的结构和功用一、实验目的普通车床具有较典型的机械传动系统及操纵机构,应用了较多的机械传动机构如带传动、齿轮传动、链传动、摩擦传动、螺旋机构、凸轮机构、曲柄机构、杠杆机构等等和较多的机械零件如轴承、齿轮、链轮、带轮、键、花键、联轴器、离合器等零件。本实验的目的一是了解这些机构和零件是怎样组合完成一定的功用的;二是掌握以普通车床为代表的机床各部件的传动系统的传动原理及路线、结构特点和功用。二、实验内容1.了解车床的用途、布局、各操纵手柄的作用和操作方法;2.了解主运动、进给运动的传动路线;2.了解主运动、进给运动的调整方法;3.了解和分析机床主要机构的构造及工作原理。三、实验步骤学生在实验指导人员带领下,到CA6140型普通车床现场教学。1.观察 CA6140型普通车床的主轴箱结构,注意调整方法;2.观察、了解进给互锁机构及丝杠螺母机构的工作原理;3.根据实物了解车床主要附件的使用。四.分析讨论题1. 结合实验说明 C6140机床主轴正、 反转与操纵手柄位置的对应关系,并阐述主轴正、反转、停转的工作原理。主轴正转:操纵手柄向上扳,左离合器压紧,主轴正转;主轴反转:操纵手柄扳至下端,右离合器压紧,主轴反转;主轴停转:操纵手柄处于中间位置,离合器脱开,主轴停转。工作原理: 主轴的正反转、 停转是由双向多片摩擦离合器实现的。摩擦离合器由内外摩擦片、止推片、压块、空套齿轮组成。例如左离合器,内摩擦片的孔是花键孔,装在主轴花键上, 随主轴旋转的外摩擦片的孔是圆的,直径略大于花键外径。外圆上有 4 个凸起, 嵌在空套齿轮的缺口中,内外摩擦片相间安装。当杆通过销向左推动压块时,将内片与外片互相压紧。轴的转矩便通过摩擦片间的摩擦力矩传给齿轮,使主轴正转,同理,压块向右时,使主轴反转,当压块处于中间位置时,离合器脱开,主轴停止运动。2. 根据实验观察和教材189 页内容,绘出 C6140车床主轴的结构。 说明主轴中孔与莫氏锥孔的作用。2 主轴中孔:是为了能通过较粗的棒料成管料。莫氏锥孔:用来安装心轴,检测机床精度;在制作一些需要精确重复定位的夹具时,作为定位基准;可扩大车床的使用范围,可直接装夹刀具。具有定心性好,自锁性。3. 丝杠与光杠在结构上有何不同?作用分别是什么?如何操作才能使丝杠起传动作用?光杠传动与丝杠传动的互锁如何实现?(...
