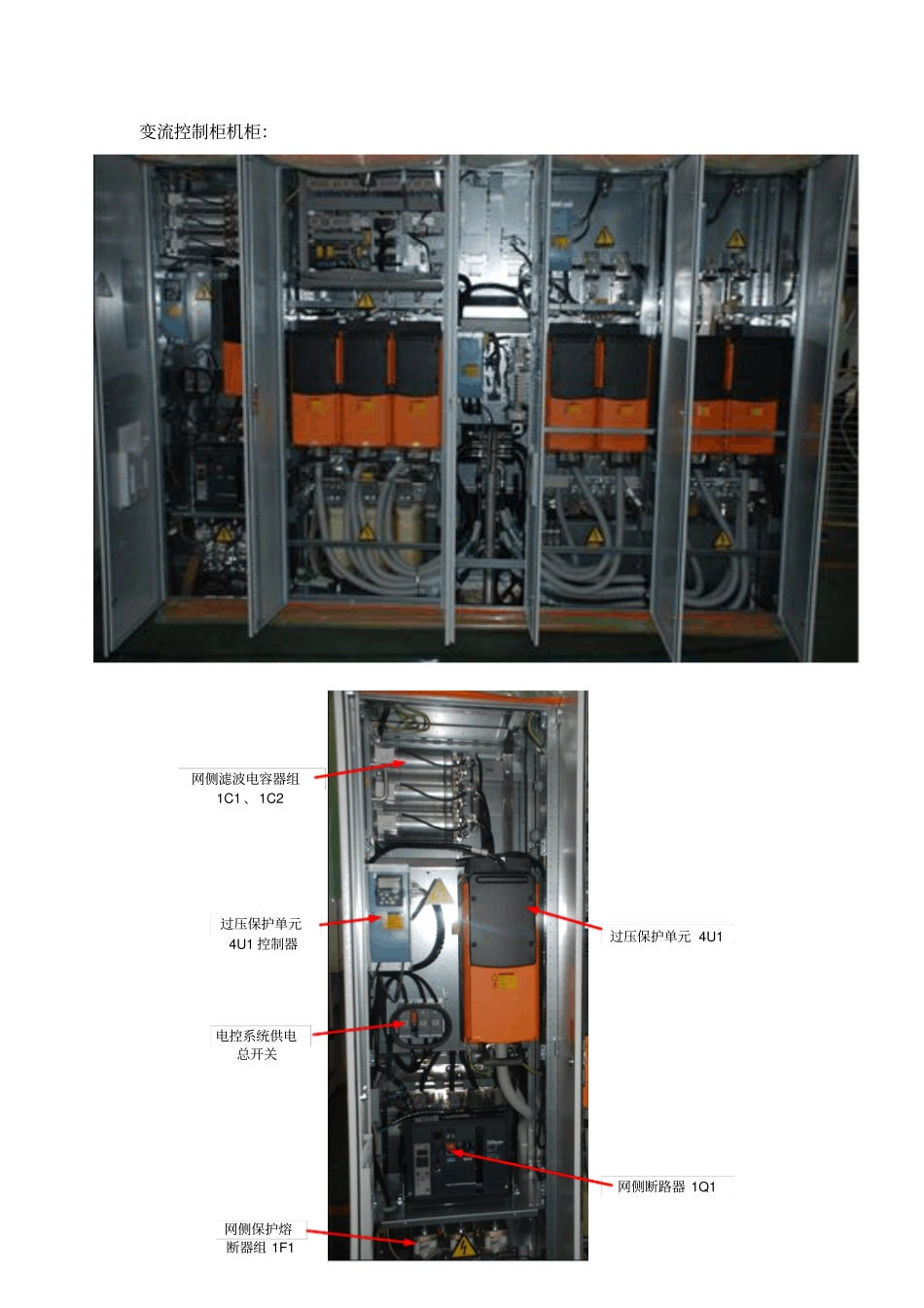

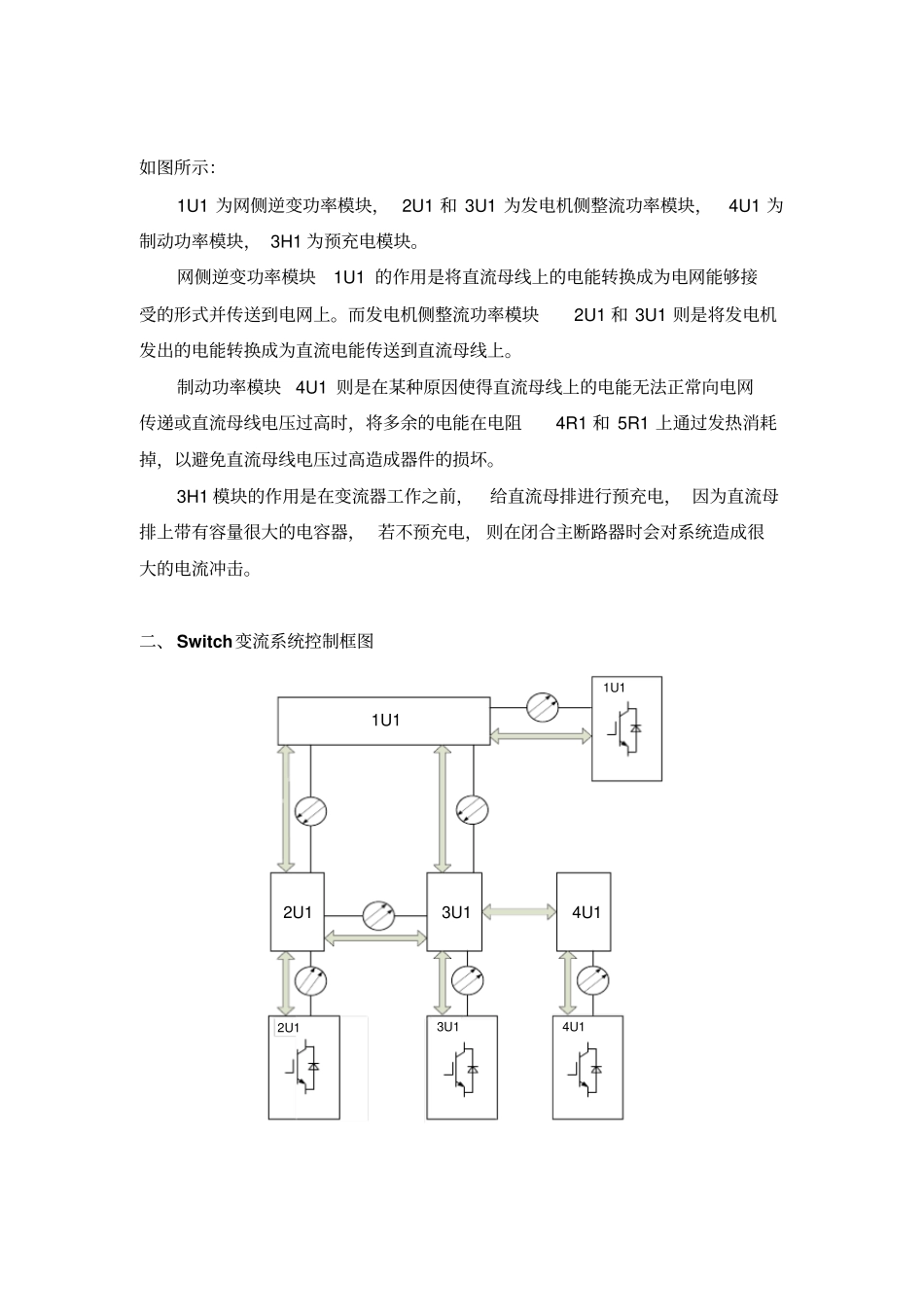

金风 1.5MW 风机 Switch 变流系统一、 Switch 变流系统主拓扑结构该变流器采用可控整流的方式把发电机发出的交流电整流为直流电，通过网侧逆变单元把直流电逆变为工频交流电馈入电网。其控制方式为分布式控制， 即每个功率单元都能够独立的执行控制、保护、监测等功能， 功率单元之间则通过现场总线连接。这种方式和它的主电路拓扑结构相对应。Switch变流器系统原理图：如图所示：1U1 为网侧逆变功率模块， 2U1 和 3U1 为发电机侧整流功率模块，4U1 为制动功率模块， 3H1 为预充电模块。网侧逆变功率模块1U1 的作用是将直流母线上的电能转换成为电网能够接受的形式并传送到电网上。而发电机侧整流功率模块2U1 和 3U1 则是将发电机发出的电能转换成为直流电能传送到直流母线上。制动功率模块4U1 则是在某种原因使得直流母线上的电能无法正常向电网传递或直流母线电压过高时，将多余的电能在电阻4R1 和 5R1 上通过发热消耗掉，以避免直流母线电压过高造成器件的损坏。3H1 模块的作用是在变流器工作之前，给直流母排进行预充电， 因为直流母排上带有容量很大的电容器， 若不预充电， 则在闭合主断路器时会对系统造成很大的电流冲击。二、 Switch变流系统控制框图1U12U13U14U12U13U14U11U1变流控制柜机柜：过压保护单元 4U1过压保护单元4U1 控制器网侧保护熔断器组 1F1网侧滤波电容器组1C1 、1C2电控系统供电总开关网侧断路器 1Q11#变流控制柜机柜：网侧断路器 1Q1 机械锁定钥匙的钥匙把的位置处于水平方向时断路器处于机械锁定状态，在需要进行机械锁定时最好将钥匙拨到水平位置后将钥匙拔离以确保安全。 钥匙位于与地面垂直位置时表明断路器处于正常工作状态，此位置无法移除钥匙。2#变流控制柜机柜：接线端子排控制用中间继电器网侧变流器1U1 功率单元水冷管路预充电变压器 3T1预充电整流模块 3H1直流 24V 电源 2G1温度调节器 3S1直流母排网侧滤波电抗器 1L13#变流控制柜：网侧功率单元 1U1 控制器1F10湿度调节器 3S2和温度调节器3S2, 在此设置温度和湿度值变流器主水冷管路变流器维护开关变流器维护插座断路器 1F11---1F17断路器 2F1---2F3变流控制柜机柜4、5：变流控制盒：电机侧功率单元2U1 控制器电机侧变流器2U1 的控制盒电机侧功率单元 2U1电机侧功率单元 2U1功率单元 2U1接线铜排电机侧直流母线排电机侧防雷保护 2F11水冷管路变流柜中采用的功率模块都是VACON 公司生产的通用变频...
