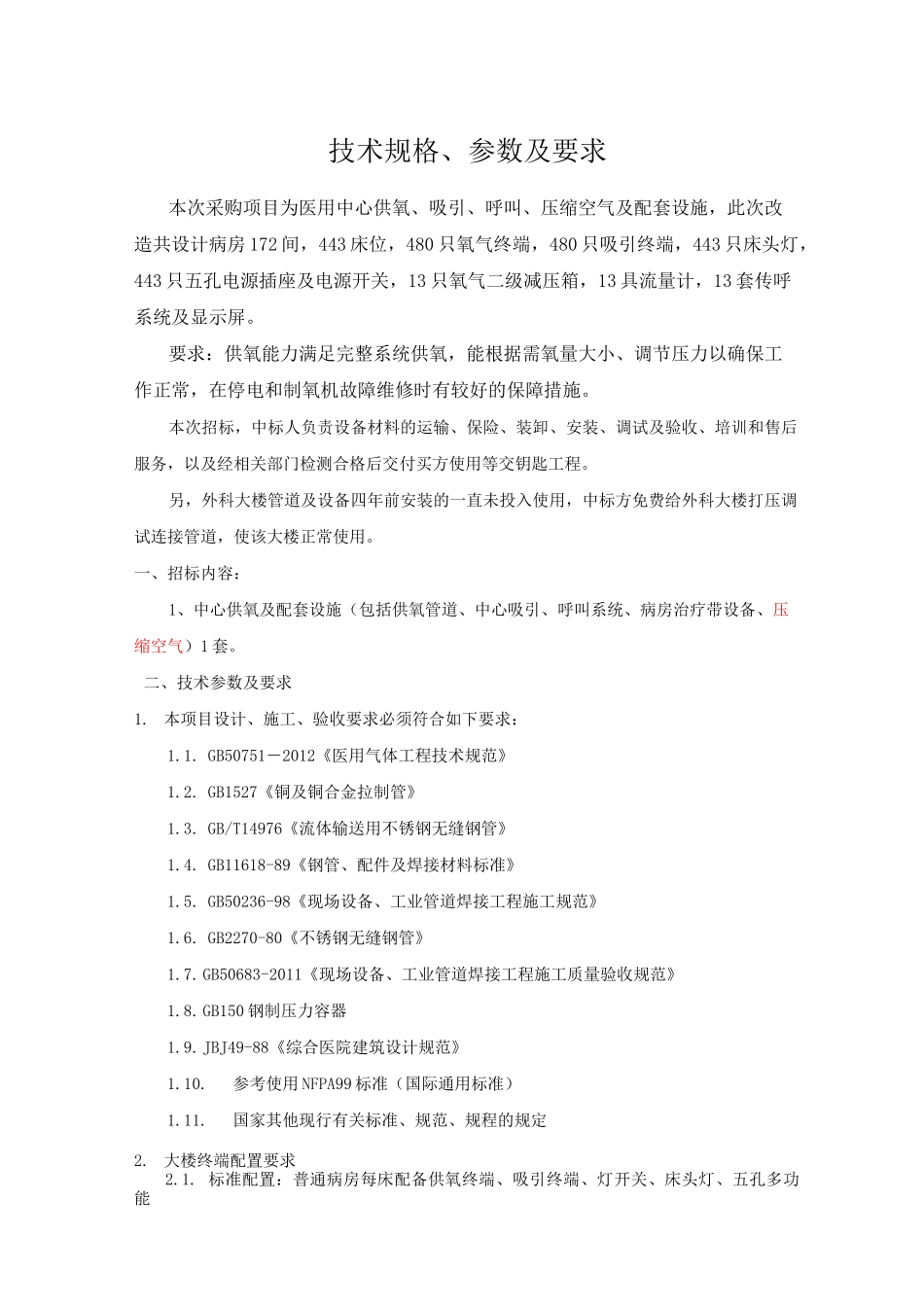

技术规格、参数及要求本次采购项目为医用中心供氧、吸引、呼叫、压缩空气及配套设施，此次改造共设计病房 172 间，443 床位，480 只氧气终端，480 只吸引终端，443 只床头灯，443 只五孔电源插座及电源开关，13 只氧气二级减压箱，13 具流量计，13 套传呼系统及显示屏。要求：供氧能力满足完整系统供氧，能根据需氧量大小、调节压力以确保工作正常，在停电和制氧机故障维修时有较好的保障措施。本次招标，中标人负责设备材料的运输、保险、装卸、安装、调试及验收、培训和售后服务，以及经相关部门检测合格后交付买方使用等交钥匙工程。另，外科大楼管道及设备四年前安装的一直未投入使用，中标方免费给外科大楼打压调试连接管道，使该大楼正常使用。一、招标内容：1、中心供氧及配套设施（包括供氧管道、中心吸引、呼叫系统、病房治疗带设备、压缩空气）1 套。二、技术参数及要求1. 本项目设计、施工、验收要求必须符合如下要求：1.1. GB50751－2012《医用气体工程技术规范》1.2. GB1527《铜及铜合金拉制管》1.3. GB/T14976《流体输送用不锈钢无缝钢管》1.4. GB11618-89《钢管、配件及焊接材料标准》1.5. GB50236-98《现场设备、工业管道焊接工程施工规范》1.6. GB2270-80《不锈钢无缝钢管》1.7. GB50683-2011《现场设备、工业管道焊接工程施工质量验收规范》1.8. GB150 钢制压力容器1.9. JBJ49-88《综合医院建筑设计规范》1.10.参考使用 NFPA99 标准（国际通用标准）1.11.国家其他现行有关标准、规范、规程的规定2. 大楼终端配置要求2.1. 标准配置：普通病房每床配备供氧终端、吸引终端、灯开关、床头灯、五孔多功能插座各一套；抢救室及 ICU 按双配置标准配置。三、医用中心供氧系统：1.管道1.1. 管道规格1.1.1. 根据医院的要求，YY/T0187-94《医用中心供氧系统通用技术条件》的标准,本工程管道选用如下标准：1.1.2. 由制氧机房引通往住院大楼的室内主管道选用① 28X2mm 脱脂紫铜管或三① 32X2mm 无缝不锈钢管；普通病区内主管道（也称为横管），选① 14Xlmm脱脂紫铜管；进入房间的管道（以下简称支管）选用① 8X1mm 脱脂紫铜管，设备带内采用① 8Xlmm 脱脂紫铜管。1.2. 管道布置1.2.1. 氧气主管与气体管道井的适当位置的氧气主管连接。每个病区走廊横管架设在病区走廊吊顶内，病房内管道及终端、氧气检修阀、电源插座、传呼分机等均安装在组合式铝合金设备带内，这样既整齐又美观。1.3. 管道连接1....
