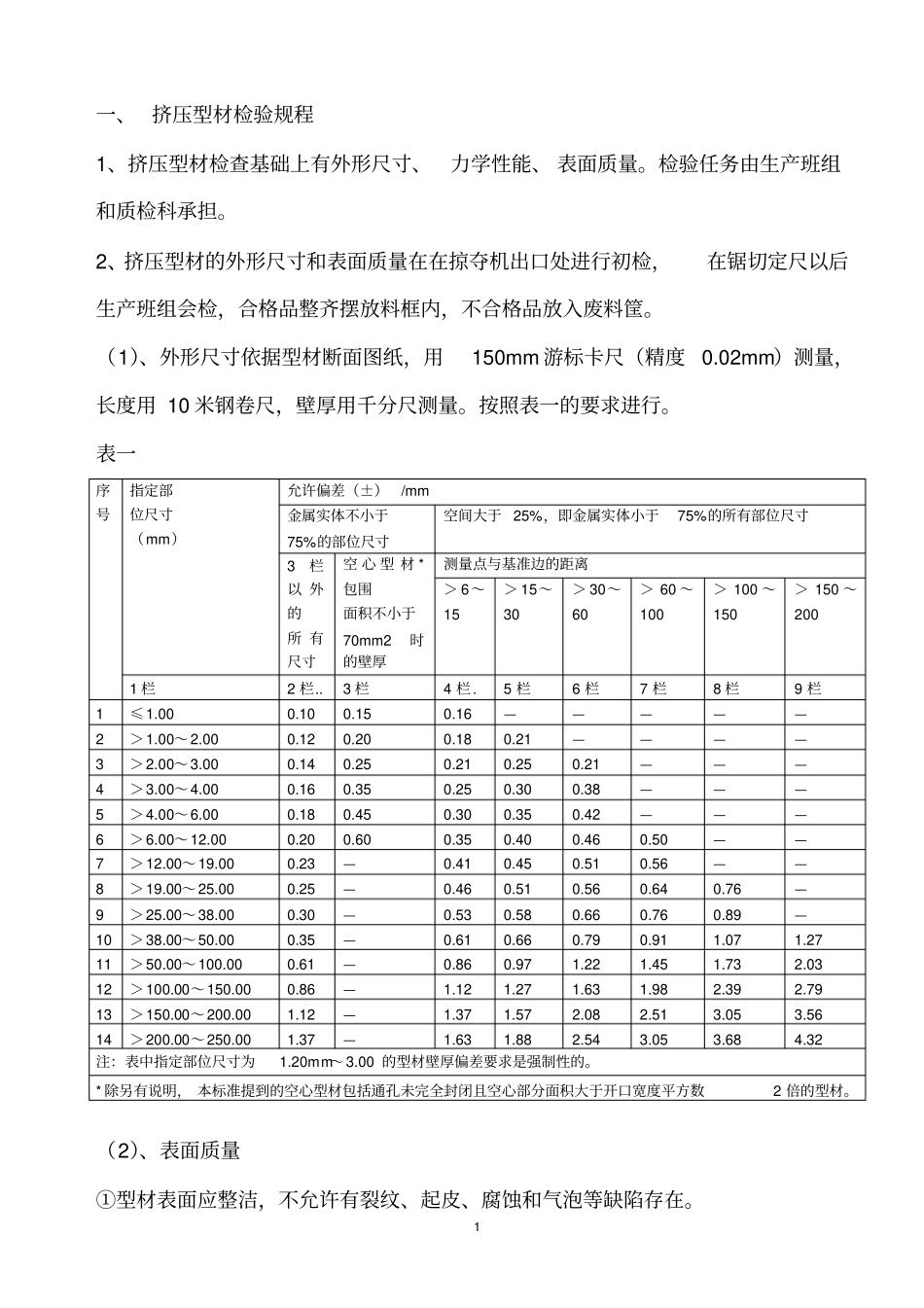

1 一、 挤压型材检验规程1、挤压型材检查基础上有外形尺寸、力学性能、 表面质量。检验任务由生产班组和质检科承担。2、挤压型材的外形尺寸和表面质量在在掠夺机出口处进行初检，在锯切定尺以后生产班组会检，合格品整齐摆放料框内，不合格品放入废料筐。（1）、外形尺寸依据型材断面图纸，用150mm 游标卡尺（精度0.02mm）测量，长度用 10 米钢卷尺，壁厚用千分尺测量。按照表一的要求进行。表一序号指定部位尺寸（mm）允许偏差（±）/mm 金属实体不小于75%的部位尺寸空间大于 25%，即金属实体小于75%的所有部位尺寸3栏以 外的所 有尺寸空 心 型 材 *包围面积不小于70mm2时的壁厚测量点与基准边的距离＞ 6～15＞ 15～30＞ 30～60＞ 60 ～100＞ 100 ～150＞ 150 ～2001 栏2 栏.. 3 栏4 栏. 5 栏6 栏7 栏8 栏9 栏1 ≤1.00 0.10 0.15 0.16 —————2 ＞1.00～2.000.12 0.20 0.18 0.21 ————3 ＞2.00～3.000.14 0.25 0.21 0.25 0.21 ———4 ＞3.00～4.000.16 0.35 0.25 0.30 0.38 ———5 ＞4.00～6.000.18 0.45 0.30 0.35 0.42 ———6 ＞6.00～12.000.20 0.60 0.35 0.40 0.46 0.50 ——7 ＞12.00～19.000.23 —0.41 0.45 0.51 0.56 ——8 ＞19.00～25.000.25 —0.46 0.51 0.56 0.64 0.76 —9 ＞25.00～38.000.30 —0.53 0.58 0.66 0.76 0.89 —10 ＞38.00～50.000.35 —0.61 0.66 0.79 0.91 1.07 1.27 11 ＞50.00～100.000.61 —0.86 0.97 1.22 1.45 1.73 2.03 12 ＞100.00～150.000.86 —1.12 1.27 1.63 1.98 2.39 2.79 13 ＞150.00～200.001.12 —1.37 1.57 2.08 2.51 3.05 3.56 14 ＞200.00～250.001.37 —1.63 1.88 2.54 3.05 3.68 4.32 注：表中指定部位尺寸为1.20mm～3.00 的型材壁厚偏差要求是强制性的。* 除另有说明， 本标准提到的空心型材包括通孔未完全封闭且空心部分面积大于开口宽度平方数2 倍的型材。（2）、表面质量①型材表面应整洁，不允许有裂纹、起皮、腐蚀和气泡等缺陷存在。2 ②型材表面上允许有轻微的压坑、碰伤、擦伤存在，其允许深度见表2，模具挤压痕的深度见表 3，装饰面要在图纸上注明，未注明时按非装饰面执行。表 2 状态缺陷允许深度 /mm，不大于装饰面非装饰面T5 0.03 0.05 T4、T6 0.06 0.08 表 3 合金模具挤压痕深度 /mm，不大于6061 0.06 6063 6063...
