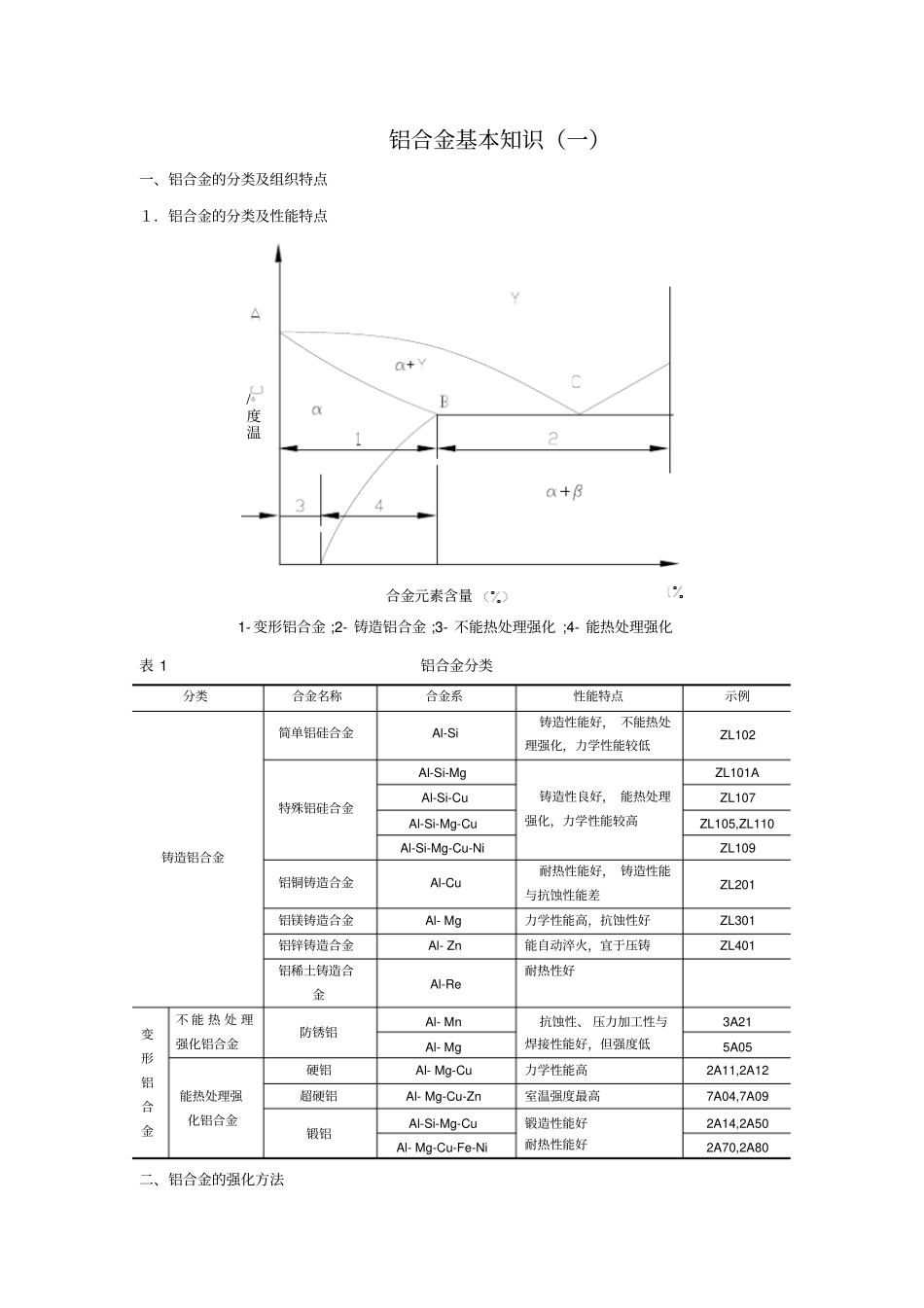

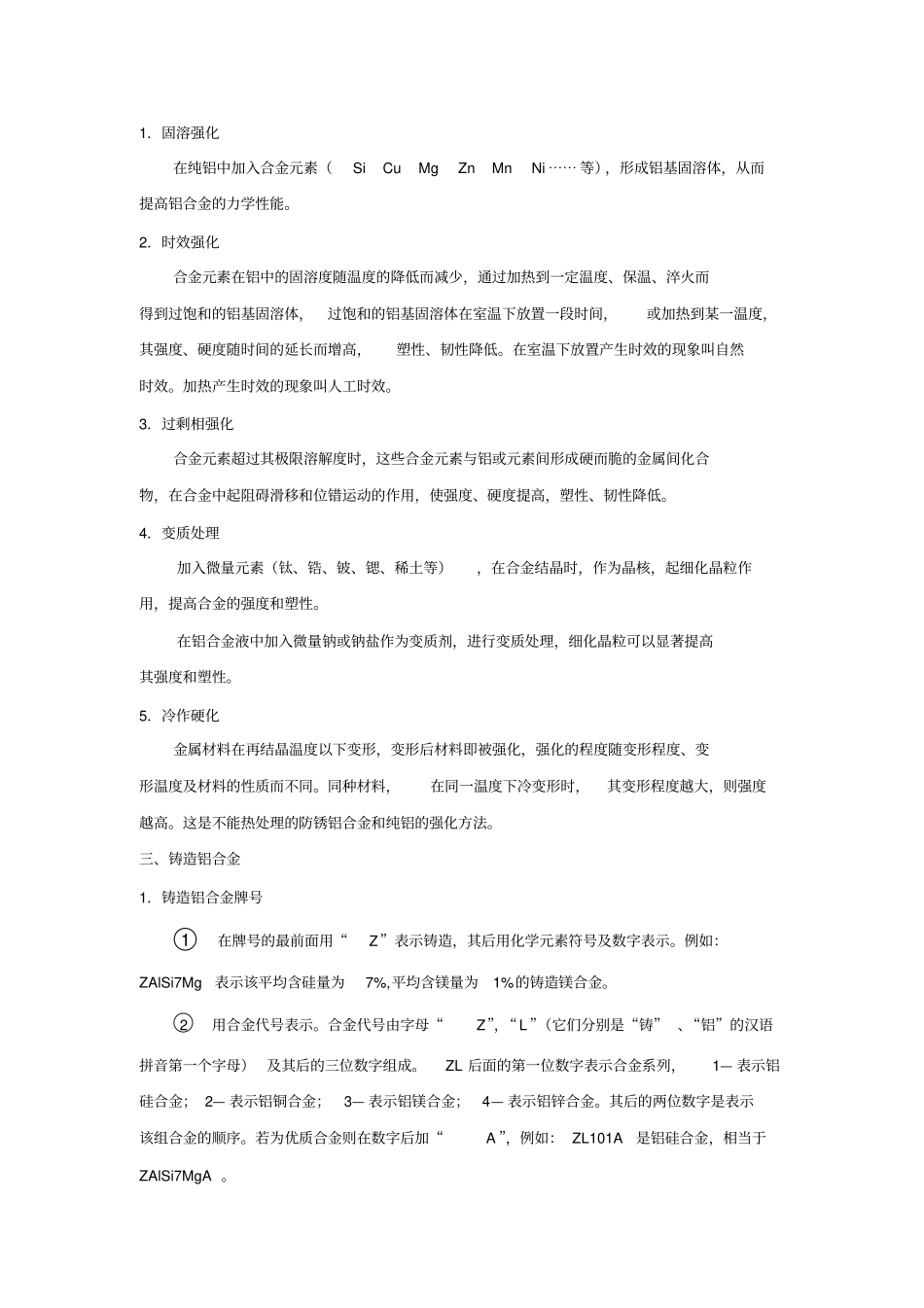

铝合金基本知识（一）一、铝合金的分类及组织特点１．铝合金的分类及性能特点温度/合金元素含量1- 变形铝合金 ;2- 铸造铝合金 ;3- 不能热处理强化 ;4- 能热处理强化表 1 铝合金分类分类合金名称合金系性能特点示例铸造铝合金简单铝硅合金Al-Si 铸造性能好， 不能热处理强化，力学性能较低ZL102 特殊铝硅合金Al-Si-Mg 铸造性良好， 能热处理强化，力学性能较高ZL101A Al-Si-Cu ZL107 Al-Si-Mg-Cu ZL105,ZL110 Al-Si-Mg-Cu-Ni ZL109 铝铜铸造合金Al-Cu 耐热性能好， 铸造性能与抗蚀性能差ZL201 铝镁铸造合金Al- Mg 力学性能高，抗蚀性好ZL301 铝锌铸造合金Al- Zn 能自动淬火，宜于压铸ZL401 铝稀土铸造合金Al-Re 耐热性好变形铝合金不 能 热 处 理强化铝合金防锈铝Al- Mn 抗蚀性、 压力加工性与焊接性能好，但强度低3A21 Al- Mg 5A05 能热处理强化铝合金硬铝Al- Mg-Cu 力学性能高2A11,2A12 超硬铝Al- Mg-Cu-Zn 室温强度最高7A04,7A09 锻铝Al-Si-Mg-Cu 锻造性能好耐热性能好2A14,2A50 Al- Mg-Cu-Fe-Ni 2A70,2A80 二、铝合金的强化方法1．固溶强化在纯铝中加入合金元素（Si Cu Mg Zn Mn Ni ⋯⋯ 等），形成铝基固溶体，从而提高铝合金的力学性能。2．时效强化合金元素在铝中的固溶度随温度的降低而减少，通过加热到一定温度、保温、淬火而得到过饱和的铝基固溶体，过饱和的铝基固溶体在室温下放置一段时间，或加热到某一温度，其强度、硬度随时间的延长而增高，塑性、韧性降低。在室温下放置产生时效的现象叫自然时效。加热产生时效的现象叫人工时效。3．过剩相强化合金元素超过其极限溶解度时，这些合金元素与铝或元素间形成硬而脆的金属间化合物，在合金中起阻碍滑移和位错运动的作用，使强度、硬度提高，塑性、韧性降低。4．变质处理加入微量元素（钛、锆、铍、锶、稀土等），在合金结晶时，作为晶核，起细化晶粒作用，提高合金的强度和塑性。在铝合金液中加入微量钠或钠盐作为变质剂，进行变质处理，细化晶粒可以显著提高其强度和塑性。5．冷作硬化金属材料在再结晶温度以下变形，变形后材料即被强化，强化的程度随变形程度、变形温度及材料的性质而不同。同种材料，在同一温度下冷变形时，其变形程度越大，则强度越高。这是不能热处理的防锈铝合金和纯铝的强化方法。三、铸造铝合金1．铸造铝合金牌号○1在牌号的最前面用“Z”表示铸造，其后用化学元素符号及数字表示。例如：ZAlSi7M...
