铝合金窗过程及成品检验记录表

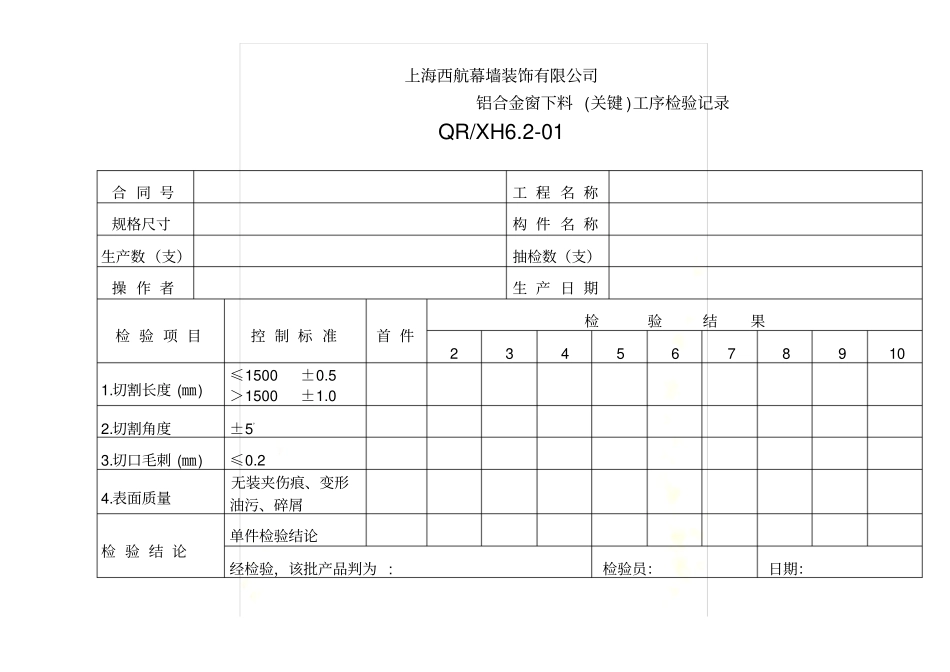

铝合金窗过程及成品检验记录表上海西航幕墙装饰有限公司铝合金窗下料 (关键 )工序检验记录QR/XH6.2-01 合 同 号工 程 名 称规格尺寸构 件 名 称生产数（支）抽检数（支）操 作 者生 产 日 期检 验 项 目控 制 标 准首 件检验结果2 3 4 5 6 7 8 9 10 1.切割长度 (㎜) ≤1500 ±0.5 ＞1500 ±1.0 2.切割角度±5，3.切口毛刺 (㎜) ≤0.2 4.表面质量无装夹伤痕、变形油污、碎屑检 验 结 论单件检验结论经检验，该批产品判为 : 检验员：日期：上海西航幕墙装饰有限公司铝合金窗加工工序检验表1QR/XH 6.2-02合 同 号工程名称规格尺寸构件名称生产数 (支) 抽检数 (支) 操 作 者生产日期检验项目控制标准首件检验结果备注1、孔径 (mm) D±0.25 D= 2、孔距 (mm) L 1±0.25 L 1= 3、加工小筋（ mm）L 2±0.5 L 2= 4、铣榫肩 (mm) b/a±0.2 5、排水槽L ≤1500 2~3 个L ＞1500 ＞3 个6、毛刺 (mm) ≤0.2 7、表面质量无伤痕和变形、无油污、碎屑检验结论：单件检验结论本批次检验结论检验员：日期：上海西航幕墙装饰有限公司铝合金窗加工工序检验表2 QR/XH 6.2-03合 同 号工程名称规格尺寸构件名称生产数 (支) 抽检数 (支) 操 作 者生产日期检验项目控制标准首件检验结果备注1、孔径 (mm) D±0.25 D= 2、孔中心距 (mm) L 1±0.25 L 1= 3、孔边距 (mm) L 2±0.5 L 2= 4、孔端距 (mm) L 3±0.5 L 3= 5、装夹表面无伤痕6、占孔毛刺 (mm) ≤0.2 7、表面清洁无油污、碎屑检验结论：单件检验结论本批次检验结论检验员：日期：上海西航幕墙装饰有限公司铝合金窗组框 (关键 )工序检验记录QR/XH 6.2-04合 同 号工程名称规格尺寸构件名称生 产 数抽 检 数操 作 者生产日期检 验 项 目控 制 标 准首件检验结果1 2 3 4 5 1.构造内侧尺寸宽度＜2000 ±1.5 ≥2000＜3500 ±2.0 ＞3500 ±2.0高度2.构造内侧尺 寸 对边 尺 寸之差宽度＜2000 ≤2.0 ≥2000＜3500 ≤3.0 ＞3500 ≤3.0高度3.槽口对边尺寸之差≤2000 ≤2.0 ＞2000 ≤3.0 4.杆件接缝高低差相同截面型材≤0.3 不同截面型材≤0.5 5.装配间隙≤0.2 ㎜6.连接连接牢固不缺件7.防水衬垫要求密封8．表面质量表面清洁、无油污、无擦划伤检验结论单件检验结论本批次检验结论：检验员：日期：上海西航幕墙装饰有限公司铝合金窗组扇 (关键 )工序检验记录QR/...
