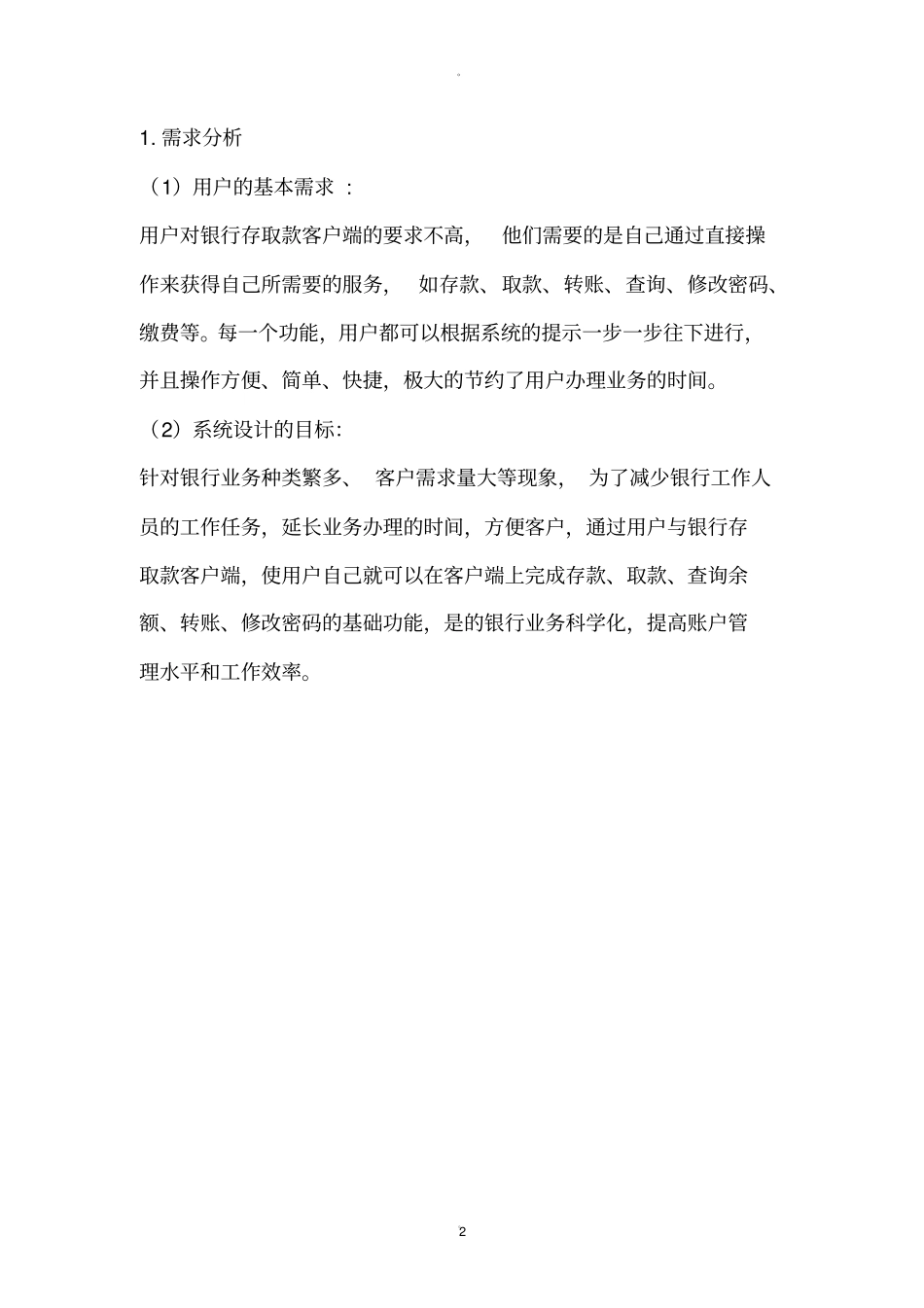

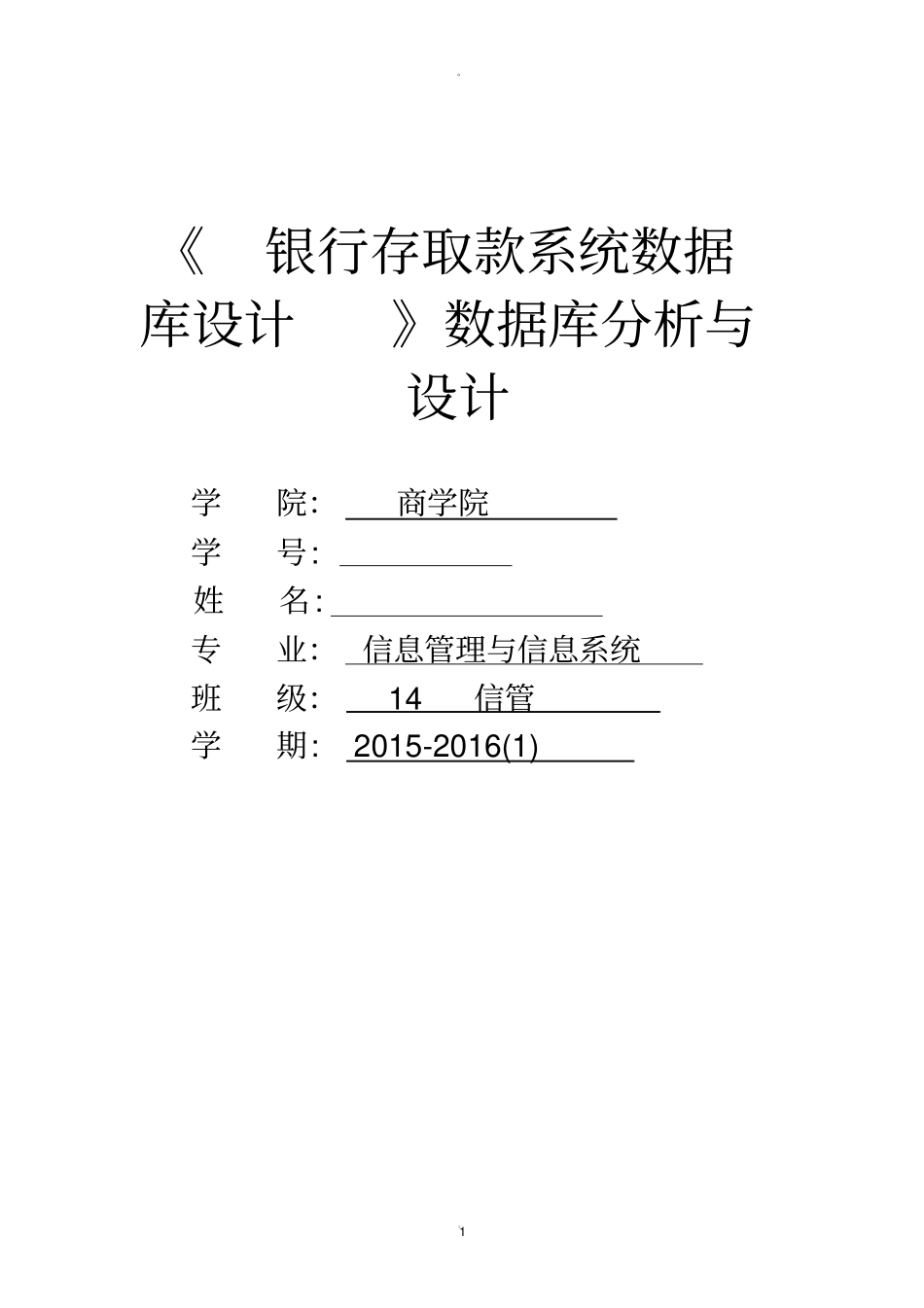

。。1 《银行存取款系统数据库设计》数据库分析与设计学院：商学院学号:姓名:专业： 信息管理与信息系统班级： 14信管学期: 2015-2016(1) 。。2 1. 需求分析（1）用户的基本需求 : 用户对银行存取款客户端的要求不高，他们需要的是自己通过直接操作来获得自己所需要的服务， 如存款、取款、转账、查询、修改密码、缴费等。每一个功能，用户都可以根据系统的提示一步一步往下进行，并且操作方便、简单、快捷，极大的节约了用户办理业务的时间。（2）系统设计的目标：针对银行业务种类繁多、 客户需求量大等现象， 为了减少银行工作人员的工作任务，延长业务办理的时间，方便客户，通过用户与银行存取款客户端，使用户自己就可以在客户端上完成存款、取款、查询余额、转账、修改密码的基础功能，是的银行业务科学化，提高账户管理水平和工作效率。。。3 （3）系统总体框架：取款机管理银行帐户管理系统数据查询统计帐户管理普通管理管理员管理卡管理客户操作存取款取款机安装拆除开户销户办卡挂失查询。。4 （4）业务流程图：①存款流程图否是现金和存折（银行卡）用户填写开户单据填 写 是否正确输入账号和存款金额将客户信息输入电脑存入金额客户保留密码客户存款凭证单客户签字回执客户存款（银行）卡。。5 ②取款流程图否否是存折或银行卡工作人员输入银行账号客户输入密码密 码 是否正确取款金额取款凭证单客户签字取款记录回执现金和取款凭证。。6 （5）数据流：①系统顶层数据流程图：系统输入数据②第一层数据流图用户存款信息用户取款信息存 取 款管 理 系用 户用 户 存 款信息输入用户用 户 取 款信息输入。。7 （6）数据字典：数据流名称：储户信息数据结构：账号（ ZH）银行（ YH）密码(MM) 姓名(XM) 身份证号 (SFZH) 性别(XB) 年龄(NL) 地址(DZ) 存款余额 (CKYE) 数据流名称：银行存款数据结构：存款单号（ CKDH）账号(ZH) 日期(RQ) 存款方式 (CKFS) 存款金额 (JE) 。。8 数据流名称：银行取款数据结构：取款单号（ CKDH）账号(ZH) 日期(RQ) 取款方式 (CKFS) 金额(JE) 。。9 2. 概念结构设计（1）系统 E-R图性别姓名身份证号账号年龄储户存款余额地址密码银行日期存款方式账号存款单存款单号金额。。10 1 1 N N N 取款方式日期取款单号取款单账号金额储户取款存款取款单存款单。。11 3. 逻辑结构设计储户（账号、银行、密码、姓名、身份证号、性别、年龄、地址、...
