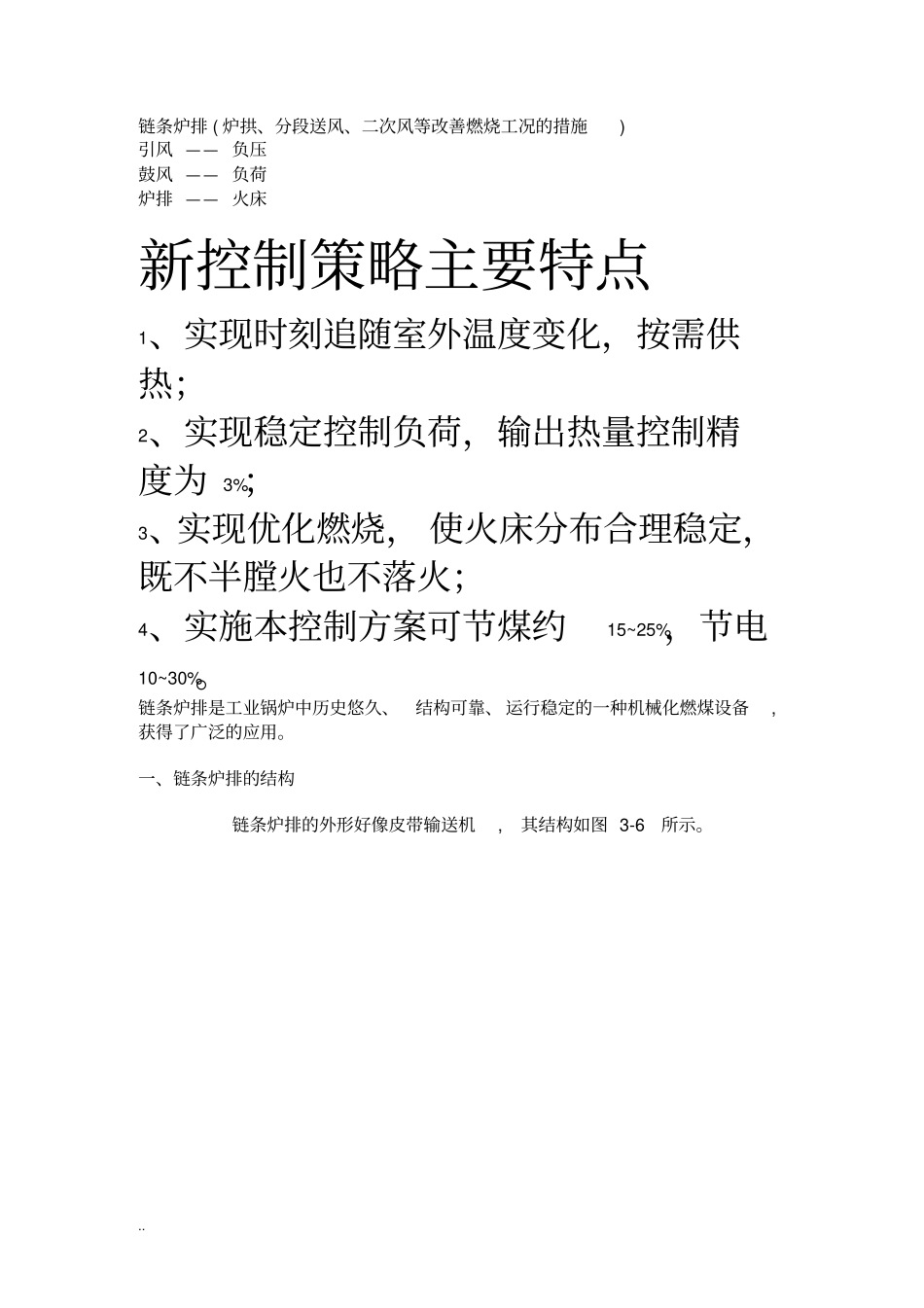

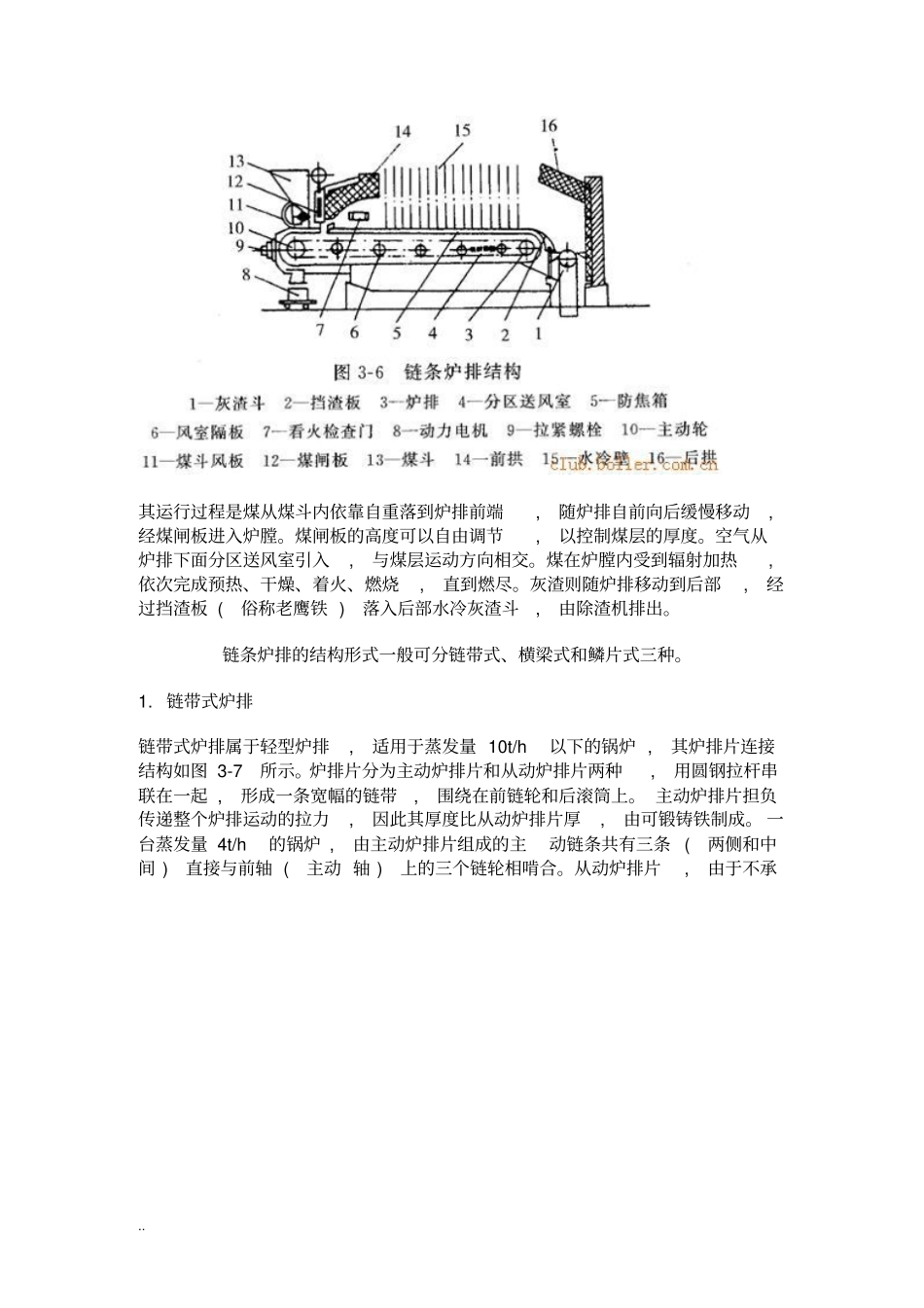

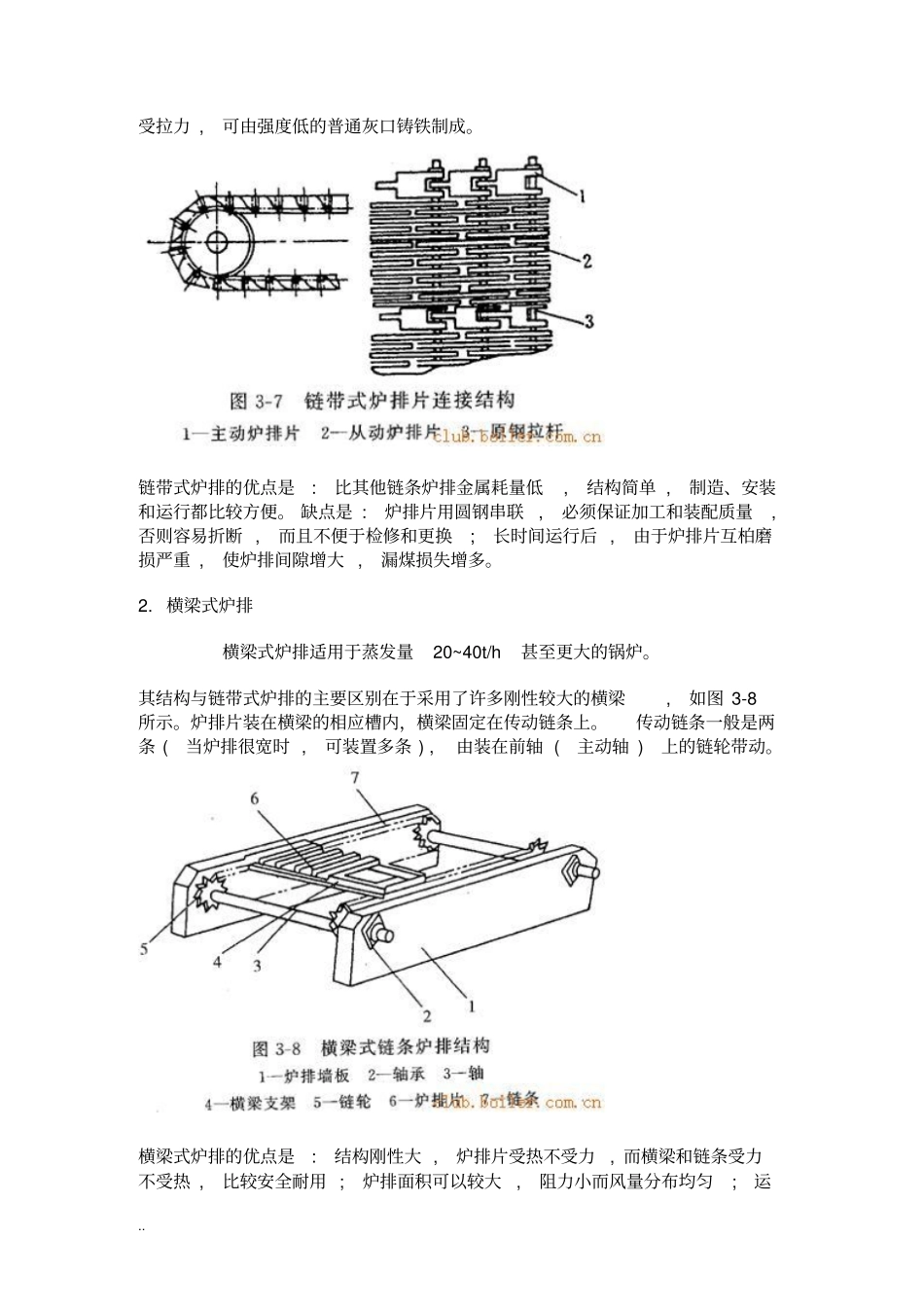

.. 链条炉排 ( 炉拱、分段送风、二次风等改善燃烧工况的措施 ) 引风 —— 负压鼓风 —— 负荷炉排 —— 火床新控制策略主要特点1、实现时刻追随室外温度变化,按需供热;2、实现稳定控制负荷,输出热量控制精度为3%;3、实现优化燃烧, 使火床分布合理稳定,既不半膛火也不落火;4、实施本控制方案可节煤约15~25%,节电10~30%。链条炉排是工业锅炉中历史悠久、结构可靠、 运行稳定的一种机械化燃煤设备 , 获得了广泛的应用。一、链条炉排的结构链条炉排的外形好像皮带输送机 , 其结构如图 3-6 所示。.. 其运行过程是煤从煤斗内依靠自重落到炉排前端 , 随炉排自前向后缓慢移动 , 经煤闸板进入炉膛。煤闸板的高度可以自由调节 , 以控制煤层的厚度。空气从炉排下面分区送风室引入 , 与煤层运动方向相交。煤在炉膛内受到辐射加热 , 依次完成预热、干燥、着火、燃烧 , 直到燃尽。灰渣则随炉排移动到后部 , 经过挡渣板 ( 俗称老鹰铁 ) 落入后部水冷灰渣斗 , 由除渣机排出。链条炉排的结构形式一般可分链带式、横梁式和鳞片式三种。1. 链带式炉排链带式炉排属于轻型炉排 , 适用于蒸发量 10t/h 以下的锅炉 , 其炉排片连接结构如图 3-7 所示。炉排片分为主动炉排片和从动炉排片两种 , 用圆钢拉杆串联在一起 , 形成一条宽幅的链带 , 围绕在前链轮和后滚筒上。 主动炉排片担负传递整个炉排运动的拉力 , 因此其厚度比从动炉排片厚 , 由可锻铸铁制成。 一台蒸发量 4t/h 的锅炉 , 由主动炉排片组成的主动链条共有三条 ( 两侧和中间 ) 直接与前轴 ( 主动 轴 ) 上的三个链轮相啃合。从动炉排片 , 由于不承.. 受拉力 , 可由强度低的普通灰口铸铁制成。链带式炉排的优点是 : 比其他链条炉排金属耗量低 , 结构简单 , 制造、安装和运行都比较方便。 缺点是 : 炉排片用圆钢串联 , 必须保证加工和装配质量 , 否则容易折断 , 而且不便于检修和更换 ; 长时间运行后 , 由于炉排片互柏磨损严重 , 使炉排间隙增大 , 漏煤损失增多。2. 横梁式炉排横梁式炉排适用于蒸发量 20~40t/h 甚至更大的锅炉。其结构与链带式炉排的主要区别在于采用了许多刚性较大的横梁 , 如图 3-8 所示。炉排片装在横梁的相应槽内,横梁固定在传动链条上。传动链条一般是两条 ( 当炉排很宽时 , 可装置多条 ) , 由装在前轴 ( 主动轴 ) 上的链轮带动。横梁式炉排的优点是 : 结...
