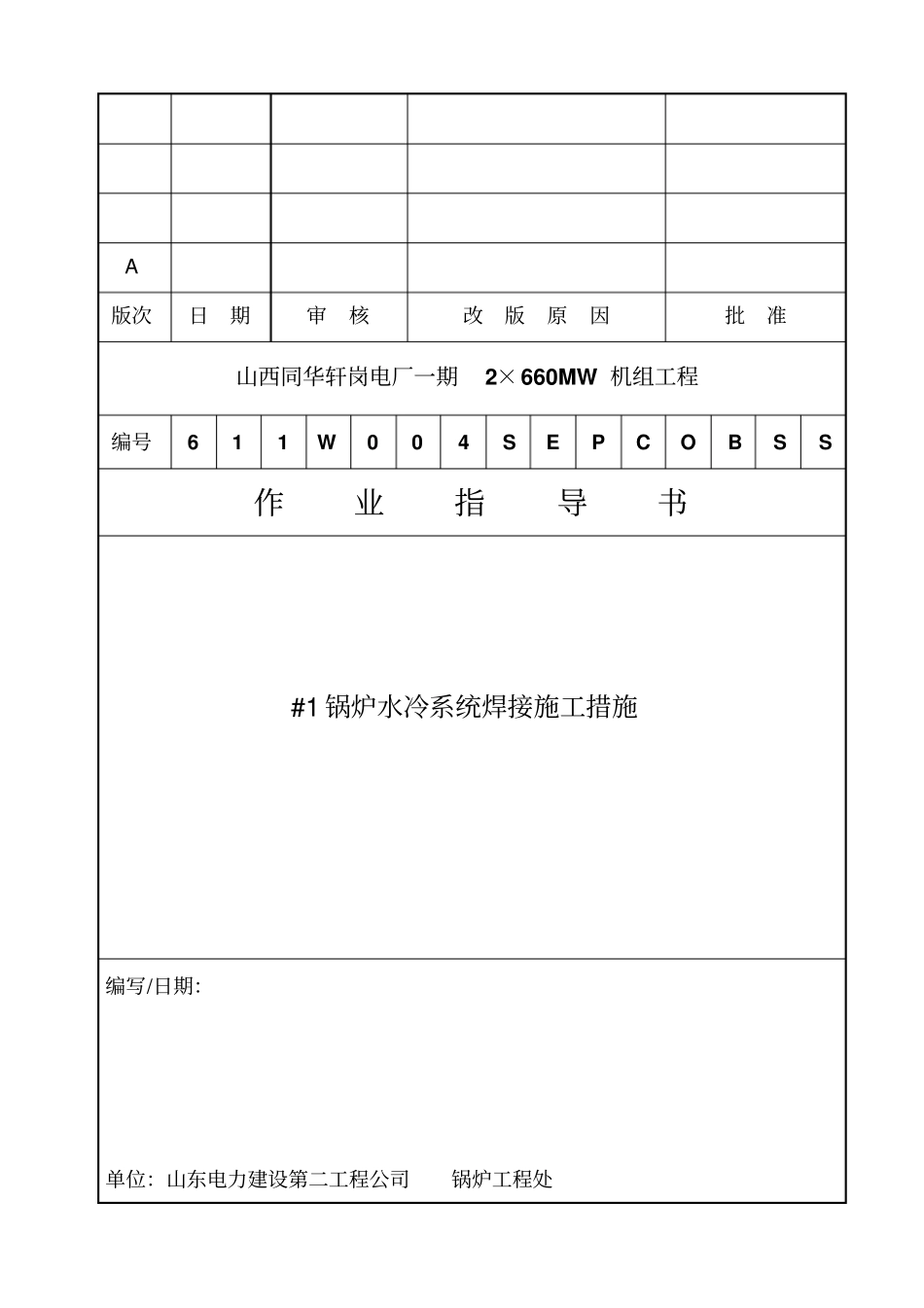

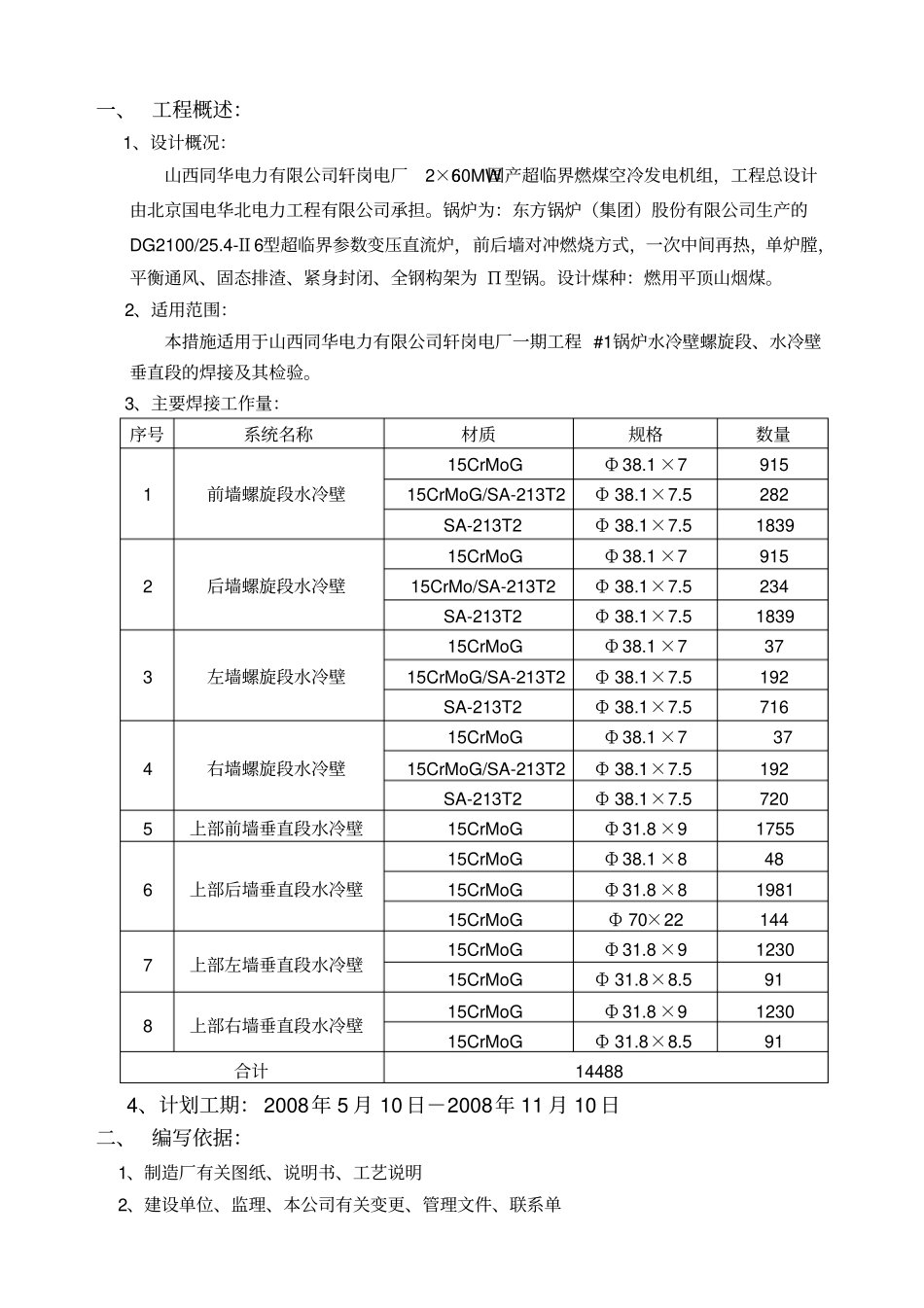

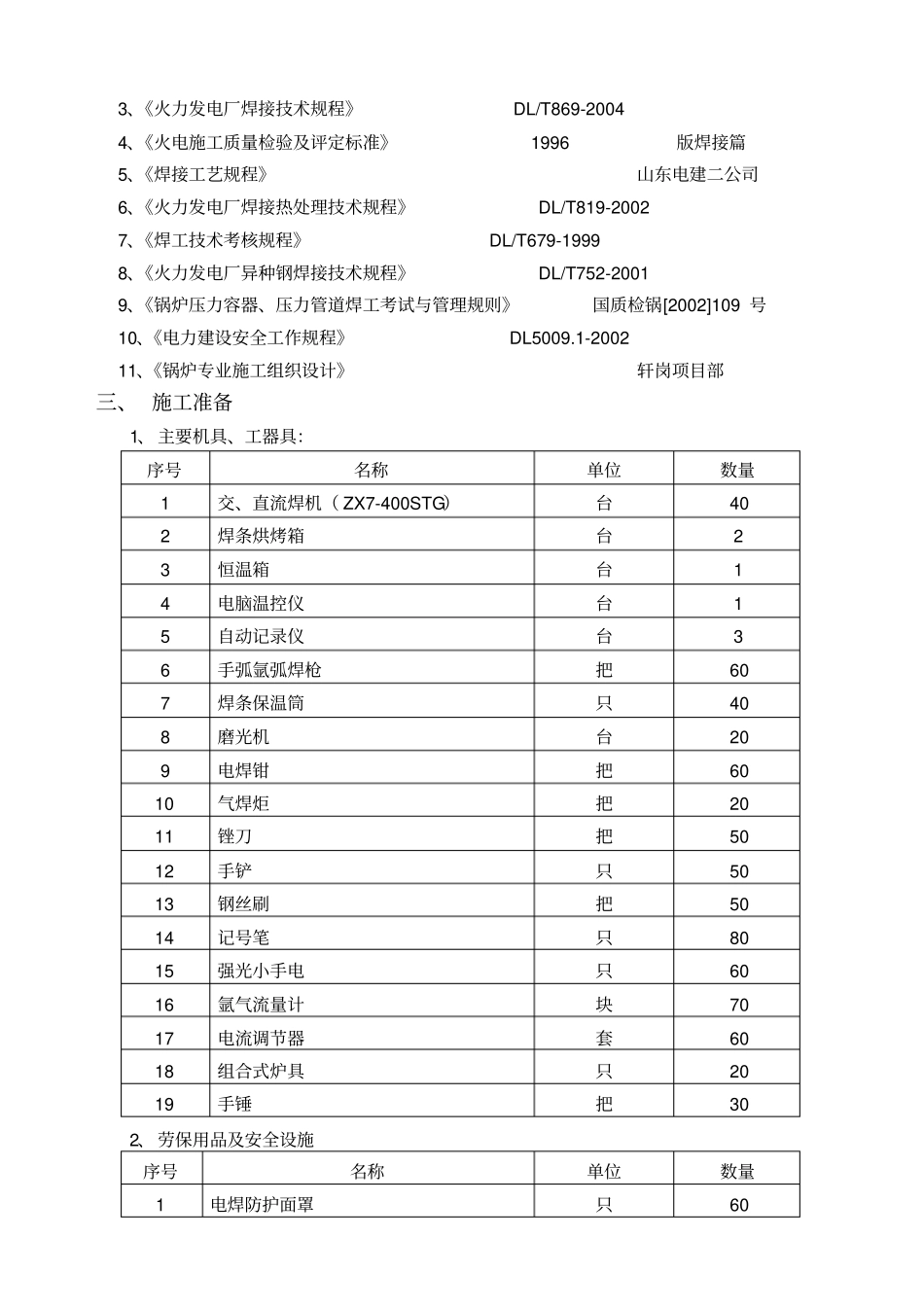

A 版次日期审核改版原因批准山西同华轩岗电厂一期2×660MW 机组工程编号6 1 1 W 0 0 4 S E P C O B S S 作业指导书#1 锅炉水冷系统焊接施工措施编写/日期：单位：山东电力建设第二工程公司锅炉工程处一、 工程概述：1、设计概况：山西同华电力有限公司轩岗电厂2×660MW国产超临界燃煤空冷发电机组，工程总设计由北京国电华北电力工程有限公司承担。锅炉为：东方锅炉（集团）股份有限公司生产的DG2100/25.4-Ⅱ6型超临界参数变压直流炉，前后墙对冲燃烧方式，一次中间再热，单炉膛，平衡通风、固态排渣、紧身封闭、全钢构架为 Π 型锅。设计煤种：燃用平顶山烟煤。2、适用范围：本措施适用于山西同华电力有限公司轩岗电厂一期工程 #1锅炉水冷壁螺旋段、水冷壁垂直段的焊接及其检验。3、主要焊接工作量：序号系统名称材质规格数量1 前墙螺旋段水冷壁15CrMoG Ф 38.1 ×7 915 15CrMoG/SA-213T2 Ф 38.1×7.5 282 SA-213T2 Ф 38.1×7.5 1839 2 后墙螺旋段水冷壁15CrMoG Ф 38.1 ×7 915 15CrMo/SA-213T2 Ф 38.1×7.5 234 SA-213T2 Ф 38.1×7.5 1839 3 左墙螺旋段水冷壁15CrMoG Ф 38.1 ×7 37 15CrMoG/SA-213T2 Ф 38.1×7.5 192 SA-213T2 Ф 38.1×7.5 716 4 右墙螺旋段水冷壁15CrMoG Ф 38.1 ×7 37 15CrMoG/SA-213T2 Ф 38.1×7.5 192 SA-213T2 Ф 38.1×7.5 720 5 上部前墙垂直段水冷壁15CrMoG Ф 31.8 ×9 1755 6 上部后墙垂直段水冷壁15CrMoG Ф 38.1 ×8 48 15CrMoG Ф 31.8 ×8 1981 15CrMoG Ф 70×22 144 7 上部左墙垂直段水冷壁15CrMoG Ф 31.8 ×9 1230 15CrMoG Ф 31.8×8.5 91 8 上部右墙垂直段水冷壁15CrMoG Ф 31.8 ×9 1230 15CrMoG Ф 31.8×8.5 91 合计14488 4、计划工期： 2008年 5 月 10 日－2008年 11 月 10 日二、 编写依据：1、制造厂有关图纸、说明书、工艺说明2、建设单位、监理、本公司有关变更、管理文件、联系单3、《火力发电厂焊接技术规程》 DL/T869-2004 4、《火电施工质量检验及评定标准》 1996版焊接篇5、《焊接工艺规程》山东电建二公司6、《火力发电厂焊接热处理技术规程》 DL/T819-2002 7、《焊工技术考核规程》 DL/T679-1999 8、《火力发电厂异种钢焊接技术规程》 DL/T752-2001 9、《锅炉压力容器、压力管道焊工考试与管理规则》国质检锅[2002]109 号10、《电...
