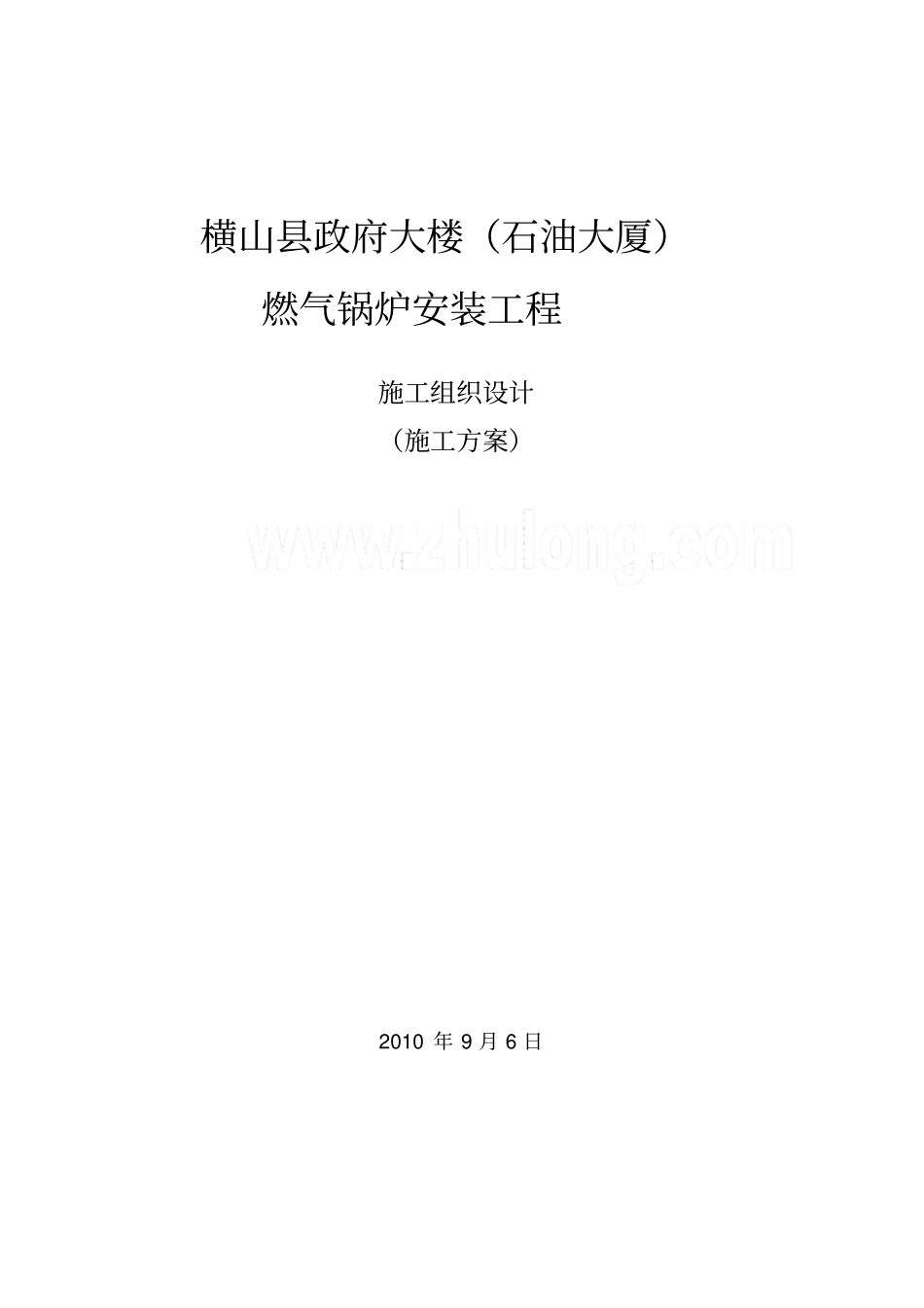

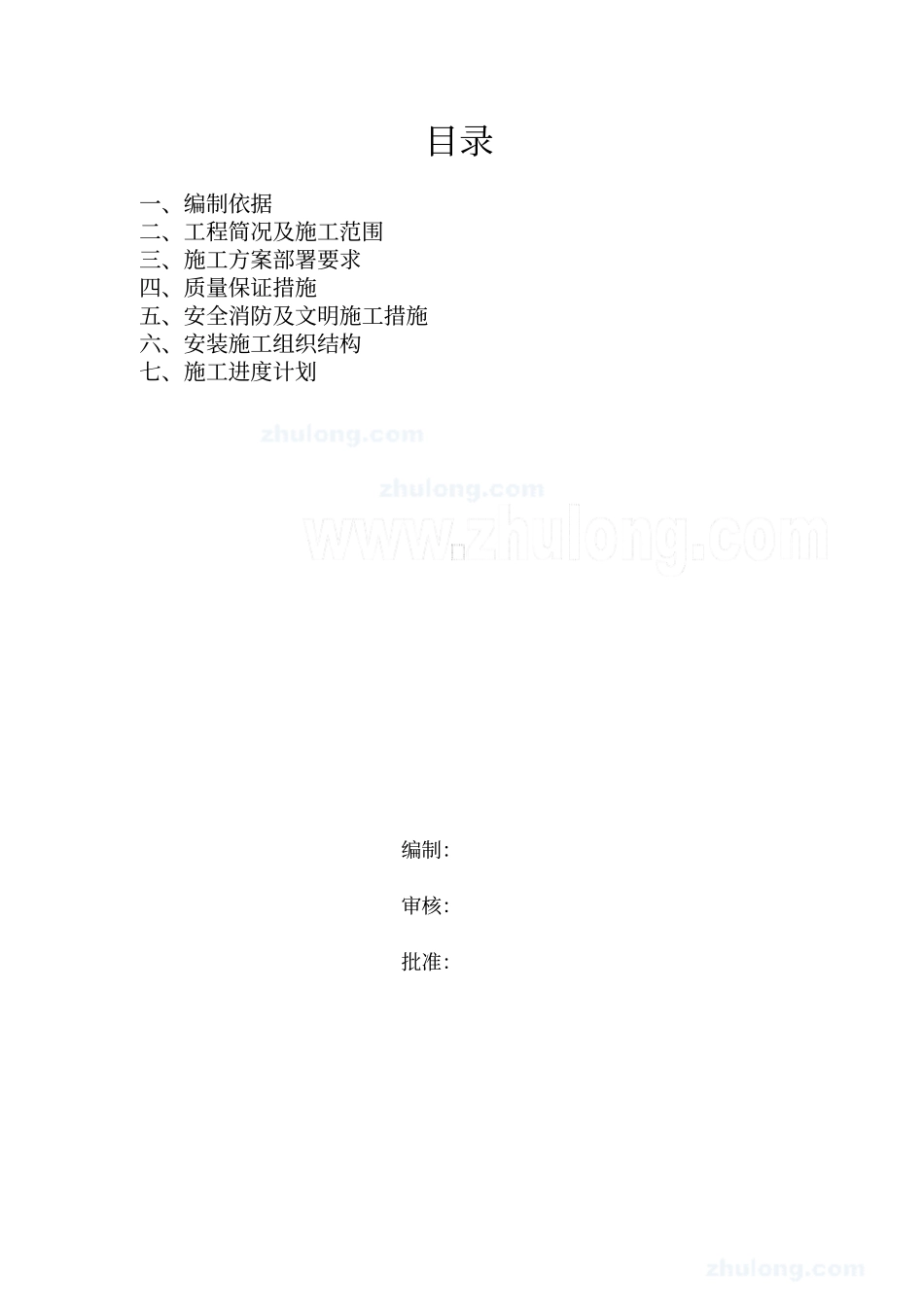

横山县政府大楼（石油大厦）燃气锅炉安装工程施工组织设计（施工方案）2010 年 9 月 6 日目录一、编制依据二、工程简况及施工范围三、施工方案部署要求四、质量保证措施五、安全消防及文明施工措施六、安装施工组织结构七、施工进度计划编制：审核：批准：一、编制依据1.1 方略设计院设计洽商图纸；1.2 国家行业部门现行主要有关质量验评标准和施工验收规范；1.2.1 《蒸汽锅炉安全技术监察规程》1.2.2 《压力容器安全技术监察规程》1.2.3 《工业锅炉安装工程施工及验收规范》GB50273--98 1.2.4 《机械设备安装工程施工及验收通用规范》GB50231--98 1.2.5 《工业金属管道工程施工及验收规范》GB50235— 97 1.2.6 签订的施工合同二、工程简况及施工范围石油大厦锅炉房安装工程为新建工程，锅炉主机及锅炉给水机组、分汽缸设在一层动力间。三台燃气锅炉并列安装于锅炉房北侧，总功率4200KM，最大工作压力1.6Mpa, 锅炉蒸汽输出口径DN100，给水输入口径为DN100，排污管口径为DN40埋地安装（洽商解决），安全阀为DN50双列设置，安全阀泄放管架空引至安全地点排放管低点加有泻水导管（洽商解决）。锅炉房主要工艺管道：主水管为 Φ 210 无缝钢管；一期主送管道为Φ 315 无缝钢管 ( 架空安装) 。二期主送管道为 Φ 219 无缝钢管；给水管道为Φ 40 镀锌钢管( 由二层软水箱接入一层水箱，洽商解决) ；水箱排污管道为 Φ 48 无缝钢管 ( 排至室内地沟) 。锅炉烟囱为单机单排，每台锅炉烟囱设有：防爆阀，阻风阀，输水阀，检测口（洽商解决）。分别接入无动力排烟风道。全部高温管道、设备均做保温棉保温，保温外保护为白铁皮保护。（洽商解决）全自动软水器、软水箱等，设计安排在动力机房二层, 该套设施同时向直燃机组和蒸汽锅炉供给运行软水。三、施工方案部署要求根据本工程锅炉安装的实际现场环境，可采取多点铺开以点连线的施工方案进行施工，即：锅炉、分汽缸软水器、软水箱、一层水箱、烟囱等先行就位安装，再分头做管道连接安装。以达到多增做业面，缩短工期的目的。施工工序：施工准备→现场基础检验→锅炉设备就位→软水箱就位安装→烟道制作→埋地排污管、补水管安装→软水机组安装→锅炉供汽主管安装→软水系统安装→补水泵安装→补水系统安装→烟道安装→供汽管、安全阀管安装→其他支路管道（泄水、放气管等）安装→管道探伤→水压实验→调试运行→移交使用。3.1 施工准备3.1.1 施工技术准备a 组织精...
