锅炉检测控制技术导则

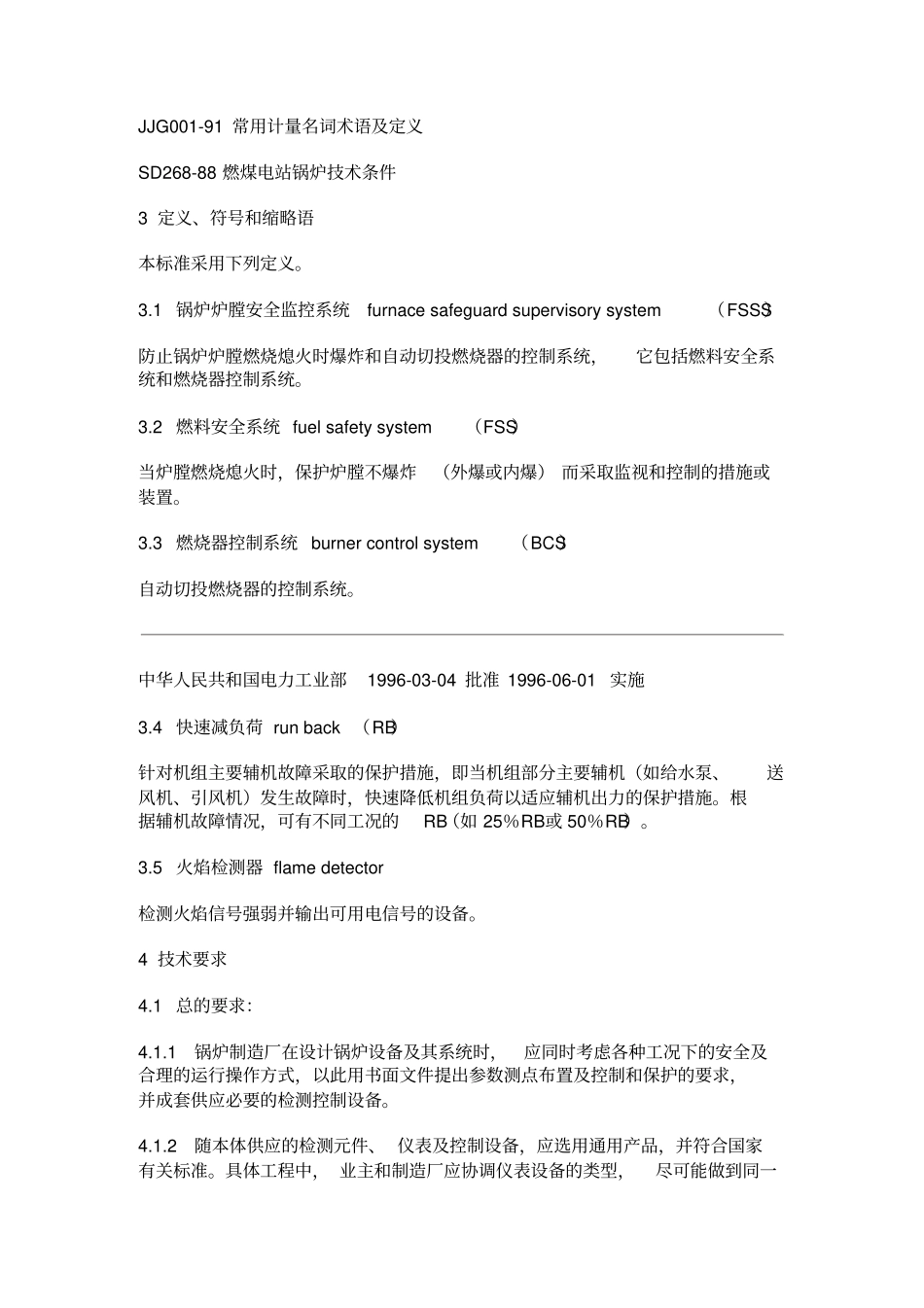

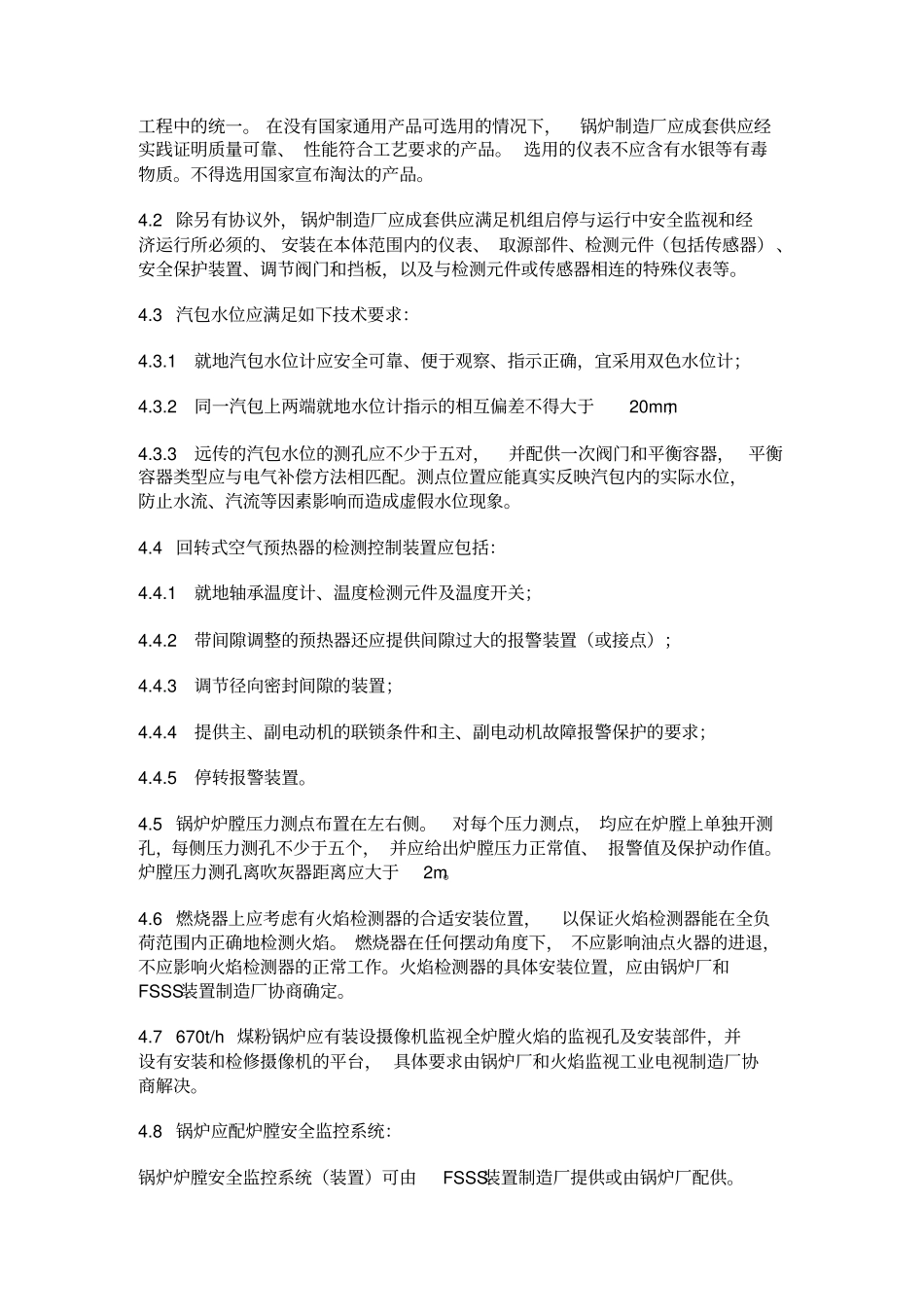

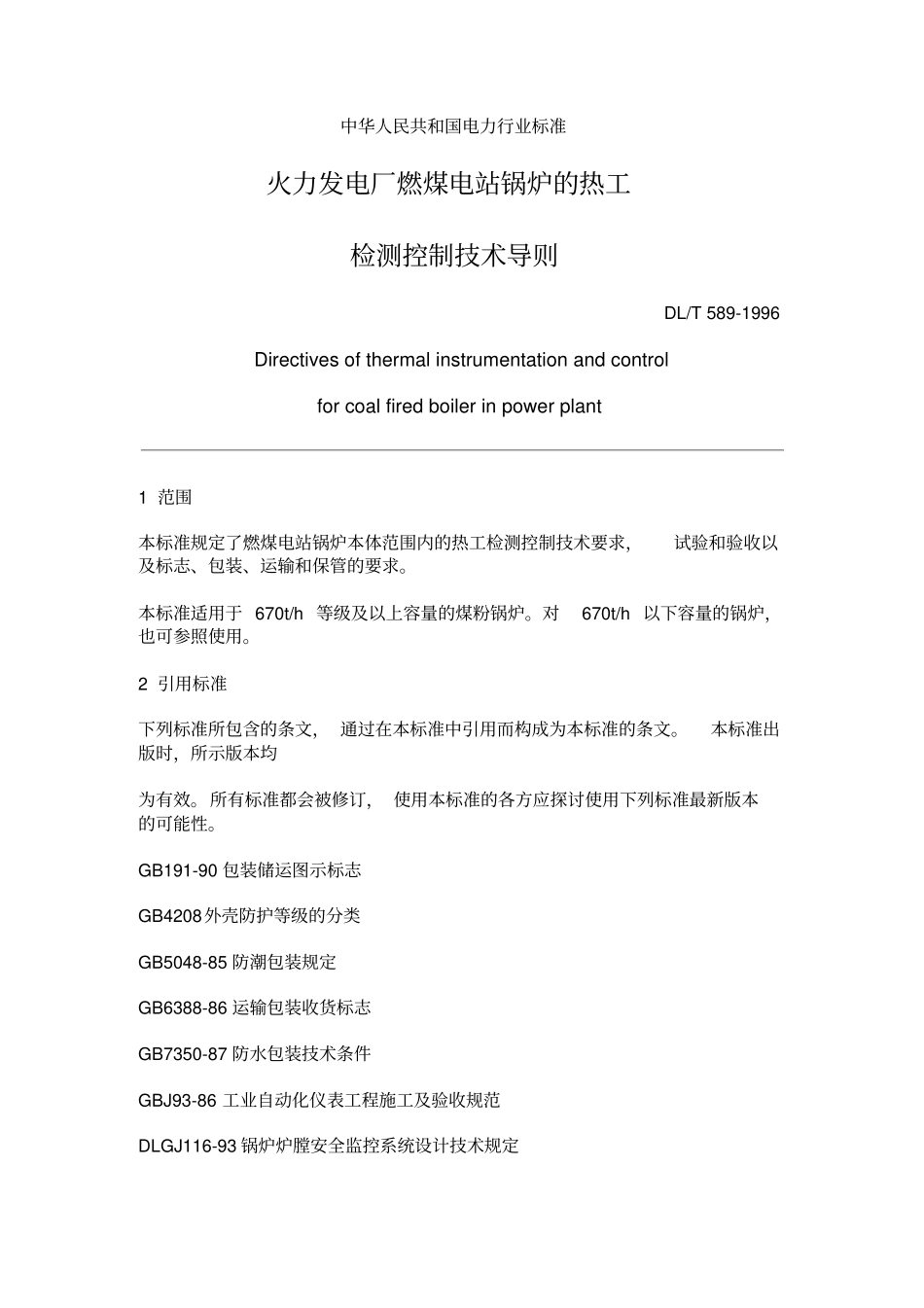

中华人民共和国电力行业标准火力发电厂燃煤电站锅炉的热工检测控制技术导则DL/T 589-1996 Directives of thermal instrumentation and controlfor coal fired boiler in power plant1 范围本标准规定了燃煤电站锅炉本体范围内的热工检测控制技术要求，试验和验收以及标志、包装、运输和保管的要求。本标准适用于 670t/h 等级及以上容量的煤粉锅炉。对670t/h 以下容量的锅炉，也可参照使用。2 引用标准下列标准所包含的条文， 通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订， 使用本标准的各方应探讨使用下列标准最新版本的可能性。GB191-90 包装储运图示标志GB4208 外壳防护等级的分类GB5048-85 防潮包装规定GB6388-86 运输包装收货标志GB7350-87 防水包装技术条件GBJ93-86 工业自动化仪表工程施工及验收规范DLGJ116-93 锅炉炉膛安全监控系统设计技术规定JJG001-91 常用计量名词术语及定义SD268-88 燃煤电站锅炉技术条件3 定义、符号和缩略语本标准采用下列定义。3.1 锅炉炉膛安全监控系统 furnace safeguard supervisory system（FSSS）防止锅炉炉膛燃烧熄火时爆炸和自动切投燃烧器的控制系统，它包括燃料安全系统和燃烧器控制系统。3.2 燃料安全系统 fuel safety system（FSS）当炉膛燃烧熄火时，保护炉膛不爆炸（外爆或内爆） 而采取监视和控制的措施或装置。3.3 燃烧器控制系统 burner control system（BCS）自动切投燃烧器的控制系统。中华人民共和国电力工业部1996-03-04 批准 1996-06-01 实施3.4 快速减负荷 run back （RB）针对机组主要辅机故障采取的保护措施，即当机组部分主要辅机（如给水泵、送风机、引风机）发生故障时，快速降低机组负荷以适应辅机出力的保护措施。根据辅机故障情况，可有不同工况的RB（如 25％RB或 50％RB）。3.5 火焰检测器 flame detector 检测火焰信号强弱并输出可用电信号的设备。4 技术要求4.1 总的要求：4.1.1锅炉制造厂在设计锅炉设备及其系统时，应同时考虑各种工况下的安全及合理的运行操作方式，以此用书面文件提出参数测点布置及控制和保护的要求，并成套供应必要的检测控制设备。4.1.2 随本体供应的检测元件、 仪表及控制设备，应选用通用产品，并符合国家有关标准。具体工程中， 业主和制造厂应协调仪表设备的类型，尽可能做到同一工程中的统一。 在没有国家通用产品可选用的情况下...
