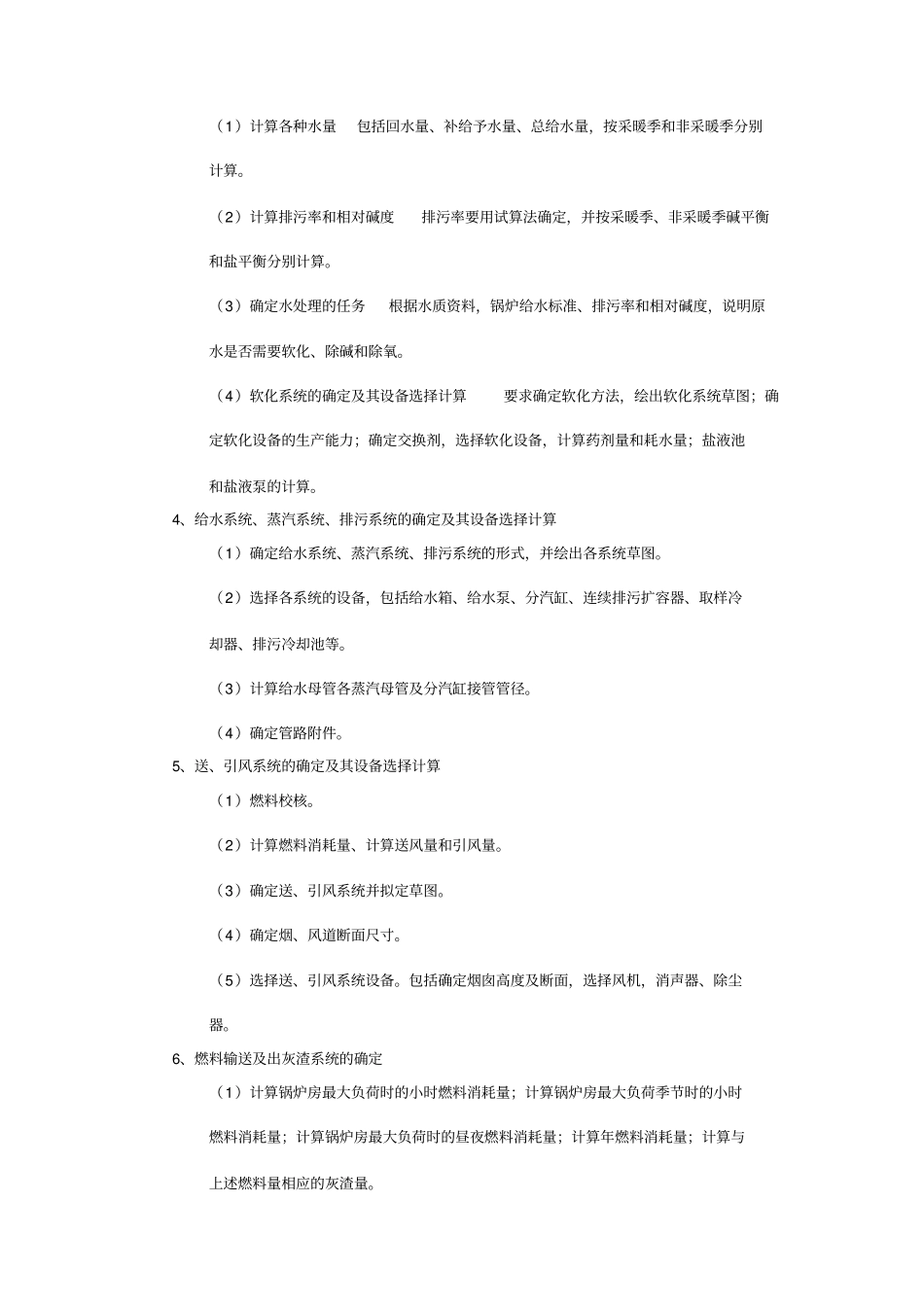

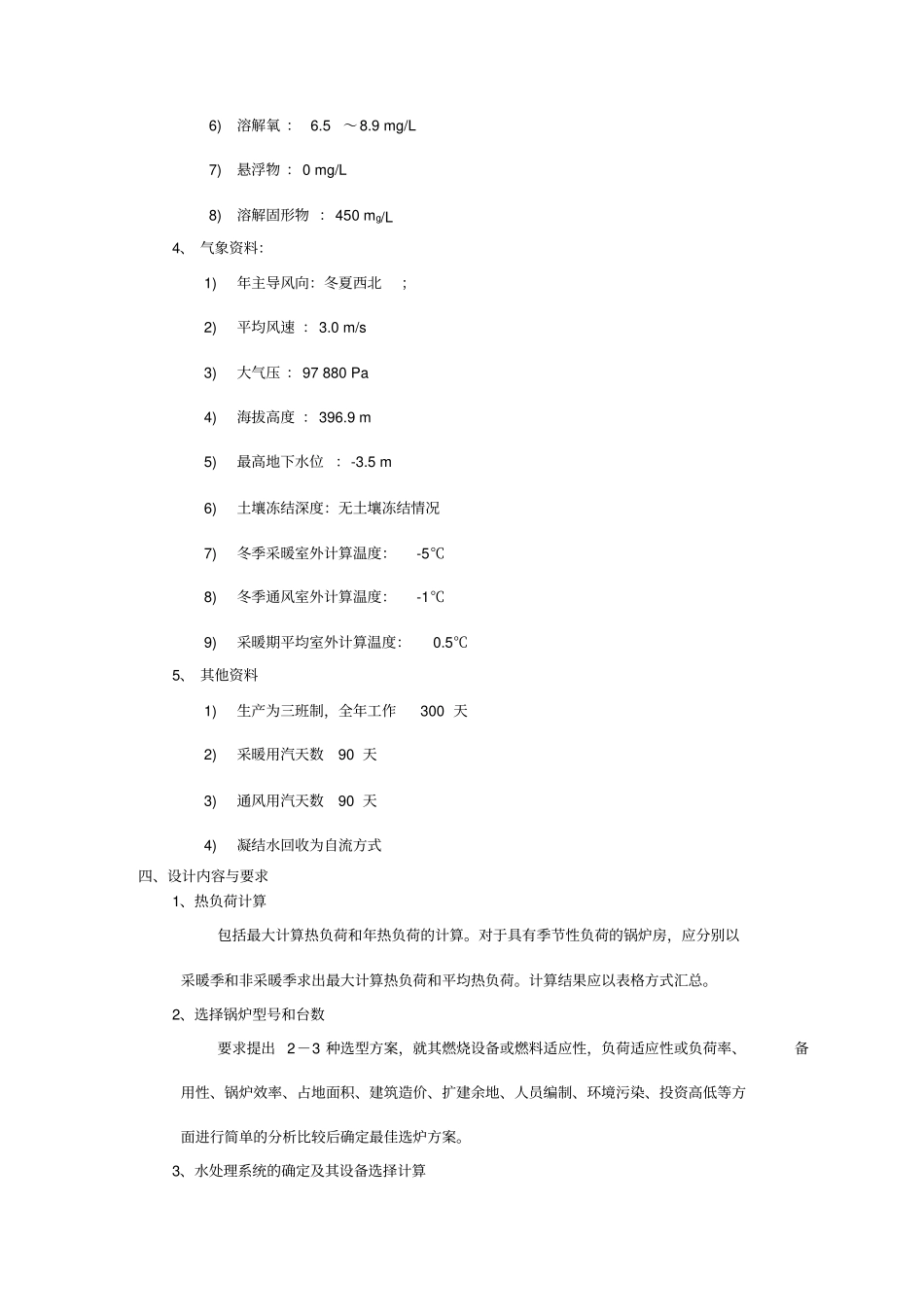

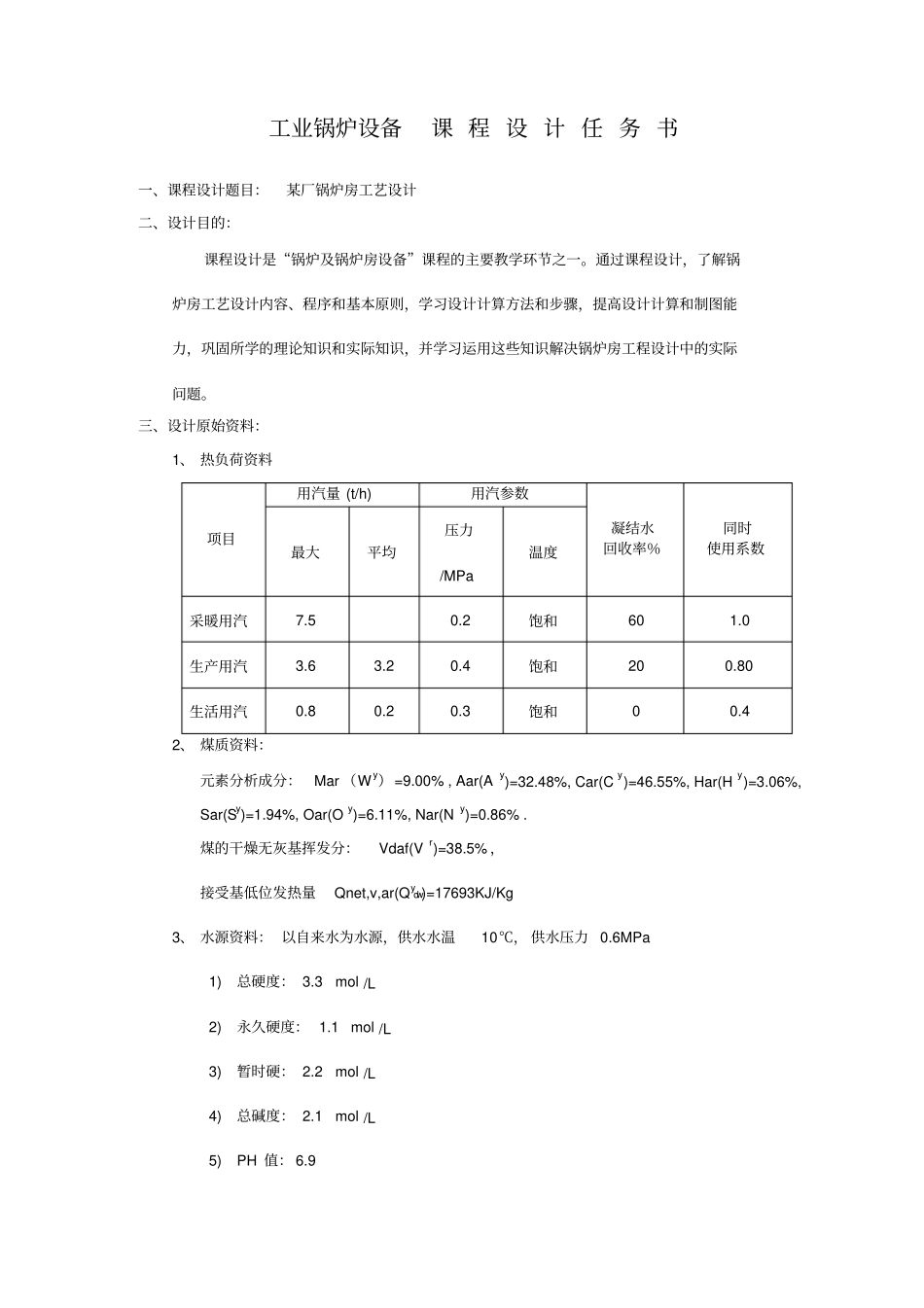

工业锅炉设备课 程 设 计 任 务 书一、课程设计题目：某厂锅炉房工艺设计二、设计目的：课程设计是“锅炉及锅炉房设备”课程的主要教学环节之一。通过课程设计，了解锅炉房工艺设计内容、程序和基本原则，学习设计计算方法和步骤，提高设计计算和制图能力，巩固所学的理论知识和实际知识，并学习运用这些知识解决锅炉房工程设计中的实际问题。三、设计原始资料：1、 热负荷资料项目用汽量 (t/h) 用汽参数凝结水回收率％同时使用系数最大平均压力/MPa 温度采暖用汽7.5 0.2 饱和60 1.0 生产用汽3.6 3.2 0.4 饱和20 0.80 生活用汽0.8 0.2 0.3 饱和0 0.4 2、 煤质资料：元素分析成分：Mar （Wy）=9.00% , Aar(Ay)=32.48%, Car(Cy)=46.55%, Har(Hy)=3.06%, Sar(Sy)=1.94%, Oar(Oy)=6.11%, Nar(Ny)=0.86% .煤的干燥无灰基挥发分：Vdaf(Vr)=38.5% ，接受基低位发热量Qnet,v,ar(Qydw)=17693KJ/Kg3、 水源资料： 以自来水为水源，供水水温10℃， 供水压力 0.6MPa1)总硬度： 3.3 mol /L2)永久硬度： 1.1 mol /L3)暂时硬： 2.2 mol /L4)总碱度： 2.1 mol /L5)PH 值： 6.9 6)溶解氧 ： 6.5～8.9 mg/L 7)悬浮物 ：0 mg/L 8)溶解固形物 ：450 mg/L4、 气象资料：1)年主导风向：冬夏西北；2)平均风速 ：3.0 m/s 3)大气压 ：97 880 Pa 4)海拔高度 ：396.9 m 5)最高地下水位 ：-3.5 m 6)土壤冻结深度：无土壤冻结情况7)冬季采暖室外计算温度：-5℃8)冬季通风室外计算温度：-1℃9)采暖期平均室外计算温度：0.5℃5、 其他资料1)生产为三班制，全年工作300 天2)采暖用汽天数90 天3)通风用汽天数90 天4)凝结水回收为自流方式四、设计内容与要求1、热负荷计算包括最大计算热负荷和年热负荷的计算。对于具有季节性负荷的锅炉房，应分别以采暖季和非采暖季求出最大计算热负荷和平均热负荷。计算结果应以表格方式汇总。2、选择锅炉型号和台数要求提出 2－3 种选型方案，就其燃烧设备或燃料适应性，负荷适应性或负荷率、备用性、锅炉效率、占地面积、建筑造价、扩建余地、人员编制、环境污染、投资高低等方面进行简单的分析比较后确定最佳选炉方案。3、水处理系统的确定及其设备选择计算（1）计算各种水量包括回水量、补给予水量、总给水量，按采暖季和非采暖季分别计算。（2）计算排污率和相对碱度排污率要用试算法确定，并按采暖季、非采暖季碱平衡和盐平衡分别计算。（3）确定水处理...
