锐捷实训1标准IP访问控制列表的配置

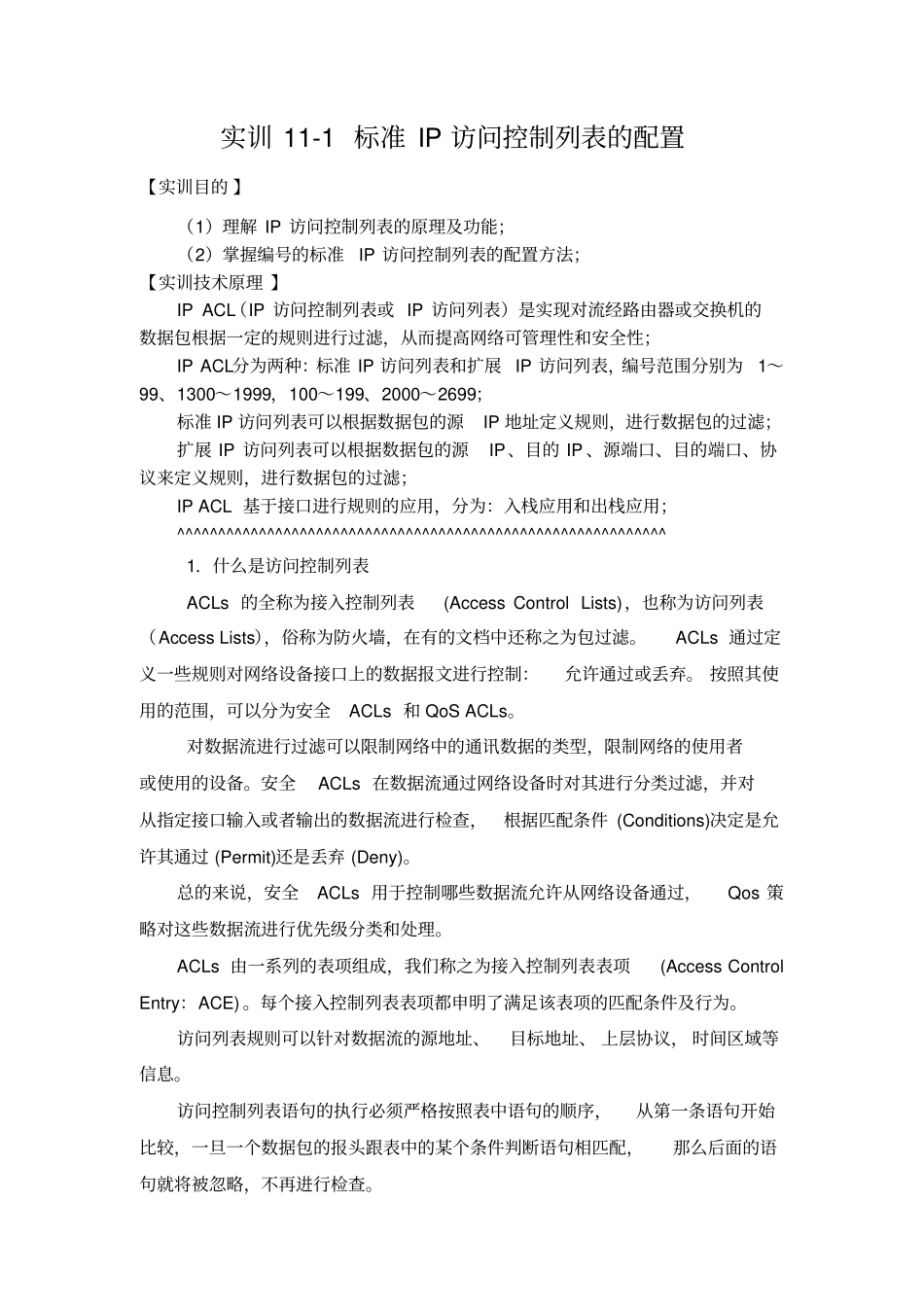

实训 11-1 标准 IP 访问控制列表的配置【实训目的 】（1）理解 IP 访问控制列表的原理及功能；（2）掌握编号的标准IP 访问控制列表的配置方法；【实训技术原理 】IP ACL（IP 访问控制列表或 IP 访问列表）是实现对流经路由器或交换机的数据包根据一定的规则进行过滤，从而提高网络可管理性和安全性；IP ACL分为两种：标准 IP 访问列表和扩展 IP 访问列表，编号范围分别为1～99、1300～1999，100～199、2000～2699；标准 IP 访问列表可以根据数据包的源IP 地址定义规则，进行数据包的过滤；扩展 IP 访问列表可以根据数据包的源IP、目的 IP 、源端口、目的端口、协议来定义规则，进行数据包的过滤；IP ACL 基于接口进行规则的应用，分为：入栈应用和出栈应用；^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^ 1．什么是访问控制列表ACLs 的全称为接入控制列表(Access Control Lists)，也称为访问列表（Access Lists），俗称为防火墙，在有的文档中还称之为包过滤。ACLs 通过定义一些规则对网络设备接口上的数据报文进行控制：允许通过或丢弃。 按照其使用的范围，可以分为安全ACLs 和 QoS ACLs。对数据流进行过滤可以限制网络中的通讯数据的类型，限制网络的使用者或使用的设备。安全ACLs 在数据流通过网络设备时对其进行分类过滤，并对从指定接口输入或者输出的数据流进行检查，根据匹配条件 (Conditions)决定是允许其通过 (Permit)还是丢弃 (Deny)。总的来说，安全ACLs 用于控制哪些数据流允许从网络设备通过，Qos 策略对这些数据流进行优先级分类和处理。ACLs 由一系列的表项组成，我们称之为接入控制列表表项(Access Control Entry：ACE) 。每个接入控制列表表项都申明了满足该表项的匹配条件及行为。访问列表规则可以针对数据流的源地址、目标地址、 上层协议， 时间区域等信息。访问控制列表语句的执行必须严格按照表中语句的顺序，从第一条语句开始比较，一旦一个数据包的报头跟表中的某个条件判断语句相匹配，那么后面的语句就将被忽略，不再进行检查。2．基本 IP 访问控制列表创建访问列表时， 定义的规则将应用于设备上所有的分组报文，设备通过判断分组是否与规则匹配来决定是否转发或阻断分组报文。基本访问列表包括标准访问列表和扩展访问列表，访问列表中定义的典型规则主要有以下：源地址目标地址上层协议时间区域标准 IP 访问列表（编号为1 - 99，1300 - ...
