吊挂玻璃幕墙说明VIP专享VIP免费

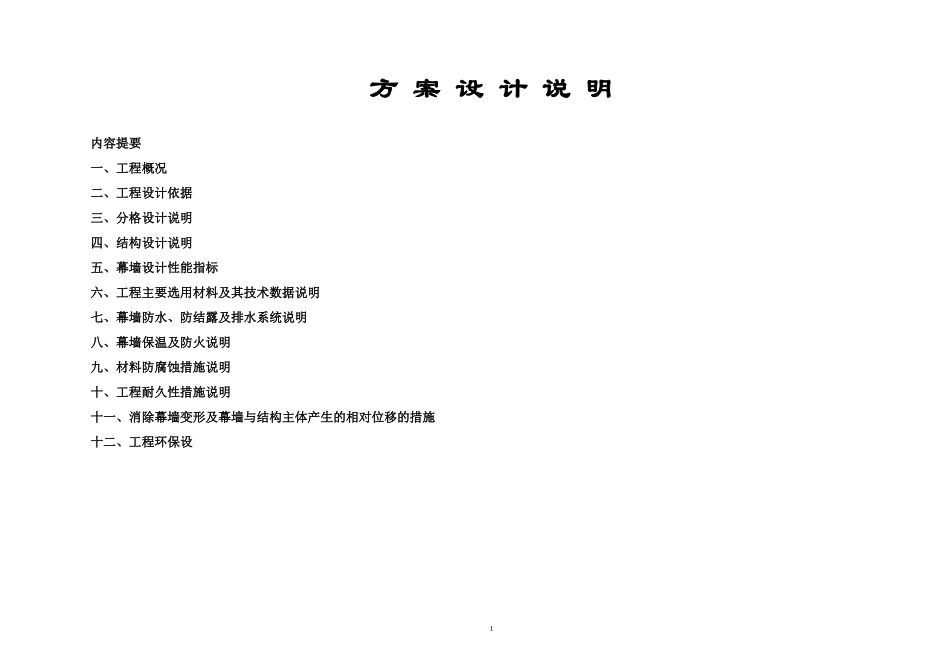

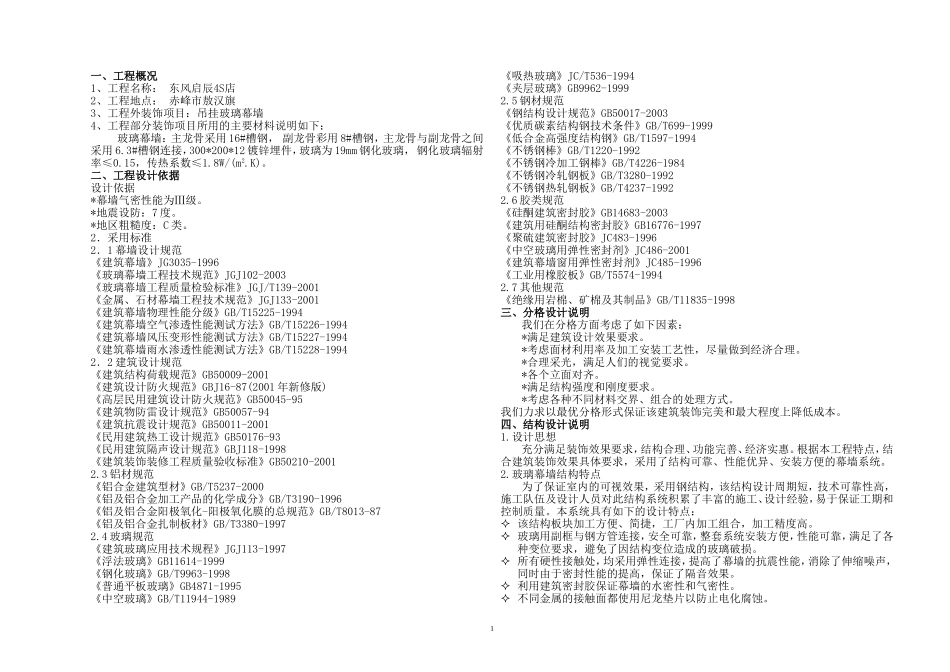

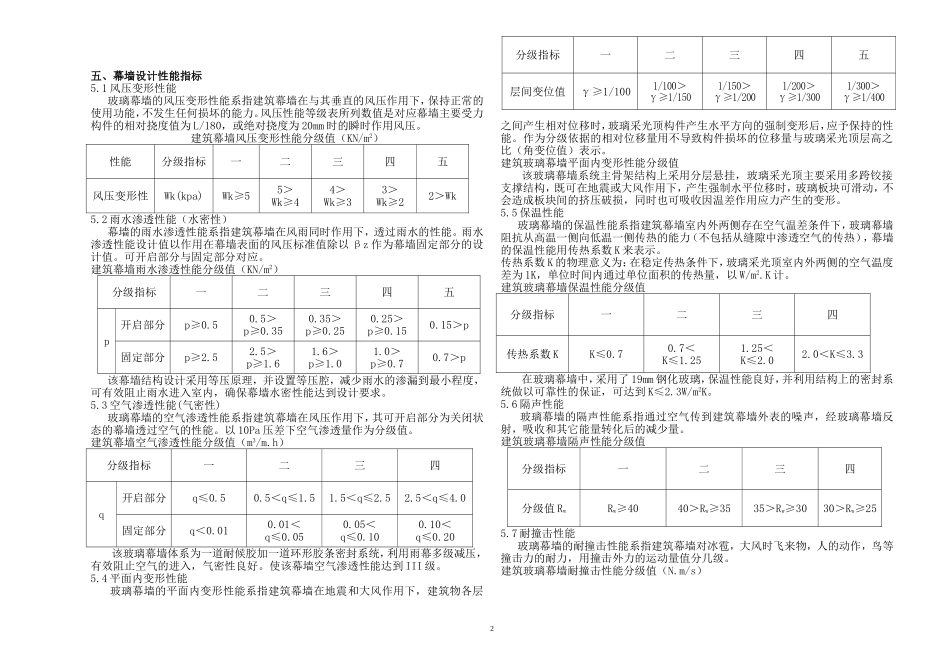

方案设计说明内容提要一、工程概况二、工程设计依据三、分格设计说明四、结构设计说明五、幕墙设计性能指标六、工程主要选用材料及其技术数据说明七、幕墙防水、防结露及排水系统说明八、幕墙保温及防火说明九、材料防腐蚀措施说明十、工程耐久性措施说明十一、消除幕墙变形及幕墙与结构主体产生的相对位移的措施十二、工程环保设1一、工程概况1、工程名称：东风启辰4S店2、工程地点：赤峰市敖汉旗3、工程外装饰项目：吊挂玻璃幕墙4、工程部分装饰项目所用的主要材料说明如下：玻璃幕墙：主龙骨采用16#槽钢，副龙骨彩用8#槽钢，主龙骨与副龙骨之间采用6.3#槽钢连接，300*200*12镀锌埋件，玻璃为19mm钢化玻璃，钢化玻璃辐射率≤0.15，传热系数≤1.8W/(m2.K)。二、工程设计依据设计依据*幕墙气密性能为Ⅲ级。*地震设防：7度。*地区粗糙度：C类。2．采用标准2．1幕墙设计规范《建筑幕墙》JG3035-1996《玻璃幕墙工程技术规范》JGJ102-2003《玻璃幕墙工程质量检验标准》JGJ/T139-2001《金属、石材幕墙工程技术规范》JGJ133-2001《建筑幕墙物理性能分级》GB/T15225-1994《建筑幕墙空气渗透性能测试方法》GB/T15226-1994《建筑幕墙风压变形性能测试方法》GB/T15227-1994《建筑幕墙雨水渗透性能测试方法》GB/T15228-19942．2建筑设计规范《建筑结构荷载规范》GB50009-2001《建筑设计防火规范》GBJ16-87(2001年新修版)《高层民用建筑设计防火规范》GB50045-95《建筑物防雷设计规范》GB50057-94《建筑抗震设计规范》GB50011-2001《民用建筑热工设计规范》GB50176-93《民用建筑隔声设计规范》GBJ118-1998《建筑装饰装修工程质量验收标准》GB50210-20012.3铝材规范《铝合金建筑型材》GB/T5237-2000《铝及铝合金加工产品的化学成分》GB/T3190-1996《铝及铝合金阳极氧化-阳极氧化膜的总规范》GB/T8013-87《铝及铝合金扎制板材》GB/T3380-19972.4玻璃规范《建筑玻璃应用技术规程》JGJ113-1997《浮法玻璃》GB11614-1999《钢化玻璃》GB/T9963-1998《普通平板玻璃》GB4871-1995《中空玻璃》GB/T11944-1989《吸热玻璃》JC/T536-1994《夹层玻璃》GB9962-19992.5钢材规范《钢结构设计规范》GB50017-2003《优质碳素结构钢技术条件》GB/T699-1999《低合金高强度结构钢》GB/T1597-1994《不锈钢棒》GB/T1220-1992《不锈钢冷加工钢棒》GB/T4226-1984《不锈钢冷轧钢板》GB/T3280-1992《不锈钢热轧钢板》GB/T4237-19922.6胶类规范《硅酮建筑密封胶》GB14683-2003《建筑用硅酮结构密封胶》GB16776-1997《聚硫建筑密封胶》JC483-1996《中空玻璃用弹性密封剂》JC486-2001《建筑幕墙窗用弹性密封剂》JC485-1996《工业用橡胶板》GB/T5574-19942.7其他规范《绝缘用岩棉、矿棉及其制品》GB/T11835-1998三、分格设计说明我们在分格方面考虑了如下因素：*满足建筑设计效果要求。*考虑面材利用率及加工安装工艺性，尽量做到经济合理。*合理采光，满足人们的视觉要求。*各个立面对齐。*满足结构强度和刚度要求。*考虑各种不同材料交界、组合的处理方式。我们力求以最优分格形式保证该建筑装饰完美和最大程度上降低成本。四、结构设计说明1.设计思想充分满足装饰效果要求，结构合理、功能完善、经济实惠。根据本工程特点，结合建筑装饰效果具体要求，采用了结构可靠、性能优异、安装方便的幕墙系统。2.玻璃幕墙结构特点为了保证室内的可视效果，采用钢结构，该结构设计周期短，技术可靠性高，施工队伍及设计人员对此结构系统积累了丰富的施工、设计经验，易于保证工期和控制质量。本系统具有如下的设计特点：该结构板块加工方便、简捷，工厂内加工组合，加工精度高。玻璃用副框与钢方管连接，安全可靠，整套系统安装方便，性能可靠，满足了各种变位要求，避免了因结构变位造成的玻璃破损。所有硬性接触处，均采用弹性连接，提高了幕墙的抗震性能，消除了伸缩噪声，同时由于密封性能的提高，保证了隔音效果。利用建筑密封胶保证幕墙的水密性和气密性。不同金属的接触面都使用尼龙垫片以防止电化腐蚀。1五、幕墙设计性能指标5.1风压变形性能玻璃幕墙的风压变形性能系指建筑幕墙在与其垂直的风压作用下，保持正常的使...
