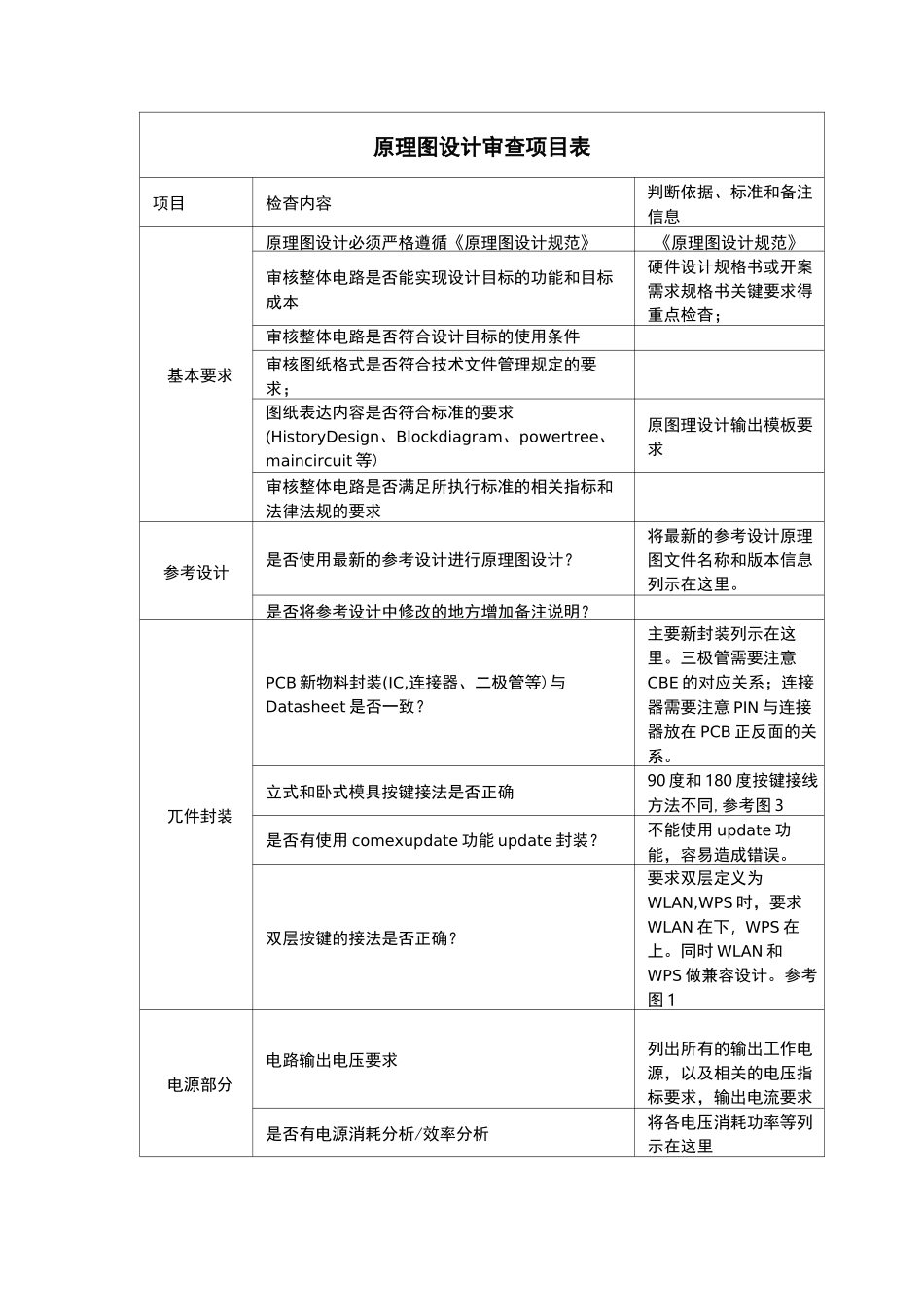

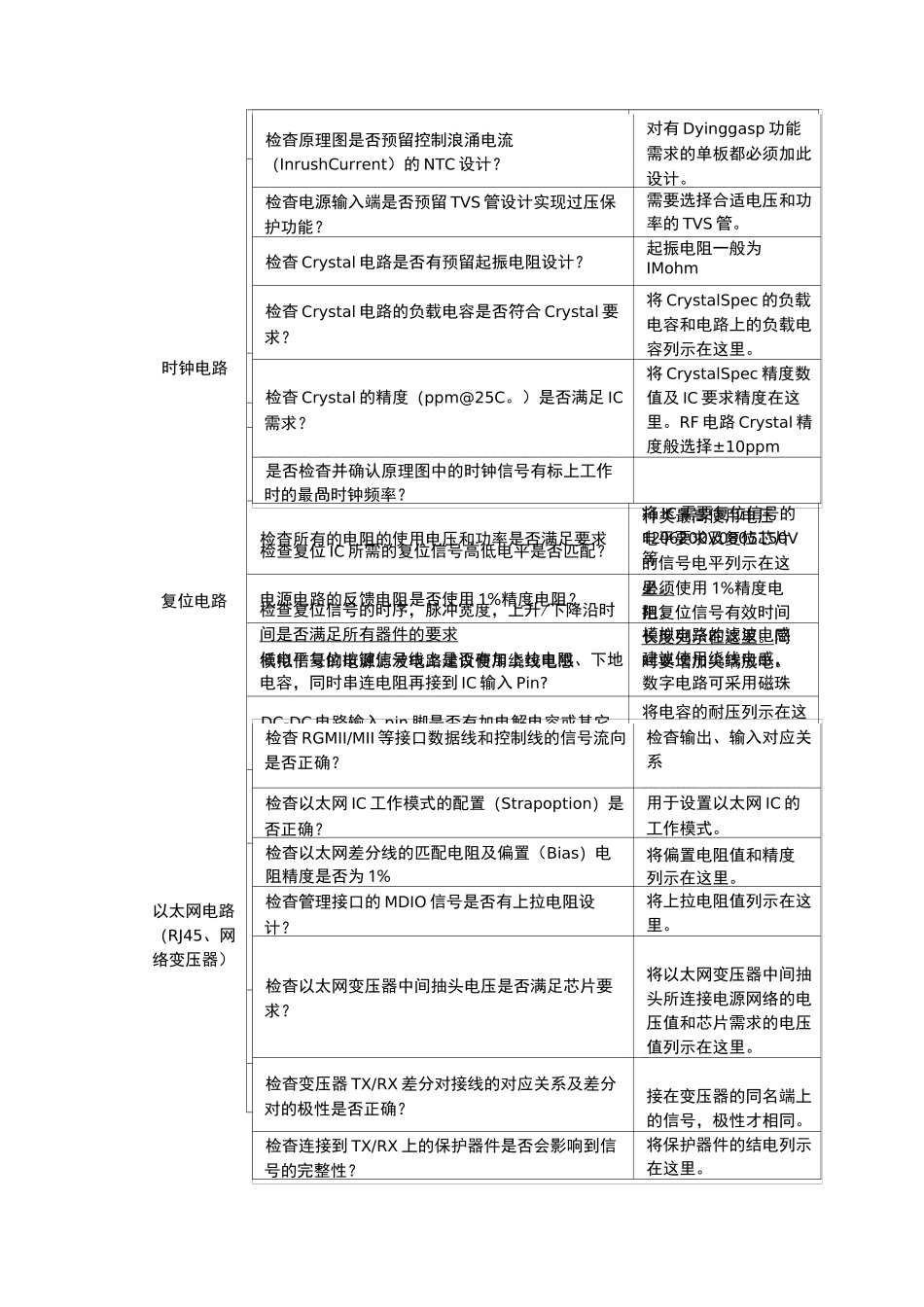

原理图设计审查项目表项目检杳内容判断依据、标准和备注信息基本要求原理图设计必须严格遵循《原理图设计规范》《原理图设计规范》审核整体电路是否能实现设计目标的功能和目标成本硬件设计规格书或开案需求规格书关键要求得重点检杳；审核整体电路是否符合设计目标的使用条件审核图纸格式是否符合技术文件管理规定的要求；图纸表达内容是否符合标准的要求(HistoryDesign、Blockdiagram、powertree、maincircuit 等)原图理设计输出模板要求审核整体电路是否满足所执行标准的相关指标和法律法规的要求参考设计是否使用最新的参考设计进行原理图设计？将最新的参考设计原理图文件名称和版本信息列示在这里。是否将参考设计中修改的地方增加备注说明？兀件封装PCB 新物料封装(IC,连接器、二极管等)与Datasheet 是否一致？主要新封装列示在这里。三极管需要注意CBE 的对应关系；连接器需要注意 PIN 与连接器放在 PCB 正反面的关系。立式和卧式模具按键接法是否正确90 度和 180 度按键接线方法不同,参考图 3是否有使用 comexupdate 功能 update 封装？不能使用 update 功能，容易造成错误。双层按键的接法是否正确？要求双层定义为WLAN,WPS 时，要求WLAN 在下，WPS 在上。同时 WLAN 和WPS 做兼容设计。参考图 1电源部分电路输出电压要求列出所有的输出工作电源，以及相关的电压指标要求，输出电流要求是否有电源消耗分析/效率分析将各电压消耗功率等列示在这里检杳电解电容的寿命是否满足要求？将电解电容的寿命长度列示在这里整流输出的电解电容是否米用高频低阻系列的兀器件必须采用低 ESR,电压，电流纹波等必须满足电解电容规格，寿命 2000 小时以上，对于重负载的电解电容，建议寿命使用 4000 小时以上，电解电容按 70%降额使用；整流输出的电解电容是否考虑了电流纹波对兀器件寿命的影响整流输出的电解电容是否考虑了降额使用电源 IC 是否满足功率消耗？其封装是否满足热消耗？将电源 IC 消耗功率标示在这里，将电源 IC 封装列示在这里检杳所有的电阻的使用电压和功率是否满足要求种类最高使用电压1206200V0805150V等电源电路的反馈电阻是否使用 1%精度电阻？必须使用 1%精度电阻。模拟信号的电源滤波电路建议使用绕线电感模拟电路的滤波电感建议使用绕线电感，数字电路可采用磁珠DC-DC 电路输入 pin 脚是否有加电解电容或其它类型的大容量电容。将电容的耐压列示在这里。耐压至少要有 50%余量。DC-DC...
