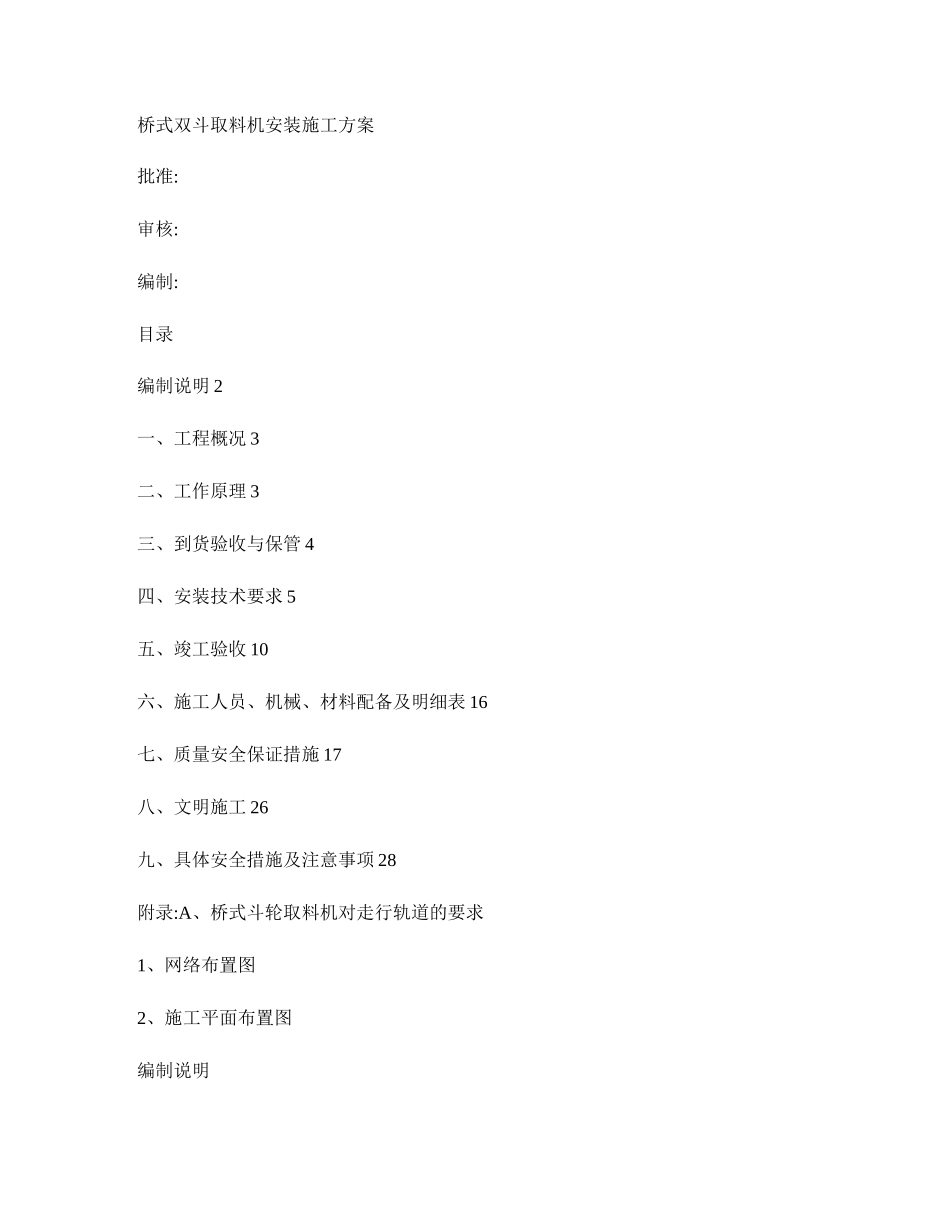

桥式双斗取料机安装施工方案批准:审核:编制:目录编制说明 2一、工程概况 3二、工作原理 3三、到货验收与保管 4四、安装技术要求 5五、竣工验收 10六、施工人员、机械、材料配备及明细表 16七、质量安全保证措施 17八、文明施工 26九、具体安全措施及注意事项 28附录:A、桥式斗轮取料机对走行轨道的要求1、网络布置图2、施工平面布置图编制说明本方案根据 XXXX 所出铝矿均化堆场(G676-103YH 施工图、工程联系单和相关国家技术标准编制,由于设备未到现场,很多尺寸还无法复查,仅仅依据图纸提供数据编制。该设备行走轨道依据设备厂家所提供的要求验收,具体数据见附录 1。质量安全管理体系在整个工程的施工组织设计中已经进行了详尽的规定,这里只是贯彻相关的措施,保证质量安全管理落到实处,起到进一步明确的作用。人员机具配置根据公司现有资源和定额工时配置,进度计划也是按照所配置的资源进行编排,如果与实际有出入,根据施工现场需求调整。桥式双斗轮取料机安装施工方案一、工程概况混匀取料机是现代化大型企业贮排料场所必备的设备之一,是一种高效率连续作业的散料装卸机械设备。该设备能把贮料场的物料按一定的取料工艺取走,运送到用料场所,即完成排料作业。取料机工作效率高,可节省大量劳动力、改善劳动条件,因此被国内外广泛采用。桥式双斗轮取料机主要用于铝厂均化铝土矿混匀取料工作，主要技术规格参数及操作方式:轨距:32m(轴距 8m，生产能力:100〜650t/h(铝土矿 r=1.65t/立方米,堆料场参数:堆高 10m,堆宽 26-28m,堆长 330.6m，供电电源:380V(50Hz,控制电源 220V(50Hz,供电方式:电缆卷筒，最大轮压:280KN，操作方式:手动,单动,PLC 自动控制。该机为桥式结构,双斗轮取料,瞬时生产力均衡,双侧料耙,耙料效果好,整机结构简单、操作方便。二、工作原理桥式双斗轮取料机利用斗轮连续取料,用机上的带式输送机连续堆料的有轨式装卸机械。它是散状物料(散料储料场内的专用机械,是在斗轮挖掘机的基础上演变而来的,与布料机、带式输送机组成均化库料场运输机械化系统,生产能力每小时可达 650 多吨。斗轮取料机的作业有很强的规律性,易实现自动化。控制方式有手动、半自动和自动等。桥架式斗轮取料机有一个象桥式起重机一样的金属构架和一个带着斗轮运行的小车架。桥架横梁上有一条固定的带式输送机,在桥架一侧的料场带式输送机线上设有随桥架运行的尾车。无格式斗轮通过圆形滚道、支承轮、挡轮套装在桥架运行的小车上,桥架内装有带...
