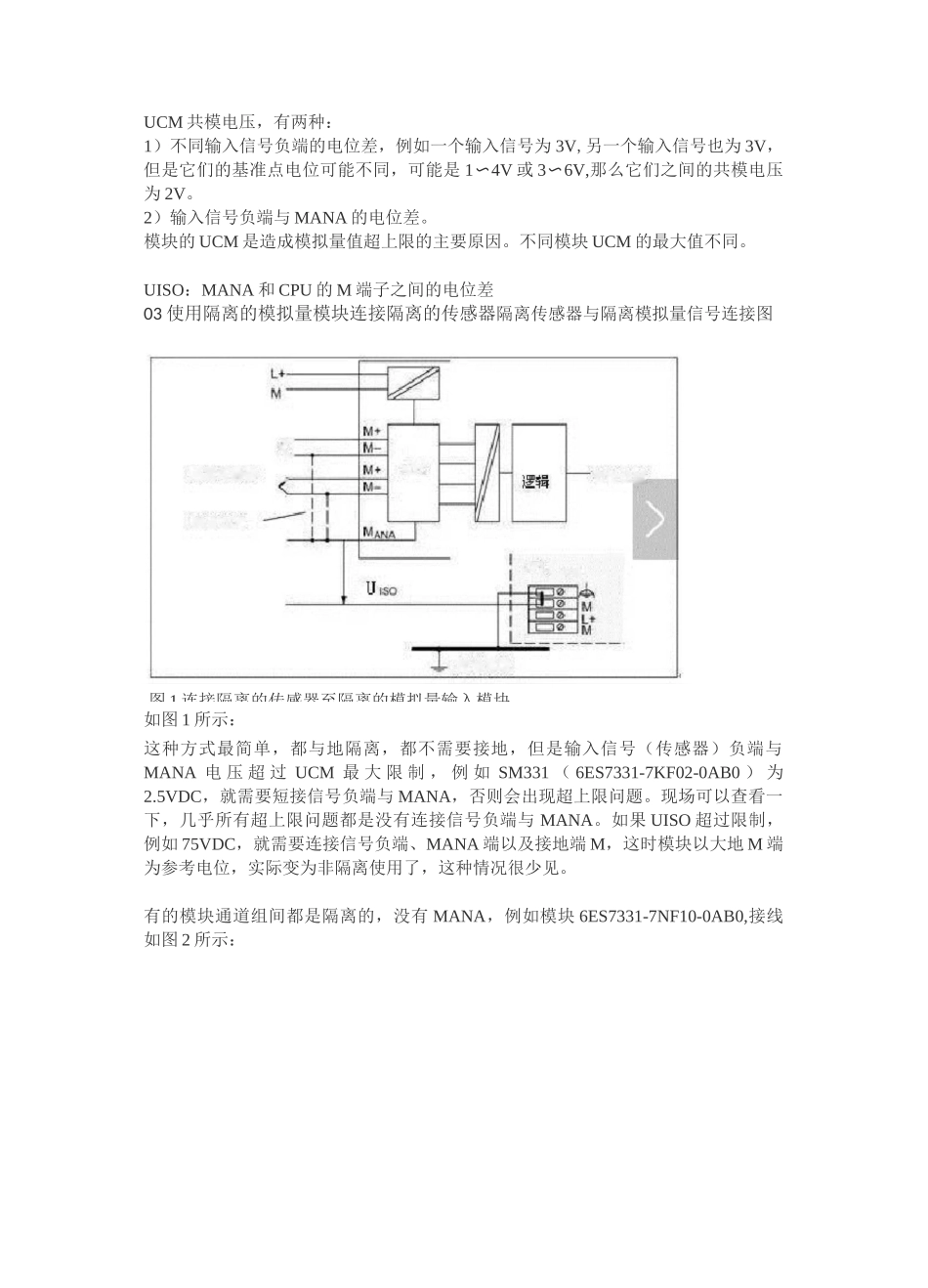

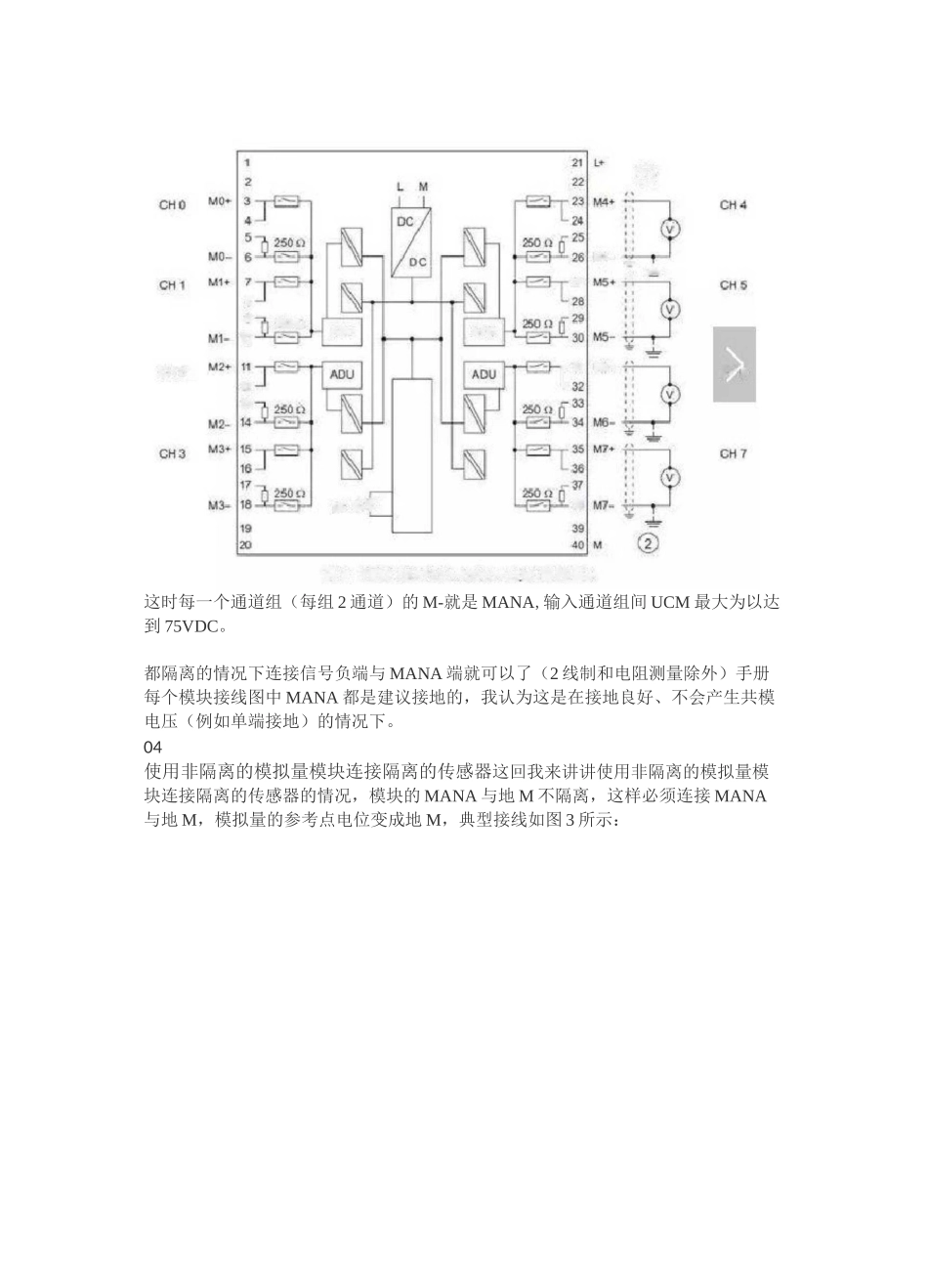

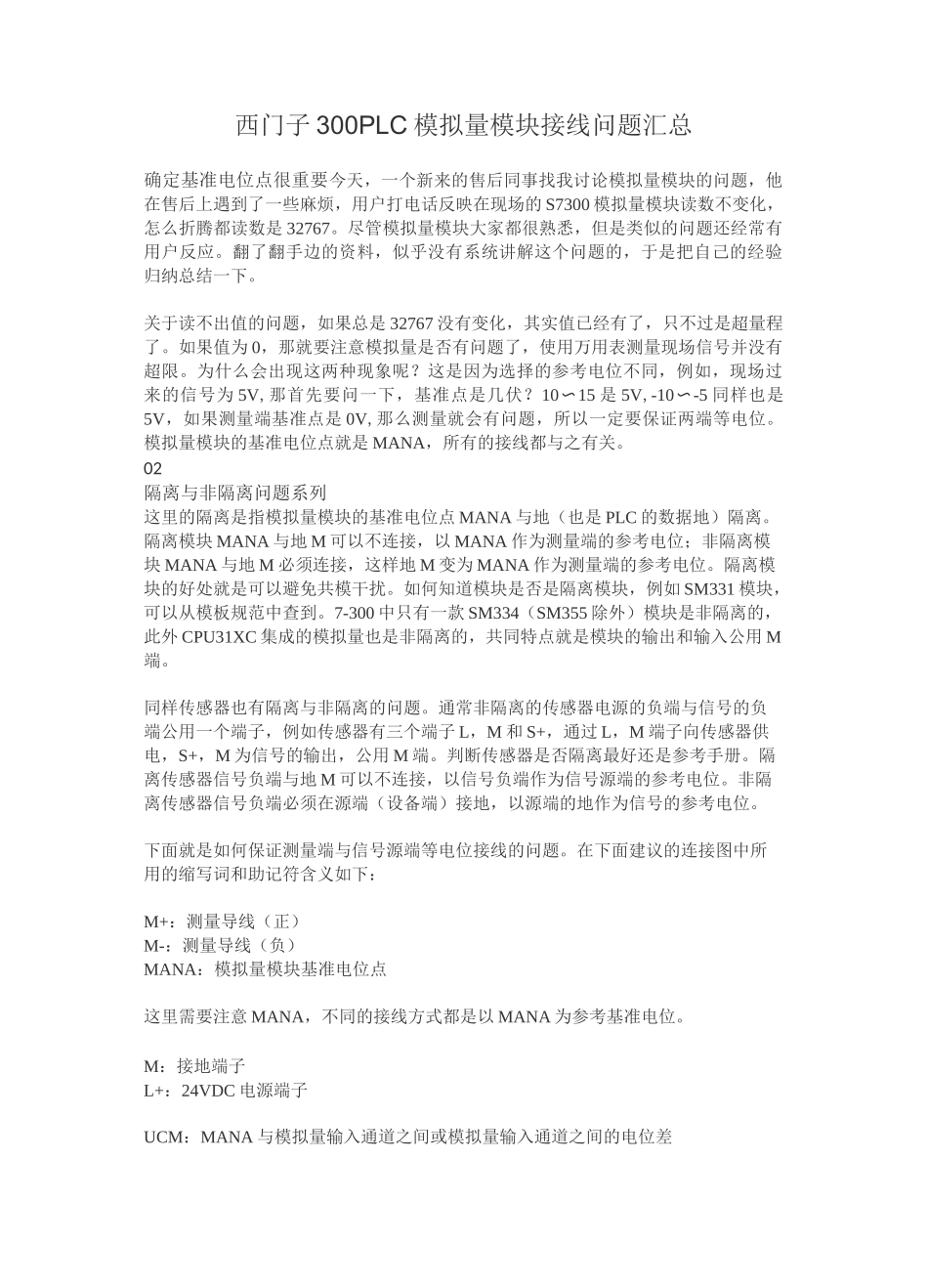

西门子 300PLC 模拟量模块接线问题汇总确定基准电位点很重要今天，一个新来的售后同事找我讨论模拟量模块的问题，他在售后上遇到了一些麻烦，用户打电话反映在现场的 S7300 模拟量模块读数不变化，怎么折腾都读数是 32767。尽管模拟量模块大家都很熟悉，但是类似的问题还经常有用户反应。翻了翻手边的资料，似乎没有系统讲解这个问题的，于是把自己的经验归纳总结一下。关于读不出值的问题，如果总是 32767 没有变化，其实值已经有了，只不过是超量程了。如果值为 0，那就要注意模拟量是否有问题了，使用万用表测量现场信号并没有超限。为什么会出现这两种现象呢？这是因为选择的参考电位不同，例如，现场过来的信号为 5V,那首先要问一下，基准点是几伏？10〜15 是 5V,-10〜-5 同样也是5V，如果测量端基准点是 0V,那么测量就会有问题，所以一定要保证两端等电位。模拟量模块的基准电位点就是 MANA，所有的接线都与之有关。02隔离与非隔离问题系列这里的隔离是指模拟量模块的基准电位点 MANA 与地（也是 PLC 的数据地）隔离。隔离模块 MANA 与地 M 可以不连接，以 MANA 作为测量端的参考电位；非隔离模块 MANA 与地 M 必须连接，这样地 M 变为 MANA 作为测量端的参考电位。隔离模块的好处就是可以避免共模干扰。如何知道模块是否是隔离模块，例如 SM331 模块，可以从模板规范中查到。7-300 中只有一款 SM334（SM355 除外）模块是非隔离的，此外 CPU31XC 集成的模拟量也是非隔离的，共同特点就是模块的输出和输入公用 M端。同样传感器也有隔离与非隔离的问题。通常非隔离的传感器电源的负端与信号的负端公用一个端子，例如传感器有三个端子 L，M 和 S+，通过 L，M 端子向传感器供电，S+，M 为信号的输出，公用 M 端。判断传感器是否隔离最好还是参考手册。隔离传感器信号负端与地 M 可以不连接，以信号负端作为信号源端的参考电位。非隔离传感器信号负端必须在源端（设备端）接地，以源端的地作为信号的参考电位。下面就是如何保证测量端与信号源端等电位接线的问题。在下面建议的连接图中所用的缩写词和助记符含义如下：M+：测量导线（正）M-：测量导线（负）MANA：模拟量模块基准电位点这里需要注意 MANA，不同的接线方式都是以 MANA 为参考基准电位。M：接地端子L+：24VDC 电源端子UCM：MANA 与模拟量输入通道之间或模拟量输入通道之间的电位差背極cpu囲€隔禽传感图 1 连接隔离的传感...
