测定金属的电阻率VIP免费

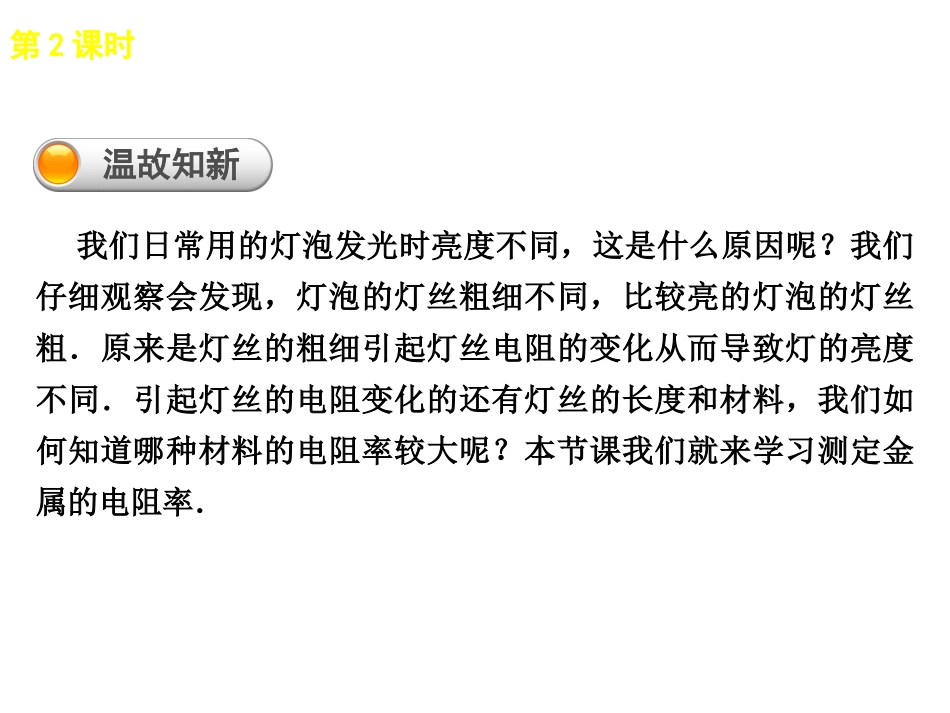

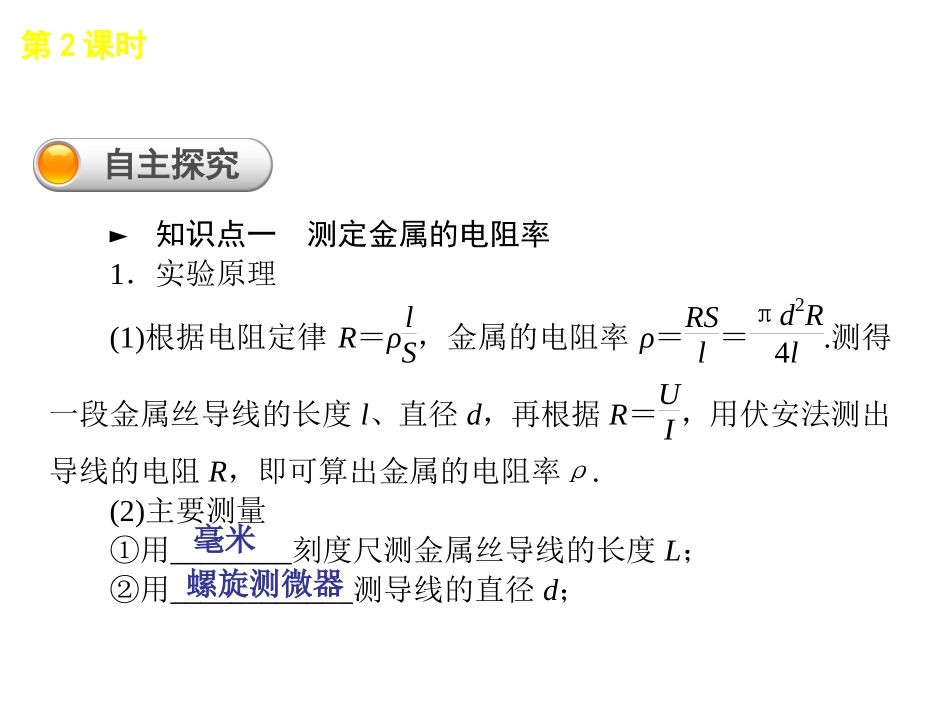

第第22课时测定金属的电阻率课时测定金属的电阻率第2课时测定金属的电阻率温故知新第2课时│温故知新我们日常用的灯泡发光时亮度不同，这是什么原因呢？我们仔细观察会发现，灯泡的灯丝粗细不同，比较亮的灯泡的灯丝粗．原来是灯丝的粗细引起灯丝电阻的变化从而导致灯的亮度不同．引起灯丝的电阻变化的还有灯丝的长度和材料，我们如何知道哪种材料的电阻率较大呢？本节课我们就来学习测定金属的电阻率．自主探究第2课时│自主探究►知识点一测定金属的电阻率1．实验原理(1)根据电阻定律R＝ρlS，金属的电阻率ρ＝RSl＝πd2R4l.测得一段金属丝导线的长度l、直径d，再根据R＝UI，用伏安法测出导线的电阻R，即可算出金属的电阻率ρ.(2)主要测量①用________刻度尺测金属丝导线的长度L；②用____________测导线的直径d；毫米螺旋测微器第2课时│自主探究③用伏安法测出导线的电阻R.测出电阻线两端的电压U和通过电阻的电流I，即可计算出电阻R＝UI.为减小误差，计算时应__________取平均值．若用实验中直接测出的物理量来表示电阻率，则金属丝的电阻率的表达式为________________．2．实验过程(1)将实验仪器排列到适当(如图2－Z－22甲所示)的位置，断开________，连接电路．实验电路如图2－Z－22乙所示．多次测量开关第2课时│自主探究图2－Z－22(2)用____________测量金属导线的直径，在导线的__________各测量一次，求出它们的________，这就是导线的直径d的测量结果．螺旋测微器不同位置平均值第2课时│自主探究(3)把__________的导线的长度用毫米刻度尺测量一次，这就是导线的长度l的测量结果．(4)把滑动变阻器的滑片移动到________的位置；闭合开关，再移动________，在电表上有合适的读数时，记录两个电表的读数．(5)继续移动________，再记录两组电表的读数．(6)拆除电路，并将仪器整理好．(7)运用欧姆定律计算电阻R的______，再算出电阻的平均值．(8)将R的平均值、d的平均值、l的测量值代入公式，计算出导线的电阻率．连入电路阻值最大滑片滑片阻值第2课时│自主探究3．注意事项(1)用伏安法测电阻时，因金属导线电阻小，为了减小实验的系统误差，必须选择电流表外接法，在接通电源之前，应将滑动变阻器调到阻值最大状态．(2)测量被测金属导线的有效长度，是指测量被测导线接入电路的两个端点之间的长度，亦即电压表两接入点间的那部分被测导线长度，测量时应将导线拉直．(3)测电阻时，电流不宜过大，通电时间不宜_________________，以免电阻率因温度升高而变化．太长第2课时│自主探究(4)实验连线时，应先从电源的正极出发，依次将电源、开关、电流表、被测金属丝、滑动变阻器连成主干线路(闭合电路)，然后再把电压表并联在被测电阻的两端．(5)求R的平均值可用两种方法：第一种是算出各次的测量值，再取平均值；第二种是用图象U－I(图线)的斜率来求．若采用图象法，在描点时，要尽量使点间的距离拉大一些，连线时要让各点均匀分布在直线两侧，个别明显偏离较远的点可以不予考虑．(6)电流表、电压表读数时，要注意有效数字的位数．第2课时│自主探究►知识点二螺旋测微器的构造、原理、读数方法1．螺旋测微器的构造(如图2－Z－23所示)图2－Z－23测砧A、固定刻度B、尺架C、可动刻度E、旋钮D、微调旋钮D′、测微螺杆F.第2课时│自主探究2．螺旋测微器的原理螺旋测微器的螺距是__________mm，可动刻度一周为50格；旋钮D每旋转一周，测微螺杆F前进或后退________mm.因此，旋钮D每转过1格，测微螺杆F前进或后退__________mm.可见螺旋测微器的精确度为________mm.3．螺旋测微器的操作与读数使用螺旋测微器时，将被测物体放在小砧A和测微螺杆F之间，先调节旋钮D，在测微螺杆F快靠近被测物体时，改用微调旋钮D′，这样不至于在测微螺杆和被测物体之间产生过大的压力，既可以保护仪器，又能保证测量结果的准确性．当听到咔咔的声音时停止转动，并用止动螺旋止动．0.50.50.010.01第2课时│自主探究►知识点三伏安法的两种电路1．电路图：图2－Z－24甲是电流表外接法，图乙是电流表内接法．图2－Z－242．两种电路的误差分析在伏安法测量电阻的过程中，实际使用的电流表有内阻RA(约为零点几～...
