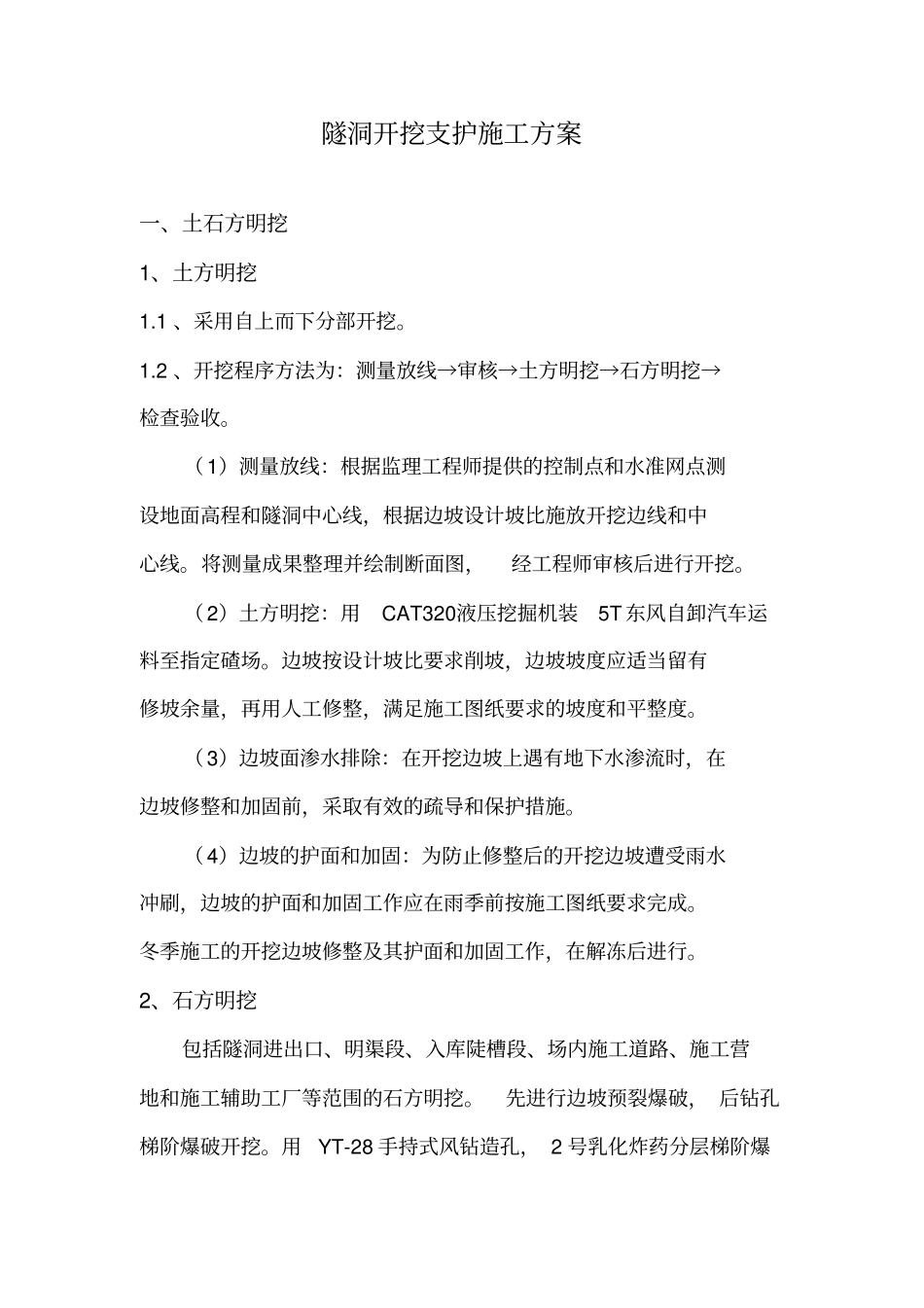

隧洞开挖支护施工方案一、土石方明挖1、土方明挖1.1 、采用自上而下分部开挖。1.2 、开挖程序方法为：测量放线→审核→土方明挖→石方明挖→检查验收。（1）测量放线：根据监理工程师提供的控制点和水准网点测设地面高程和隧洞中心线，根据边坡设计坡比施放开挖边线和中心线。将测量成果整理并绘制断面图，经工程师审核后进行开挖。（2）土方明挖：用CAT320液压挖掘机装5T 东风自卸汽车运料至指定碴场。边坡按设计坡比要求削坡，边坡坡度应适当留有修坡余量，再用人工修整，满足施工图纸要求的坡度和平整度。（3）边坡面渗水排除：在开挖边坡上遇有地下水渗流时，在边坡修整和加固前，采取有效的疏导和保护措施。（4）边坡的护面和加固：为防止修整后的开挖边坡遭受雨水冲刷，边坡的护面和加固工作应在雨季前按施工图纸要求完成。冬季施工的开挖边坡修整及其护面和加固工作，在解冻后进行。2、石方明挖包括隧洞进出口、明渠段、入库陡槽段、场内施工道路、施工营地和施工辅助工厂等范围的石方明挖。先进行边坡预裂爆破， 后钻孔梯阶爆破开挖。用YT-28 手持式风钻造孔， 2 号乳化炸药分层梯阶爆破。孔径、孔距、孔深和孔位布臵及单孔药量等参数据生产性爆破试验确定。在建基面上 1.5m预留保护层，在边坡附近钻孔按保护层20cm设计炮孔，炮孔与边坡平行，在高于设计底板高程20～30cm以内用风镐和人工撬凿打平。 石碴用 CAT320液压挖掘机装 5T 东风自卸车运料至弃碴场。洞脸边坡施工开挖应自上而下进行， 高度较大的边坡， 应分梯段开挖，梯段（或分层）的高度应根据爆破方式（如预裂爆破或光面爆破）、施工机械性能及开挖区布臵等因素确定，边坡按设计坡比开挖验收后， 进行锚网和喷砼施工。边坡锚杆用三臂钻钻? 60mm孔，先注浆后插锚杆，再挂钢筋网。 锚网施工程序为： 造孔→注浆→插锚杆→挂钢筋网→焊接。喷砼施工工序为：基岩清洗→验收→喷砼→养护→喷层检查。喷射砼采用干喷工艺， 按实验配比配料， 人工装风动喷机， 喷枪口人工加适量水喷射至设计厚度。洒水养护21 天后打孔检查喷层厚度达到《锚杆喷射混凝土支护技术规范》 （GBJ86-85）要求。检查验收在明挖完成后，进行地质测绘（平面图和剖面图）。并测绘开挖断面图，交监理工程师审核。 明挖要求各项指标达到施工技术规范 《水工建筑物岩石基础开挖工程施工技术规范》（SL47— 94）后报请监理工程师验收并签证。如果出现软弱夹层或破碎带， 按监理工程师要求...
