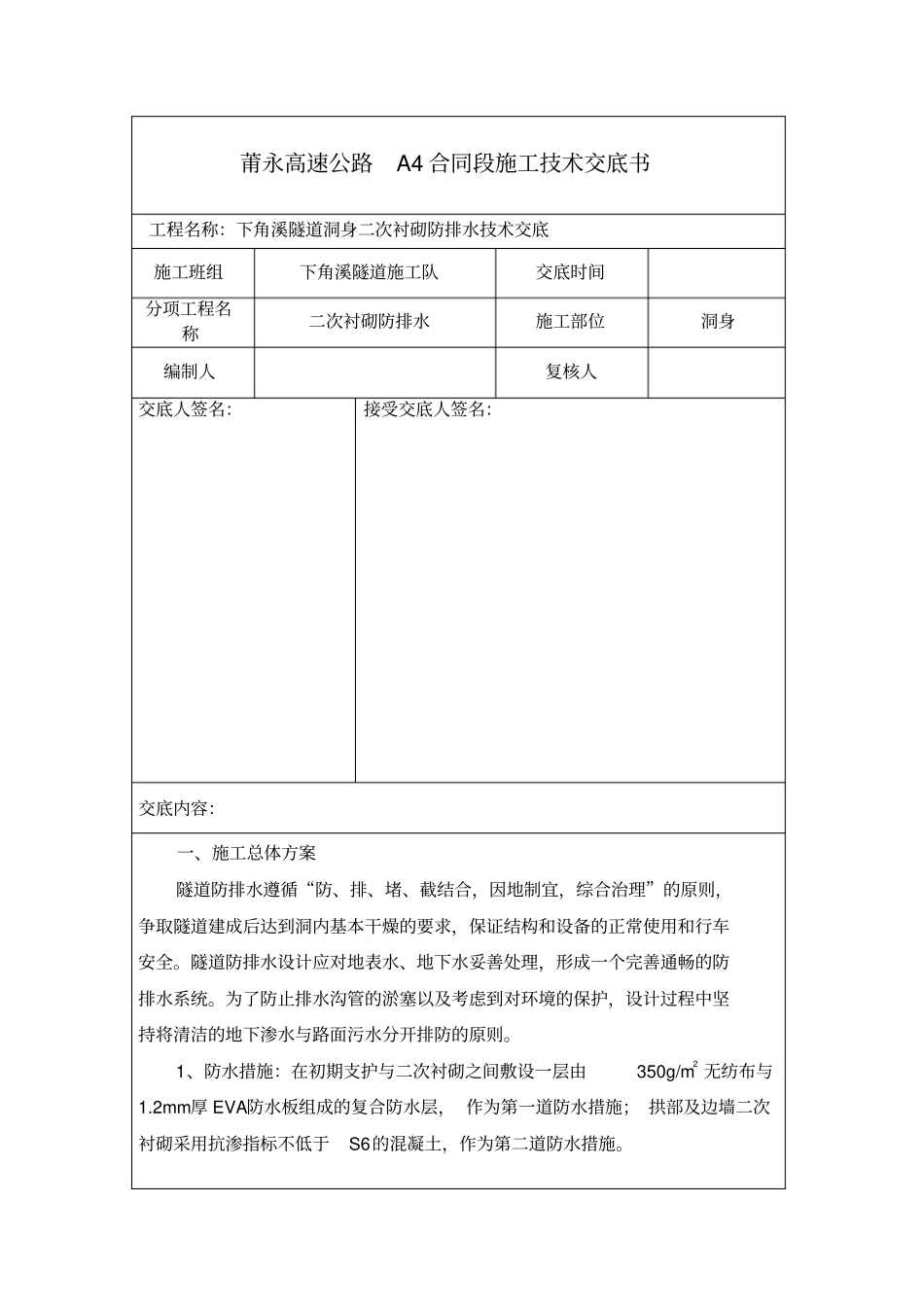

隧道二衬防排水技术交底_第1页
1/6

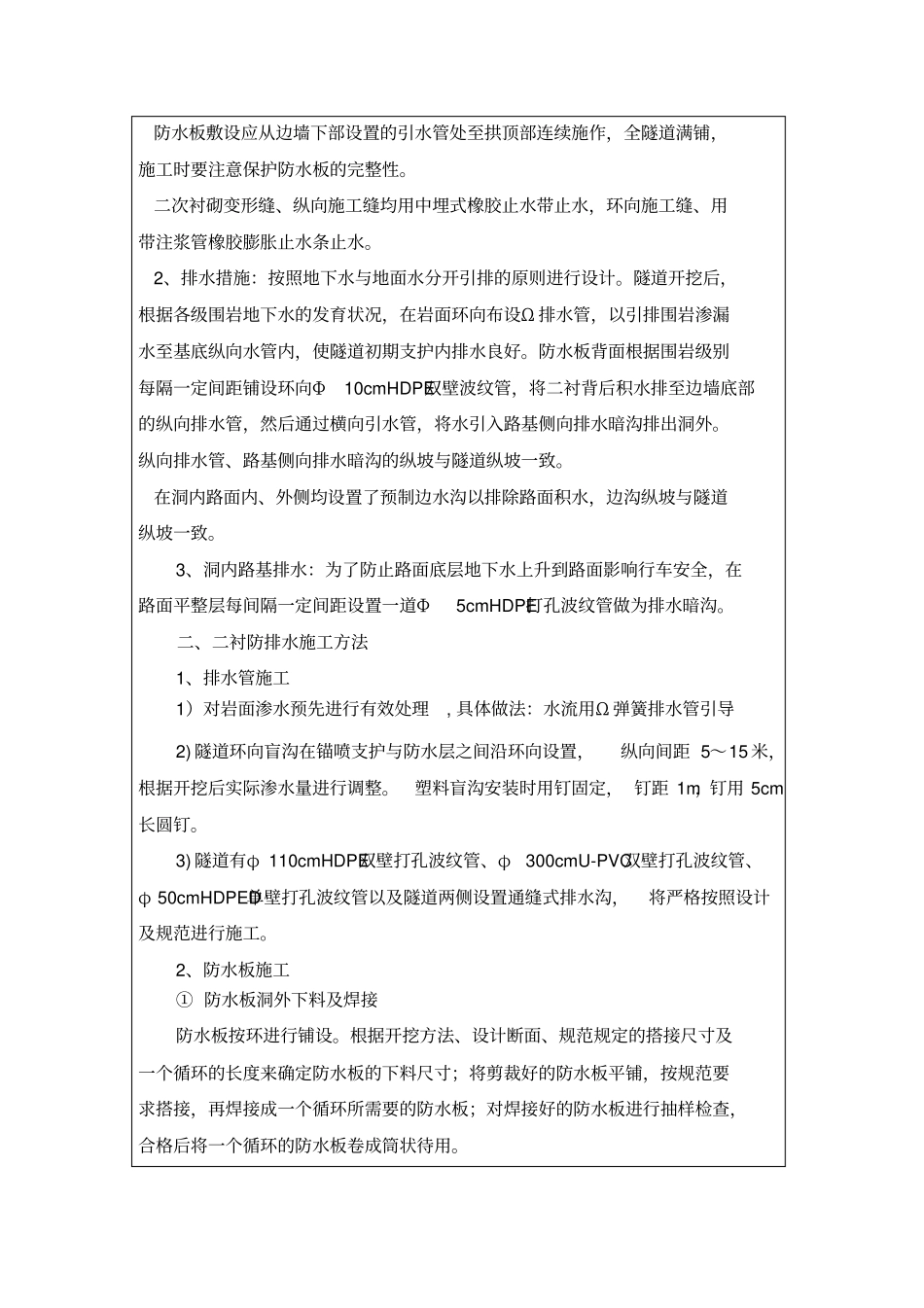

隧道二衬防排水技术交底_第2页
2/6

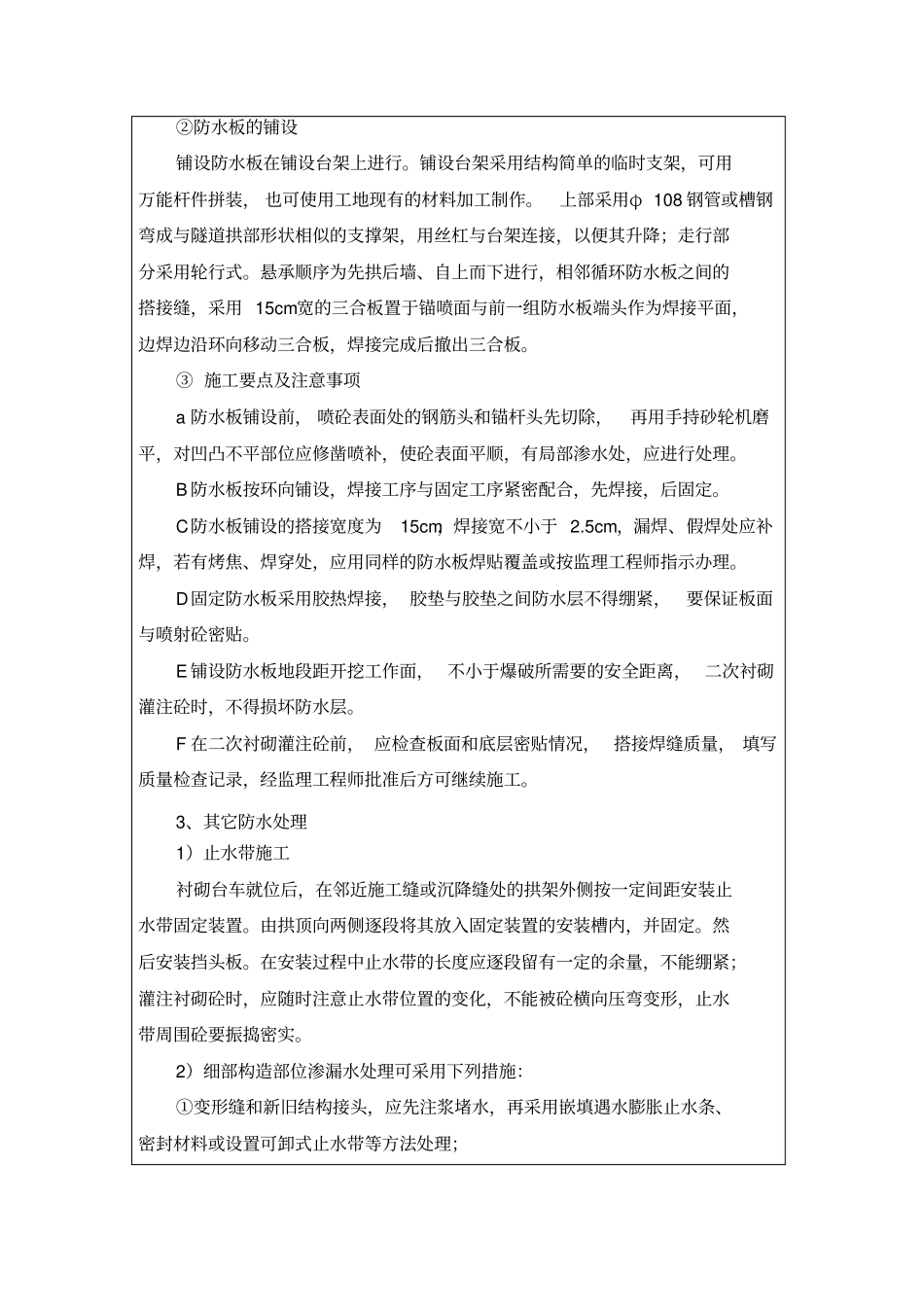

隧道二衬防排水技术交底_第3页
3/6
莆永高速公路A4 合同段施工技术交底书工程名称:下角溪隧道洞身二次衬砌防排水技术交底施工班组下角溪隧道施工队交底时间分项工程名称二次衬砌防排水施工部位洞身编制人复核人交底人签名:接受交底人签名:交底内容:一、施工总体方案隧道防排水遵循“防、排、堵、截结合,因地制宜,综合治理”的原则,争取隧道建成后达到洞内基本干燥的要求,保证结构和设备的正常使用和行车安全。隧道防排水设计应对地表水、地下水妥善处理,形成一个完善通畅的防排水系统。为了防止排水沟管的淤塞以及考虑到对环境的保护,设计过程中坚持将清洁的地下渗水与路面污水分开排防的原则。1、防水措施:在初期支护与二次衬砌之间敷设一层由350g/m2 无纺布与1.2mm厚 EVA防水板组成的复合防水层, 作为第一道防水措施; 拱部及边墙二次衬砌采用抗渗指标不低于S6的混凝土,作为第二道防水措施。防水板敷设应从边墙下部设置的引水管处至拱顶部连续施作,全隧道满铺,施工时要注意保护防水板的完整性。二次衬砌变形缝、纵向施工缝均用中埋式橡胶止水带止水,环向施工缝、用带注浆管橡胶膨胀止水条止水。2、排水措施:按照地下水与地面水分开引排的原则进行设计。隧道开挖后,根据各级围岩地下水的发育状况,在岩面环向布设Ω 排水管,以引排围岩渗漏水至基底纵向水管内,使隧道初期支护内排水良好。防水板背面根据围岩级别每隔一定间距铺设环向Φ10cmHDPE双壁波纹管,将二衬背后积水排至边墙底部的纵向排水管,然后通过横向引水管,将水引入路基侧向排水暗沟排出洞外。纵向排水管、路基侧向排水暗沟的纵坡与隧道纵坡一致。在洞内路面内、外侧均设置了预制边水沟以排除路面积水,边沟纵坡与隧道纵坡一致。3、洞内路基排水:为了防止路面底层地下水上升到路面影响行车安全,在路面平整层每间隔一定间距设置一道Φ5cmHDPE打孔波纹管做为排水暗沟。二、二衬防排水施工方法1、排水管施工1)对岩面渗水预先进行有效处理, 具体做法:水流用Ω 弹簧排水管引导2) 隧道环向盲沟在锚喷支护与防水层之间沿环向设置,纵向间距 5~15 米,根据开挖后实际渗水量进行调整。塑料盲沟安装时用钉固定, 钉距 1m,钉用 5cm长圆钉。3) 隧道有φ 110cmHDPE双壁打孔波纹管、φ300cmU-PVC双壁打孔波纹管、φ 50cmHDPED单壁打孔波纹管以及隧道两侧设置通缝式排水沟,将严格按照设计及规范进行施工。2、防水板施工① 防水板洞外下料及焊接防水板按环进行铺设。根据开挖方法、设计断...
