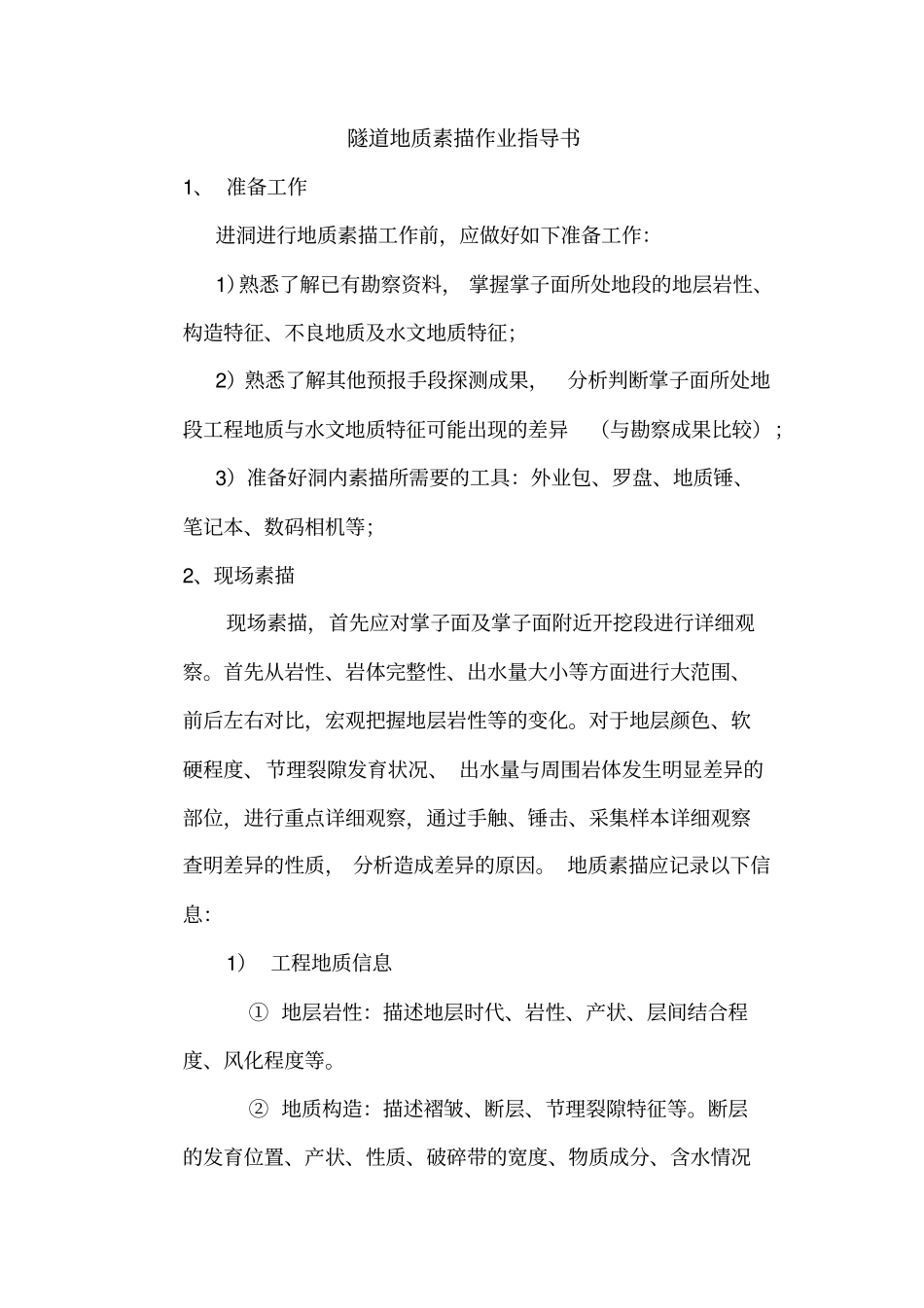

隧道地质素描作业指导书1、 准备工作进洞进行地质素描工作前，应做好如下准备工作：1）熟悉了解已有勘察资料， 掌握掌子面所处地段的地层岩性、构造特征、不良地质及水文地质特征；2）熟悉了解其他预报手段探测成果，分析判断掌子面所处地段工程地质与水文地质特征可能出现的差异（与勘察成果比较）；3）准备好洞内素描所需要的工具：外业包、罗盘、地质锤、笔记本、数码相机等；2、现场素描现场素描，首先应对掌子面及掌子面附近开挖段进行详细观察
首先从岩性、岩体完整性、出水量大小等方面进行大范围、前后左右对比，宏观把握地层岩性等的变化
对于地层颜色、软硬程度、节理裂隙发育状况、 出水量与周围岩体发生明显差异的部位，进行重点详细观察，通过手触、锤击、采集样本详细观察查明差异的性质， 分析造成差异的原因
地质素描应记录以下信息：1） 工程地质信息① 地层岩性：描述地层时代、岩性、产状、层间结合程度、风化程度等
② 地质构造：描述褶皱、断层、节理裂隙特征等

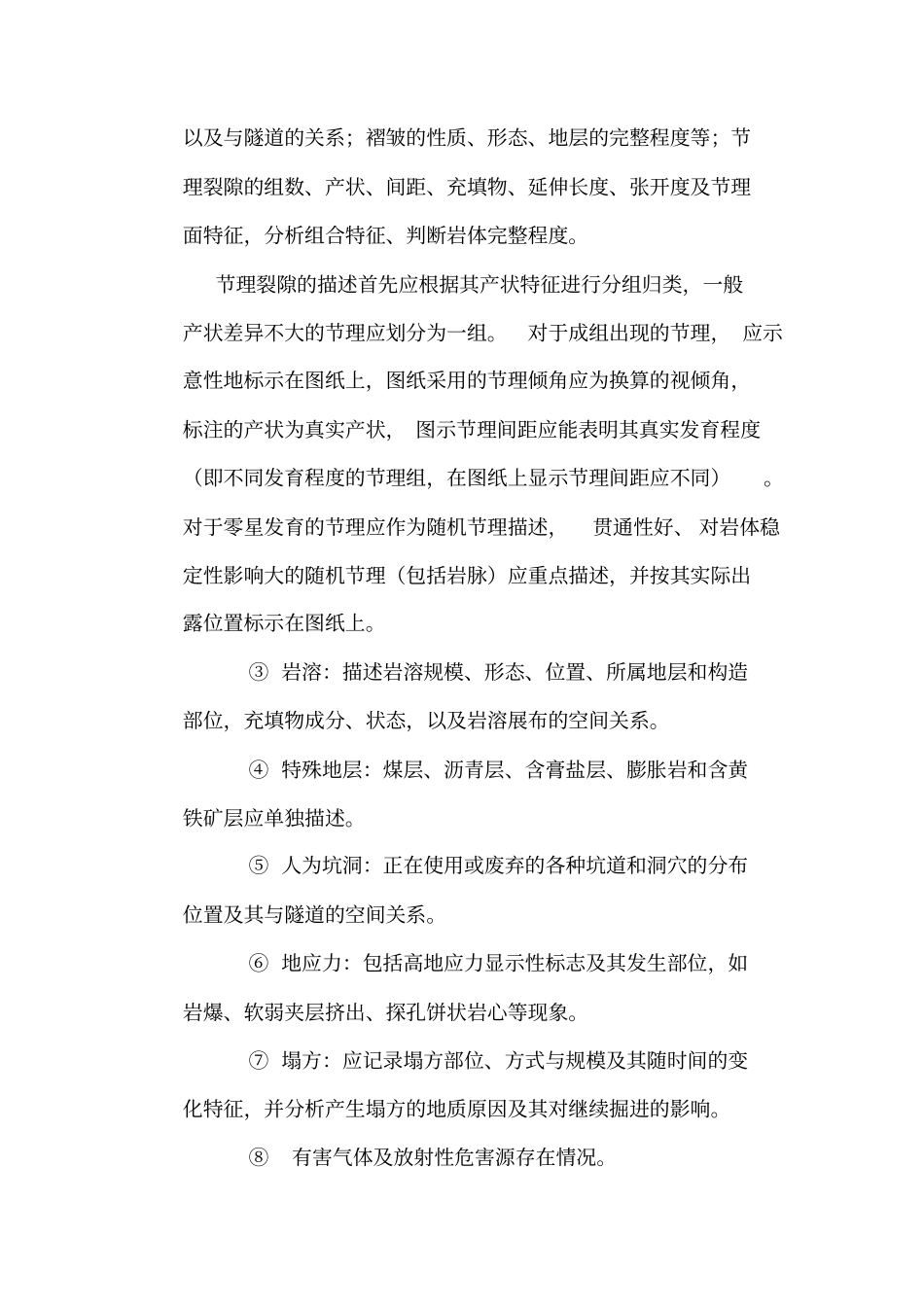

断层的发育位置、产状、性质、破碎带的宽度、物质成分、含水情况以及与隧道的关系；褶皱的性质、形态、地层的完整程度等；节理裂隙的组数、产状、间距、充填物、延伸长度、张开度及节理面特征，分析组合特征、判断岩体完整程度
节理裂隙的描述首先应根据其产状特征进行分组归类，一般产状差异不大的节理应划分为一组
对于成组出现的节理， 应示意性地标示在图纸上，图纸采用的节理倾角应为换算的视倾角，标注的产状为真实产状， 图示节理间距应能表明其真实发育程度（即不同发育程度的节理组，在图纸上显示节理间距应不同）
对于零星发育的节理应作为随机节理描述，贯通性好、 对岩体稳定性影响大的随机节理（包括岩脉）应重点描述，并按其实际出露位置标示在图纸上
③ 岩溶：描述岩溶规模、形态、位置、所属地层和构造部位，充填物成分、状态，以及岩溶展布的空间关系
④ 特殊地层：煤层、沥青层、含膏盐
