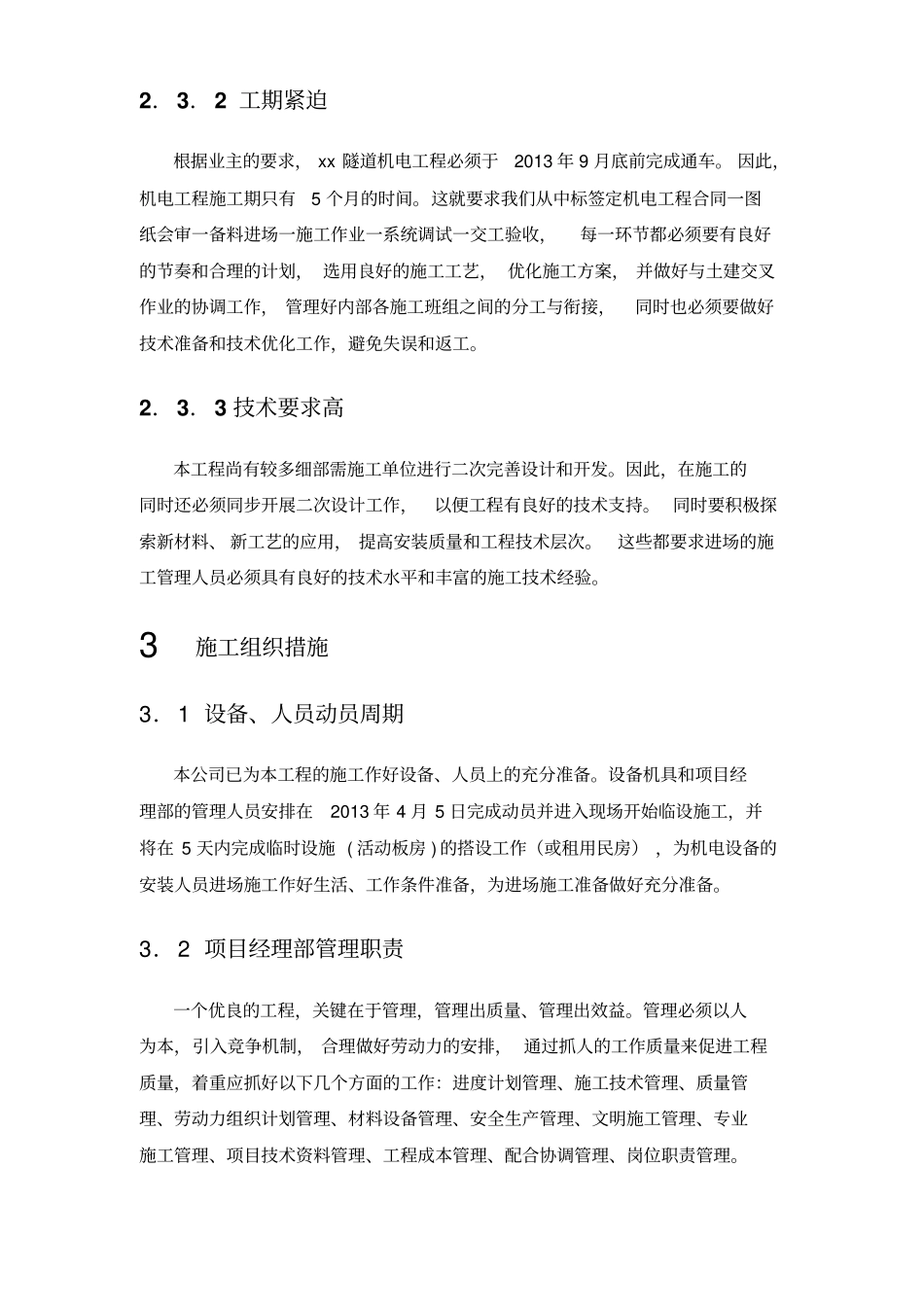

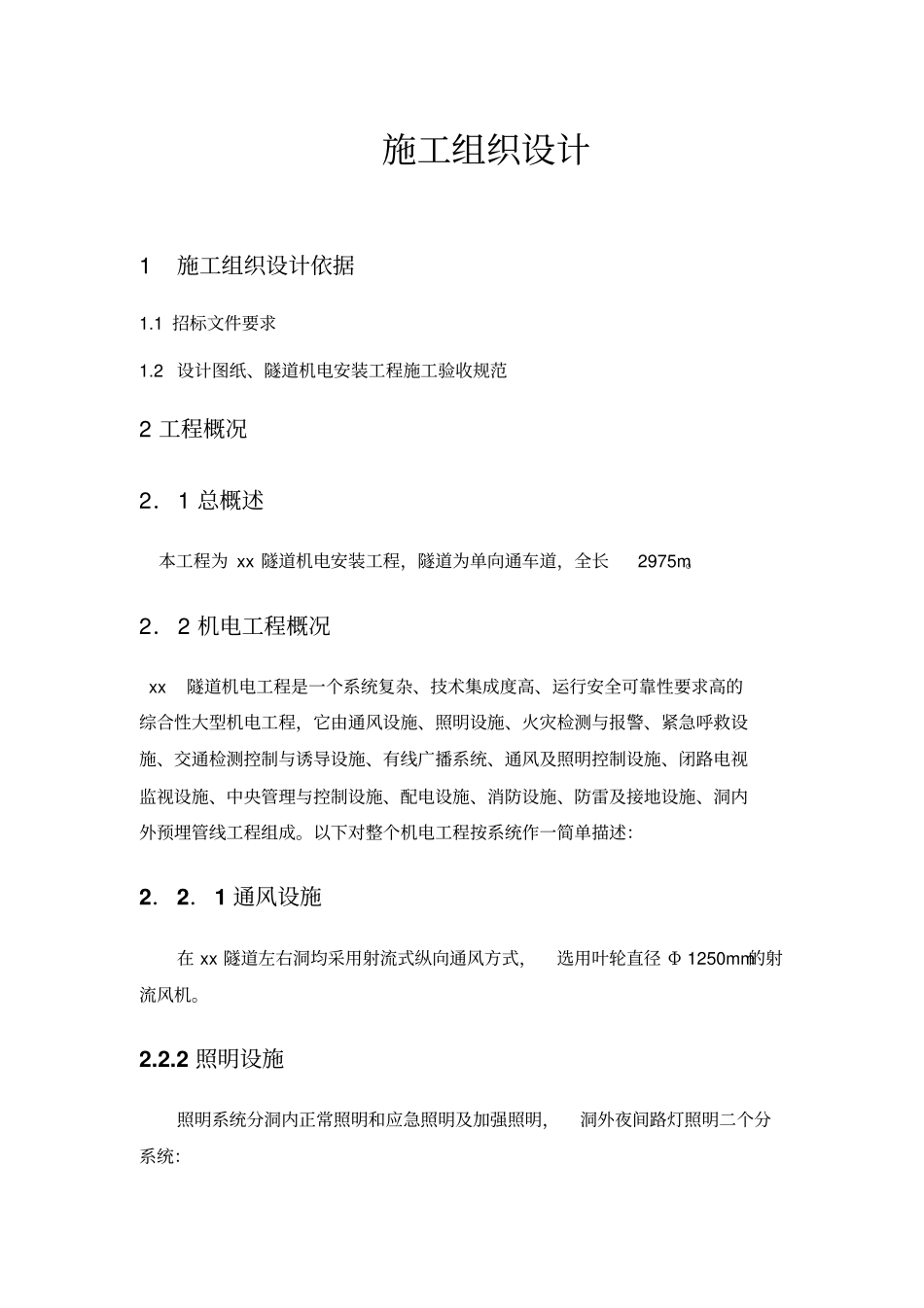

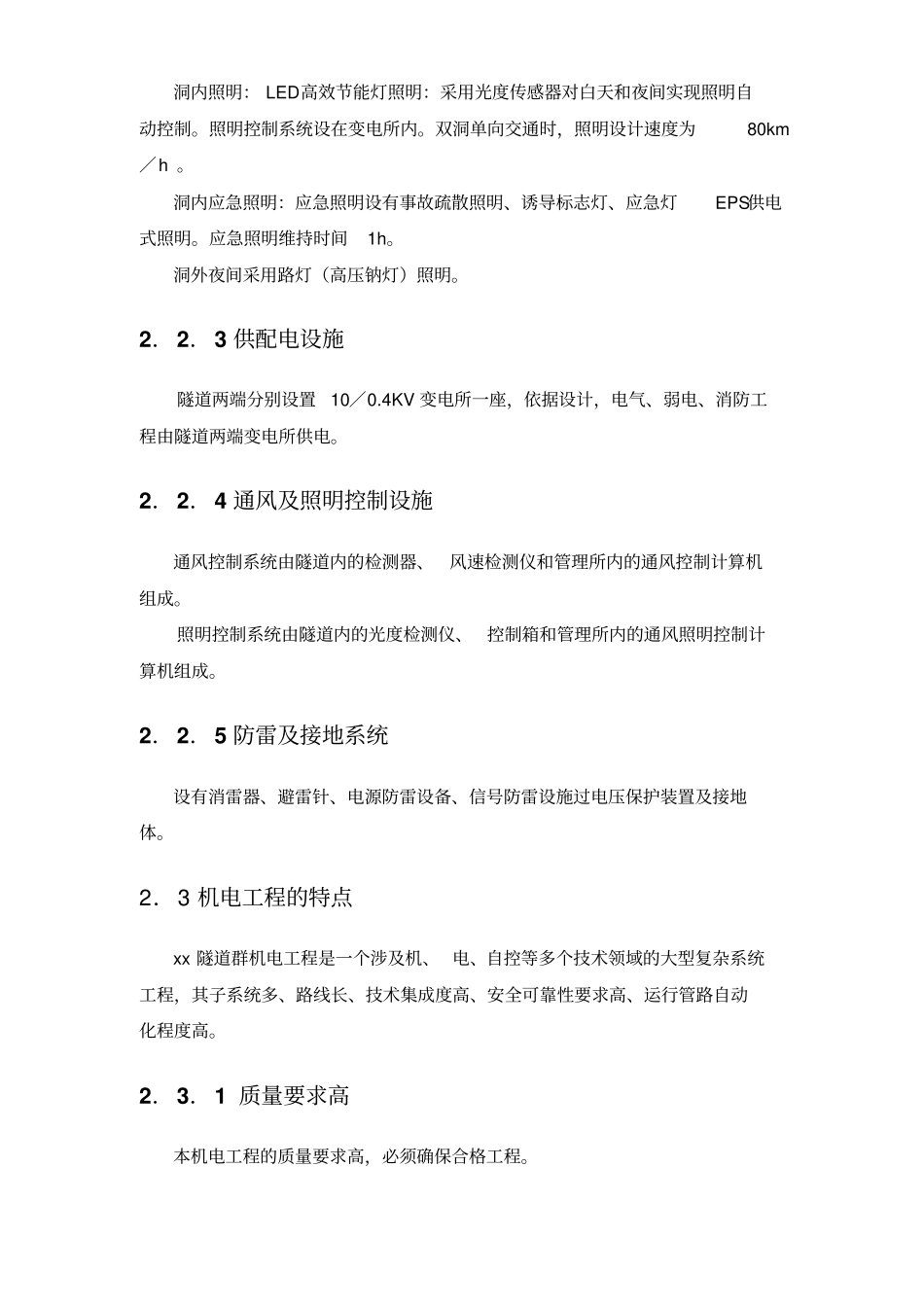

施工组织设计1 施工组织设计依据1.1 招标文件要求1.2 设计图纸、隧道机电安装工程施工验收规范2 工程概况2．1 总概述本工程为 xx 隧道机电安装工程，隧道为单向通车道，全长2975m。2．2 机电工程概况 xx隧道机电工程是一个系统复杂、技术集成度高、运行安全可靠性要求高的综合性大型机电工程，它由通风设施、照明设施、火灾检测与报警、紧急呼救设施、交通检测控制与诱导设施、有线广播系统、通风及照明控制设施、闭路电视监视设施、中央管理与控制设施、配电设施、消防设施、防雷及接地设施、洞内外预埋管线工程组成。以下对整个机电工程按系统作一简单描述：2．2．1 通风设施在 xx 隧道左右洞均采用射流式纵向通风方式，选用叶轮直径 Φ 1250mm的射流风机。2.2.2 照明设施照明系统分洞内正常照明和应急照明及加强照明，洞外夜间路灯照明二个分系统：洞内照明： LED高效节能灯照明：采用光度传感器对白天和夜间实现照明自动控制。照明控制系统设在变电所内。双洞单向交通时，照明设计速度为80km／h 。洞内应急照明：应急照明设有事故疏散照明、诱导标志灯、应急灯EPS供电式照明。应急照明维持时间1h。洞外夜间采用路灯（高压钠灯）照明。2．2．3 供配电设施隧道两端分别设置10／0.4KV 变电所一座，依据设计，电气、弱电、消防工程由隧道两端变电所供电。2．2．4 通风及照明控制设施通风控制系统由隧道内的检测器、风速检测仪和管理所内的通风控制计算机组成。照明控制系统由隧道内的光度检测仪、控制箱和管理所内的通风照明控制计算机组成。2．2．5 防雷及接地系统设有消雷器、避雷针、电源防雷设备、信号防雷设施过电压保护装置及接地体。2．3 机电工程的特点xx 隧道群机电工程是一个涉及机、 电、自控等多个技术领域的大型复杂系统工程，其子系统多、路线长、技术集成度高、安全可靠性要求高、运行管路自动化程度高。2．3．1 质量要求高本机电工程的质量要求高，必须确保合格工程。2．3．2 工期紧迫根据业主的要求， xx 隧道机电工程必须于2013 年 9 月底前完成通车。 因此，机电工程施工期只有5 个月的时间。这就要求我们从中标签定机电工程合同一图纸会审一备料进场一施工作业一系统调试一交工验收，每一环节都必须要有良好的节奏和合理的计划， 选用良好的施工工艺， 优化施工方案， 并做好与土建交叉作业的协调工作， 管理好内部各施工班组之间的分工与衔接，同时也必须要做好技术准备和技术优化工作...
