隧道测量控制汇总

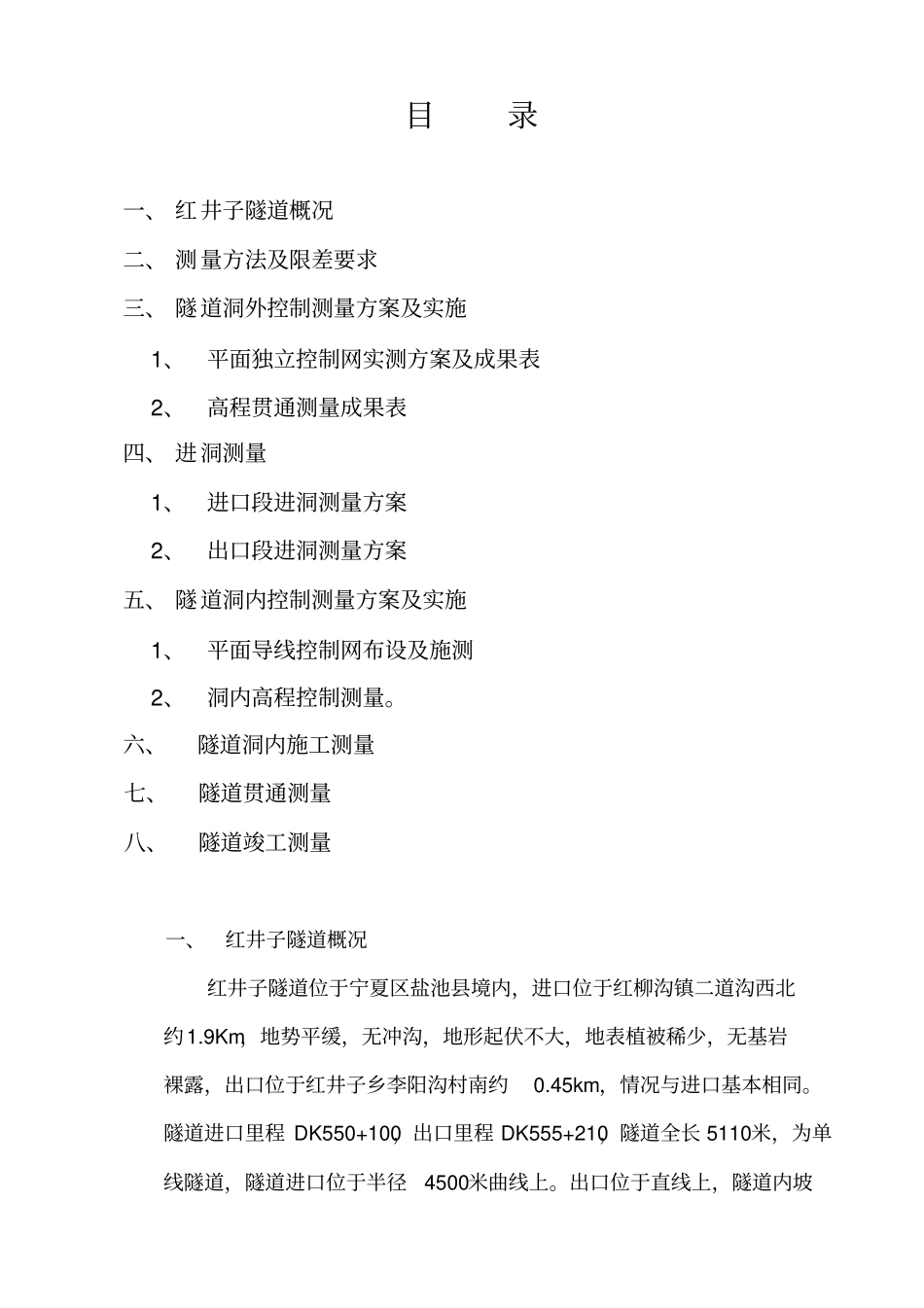

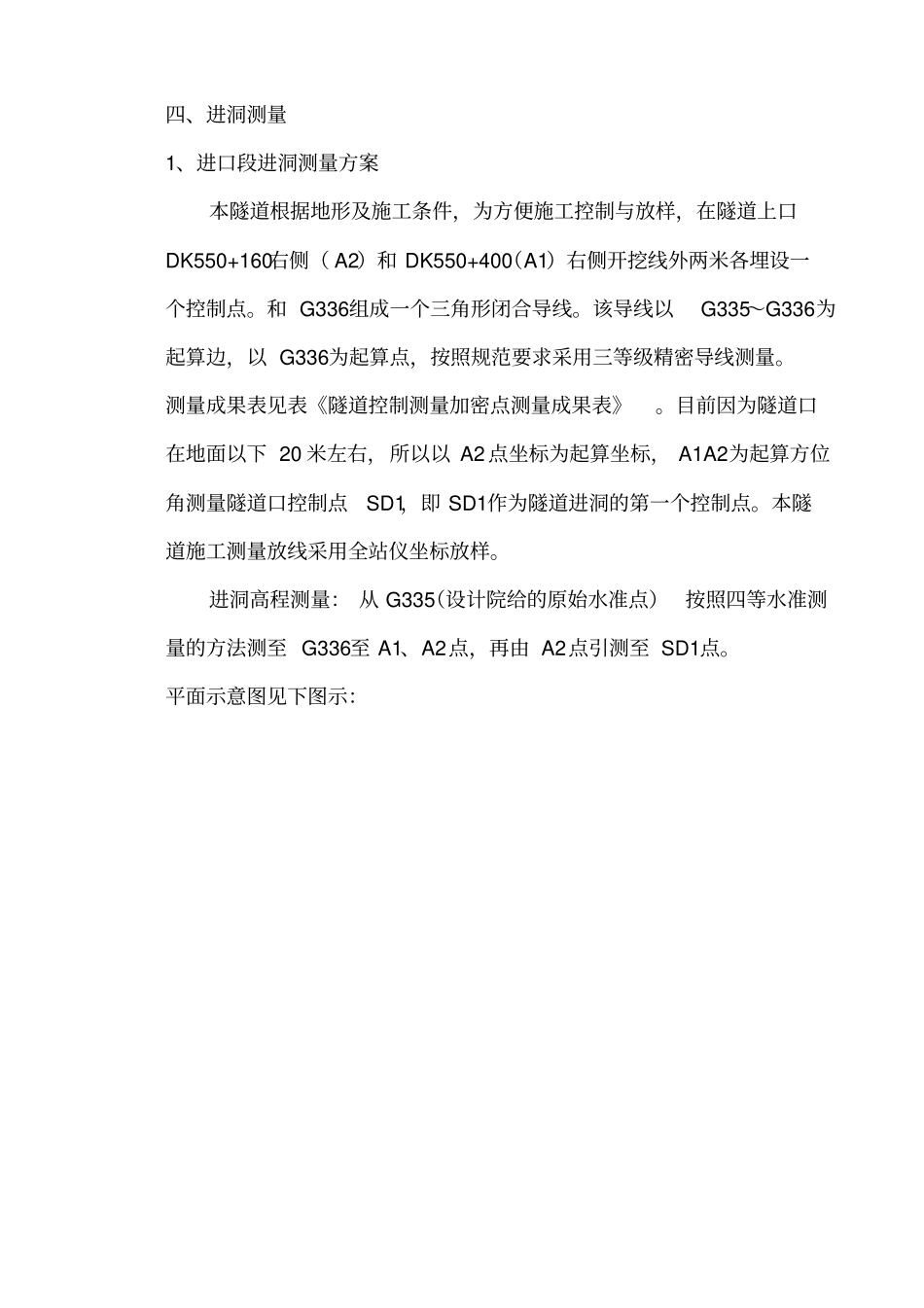

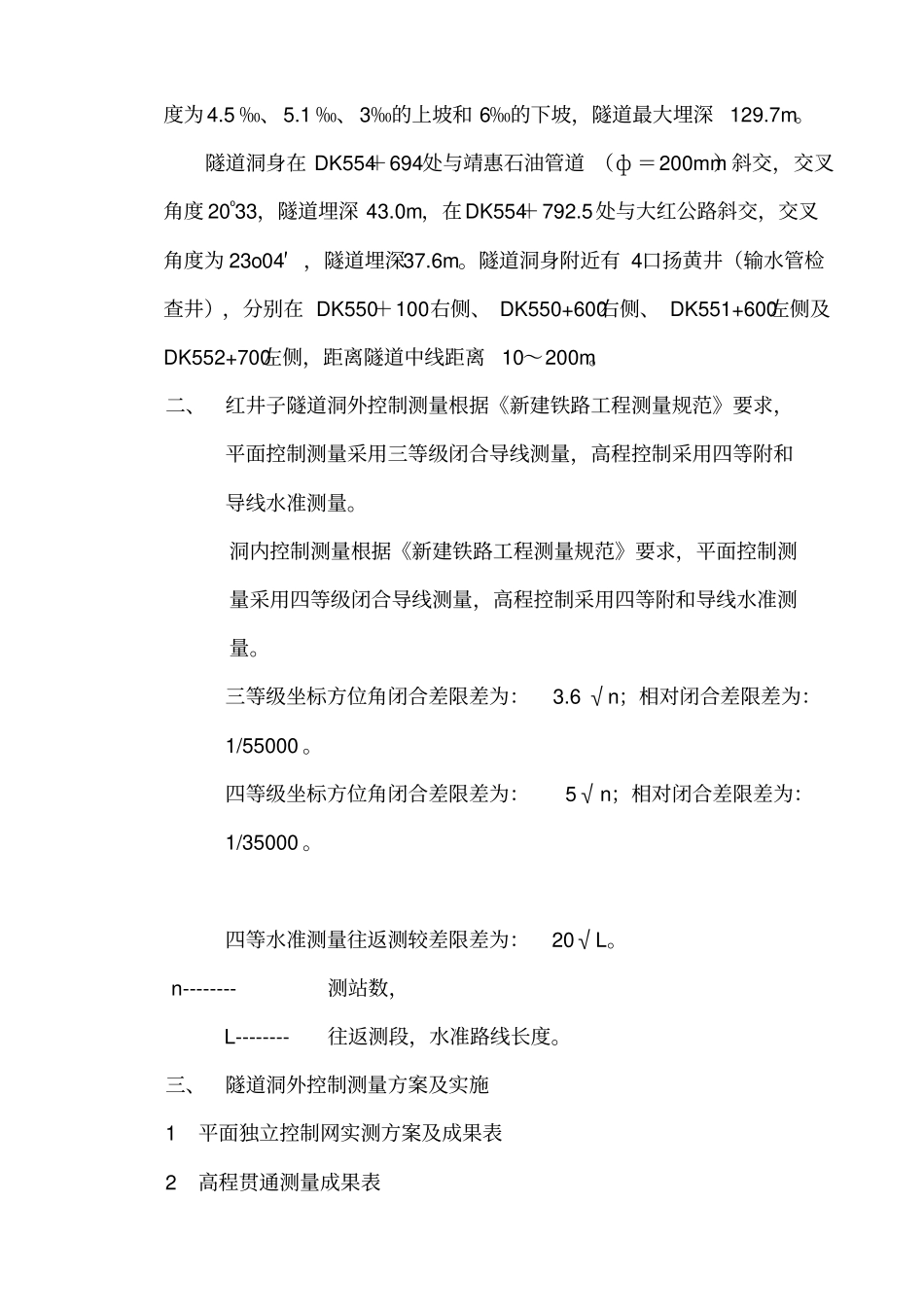

目录一、 红井子隧道概况二、 测量方法及限差要求三、 隧道洞外控制测量方案及实施1、平面独立控制网实测方案及成果表2、高程贯通测量成果表四、 进洞测量1、进口段进洞测量方案2、出口段进洞测量方案五、 隧道洞内控制测量方案及实施1、平面导线控制网布设及施测2、洞内高程控制测量。六、隧道洞内施工测量七、隧道贯通测量八、隧道竣工测量一、红井子隧道概况红井子隧道位于宁夏区盐池县境内，进口位于红柳沟镇二道沟西北约1.9Km，地势平缓，无冲沟，地形起伏不大，地表植被稀少，无基岩裸露，出口位于红井子乡李阳沟村南约0.45km，情况与进口基本相同。隧道进口里程 DK550+100，出口里程 DK555+210，隧道全长 5110米，为单线隧道，隧道进口位于半径4500米曲线上。出口位于直线上，隧道内坡度为4.5 ‰、5.1 ‰、3‰的上坡和 6‰的下坡，隧道最大埋深129.7m。隧道洞身在 DK554＋694处与靖惠石油管道 （ф ＝200mm）斜交，交叉角度 20o33，隧道埋深 43.0m，在DK554＋792.5处与大红公路斜交，交叉角度为 23o04′ ，隧道埋深37.6m。隧道洞身附近有 4口扬黄井（输水管检查井），分别在 DK550＋100右侧、 DK550+600右侧、 DK551+600左侧及DK552+700左侧，距离隧道中线距离10～200m。二、红井子隧道洞外控制测量根据《新建铁路工程测量规范》要求，平面控制测量采用三等级闭合导线测量，高程控制采用四等附和导线水准测量。洞内控制测量根据《新建铁路工程测量规范》要求，平面控制测量采用四等级闭合导线测量，高程控制采用四等附和导线水准测量。三等级坐标方位角闭合差限差为：3.6 √n；相对闭合差限差为：1/55000 。四等级坐标方位角闭合差限差为：5√n；相对闭合差限差为：1/35000 。四等水准测量往返测较差限差为：20√L。 n--------测站数， L--------往返测段，水准路线长度。三、隧道洞外控制测量方案及实施1 平面独立控制网实测方案及成果表2 高程贯通测量成果表四、进洞测量1、进口段进洞测量方案本隧道根据地形及施工条件，为方便施工控制与放样，在隧道上口DK550+160右侧（ A2）和 DK550+400（A1）右侧开挖线外两米各埋设一个控制点。和 G336组成一个三角形闭合导线。该导线以G335～G336为起算边，以 G336为起算点，按照规范要求采用三等级精密导线测量。测量成果表见表《隧道控制测量加密点测量成果表》。目前因为隧道口在地面以下 20 米左右，所以以 A2 点坐标为起算坐标， A1A2为起算方位角测量...
