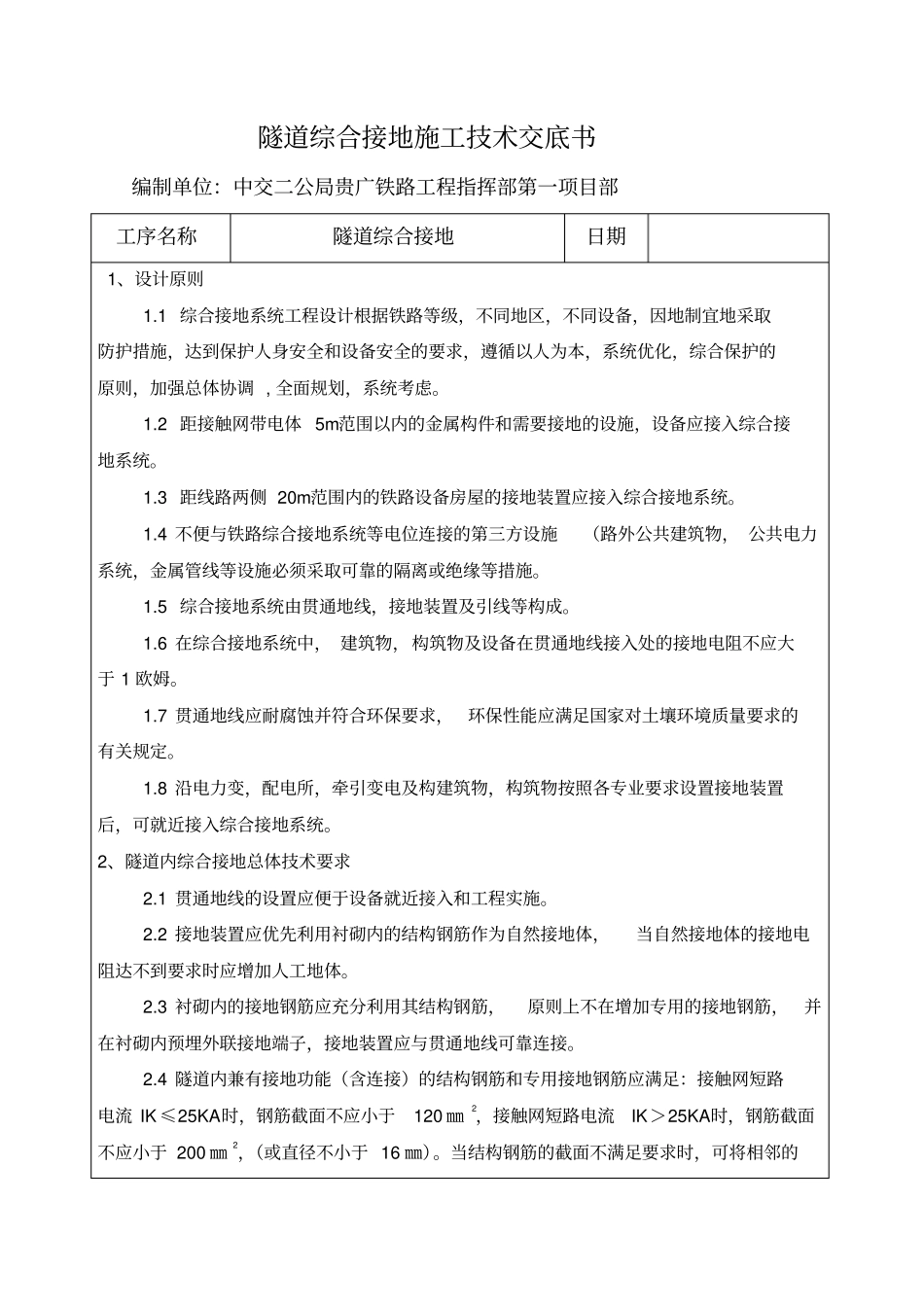

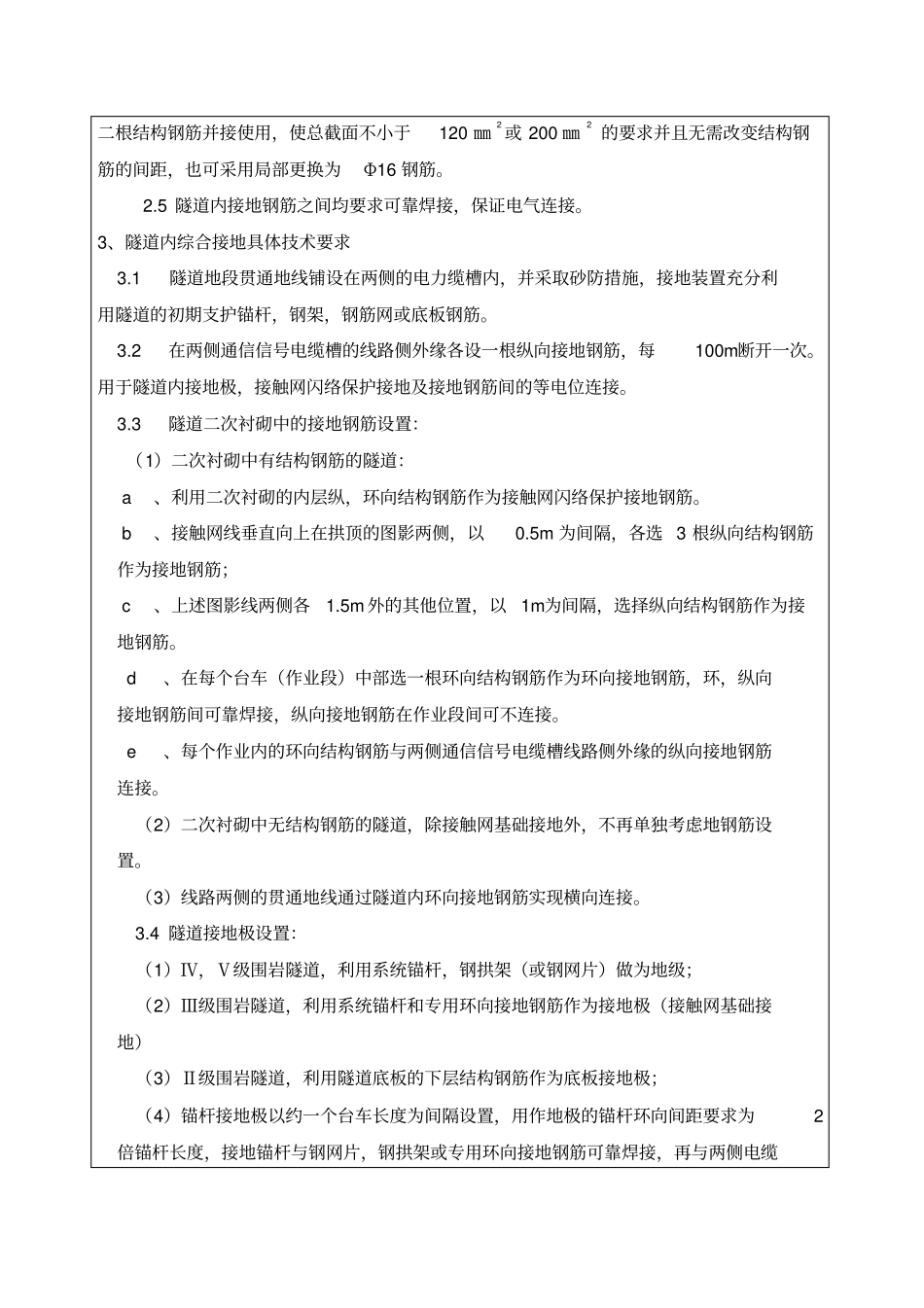

隧道综合接地施工技术交底书编制单位：中交二公局贵广铁路工程指挥部第一项目部工序名称隧道综合接地日期1、设计原则1.1 综合接地系统工程设计根据铁路等级，不同地区，不同设备，因地制宜地采取防护措施，达到保护人身安全和设备安全的要求，遵循以人为本，系统优化，综合保护的原则，加强总体协调 , 全面规划，系统考虑。1.2 距接触网带电体 5m范围以内的金属构件和需要接地的设施，设备应接入综合接地系统。1.3 距线路两侧 20m范围内的铁路设备房屋的接地装置应接入综合接地系统。1.4 不便与铁路综合接地系统等电位连接的第三方设施（路外公共建筑物， 公共电力系统，金属管线等设施必须采取可靠的隔离或绝缘等措施。1.5 综合接地系统由贯通地线，接地装置及引线等构成。1.6 在综合接地系统中， 建筑物，构筑物及设备在贯通地线接入处的接地电阻不应大于 1 欧姆。1.7 贯通地线应耐腐蚀并符合环保要求，环保性能应满足国家对土壤环境质量要求的有关规定。1.8 沿电力变，配电所，牵引变电及构建筑物，构筑物按照各专业要求设置接地装置后，可就近接入综合接地系统。2、隧道内综合接地总体技术要求2.1 贯通地线的设置应便于设备就近接入和工程实施。2.2 接地装置应优先利用衬砌内的结构钢筋作为自然接地体，当自然接地体的接地电阻达不到要求时应增加人工地体。2.3 衬砌内的接地钢筋应充分利用其结构钢筋，原则上不在增加专用的接地钢筋，并在衬砌内预埋外联接地端子，接地装置应与贯通地线可靠连接。2.4 隧道内兼有接地功能（含连接）的结构钢筋和专用接地钢筋应满足：接触网短路电流 IK ≤25KA时，钢筋截面不应小于120 ㎜2，接触网短路电流IK＞25KA时，钢筋截面不应小于 200 ㎜2，（或直径不小于 16 ㎜）。当结构钢筋的截面不满足要求时，可将相邻的二根结构钢筋并接使用，使总截面不小于120 ㎜2 或 200 ㎜2 的要求并且无需改变结构钢筋的间距，也可采用局部更换为Φ16 钢筋。2.5 隧道内接地钢筋之间均要求可靠焊接，保证电气连接。3、隧道内综合接地具体技术要求 3.1隧道地段贯通地线铺设在两侧的电力缆槽内，并采取砂防措施，接地装置充分利用隧道的初期支护锚杆，钢架，钢筋网或底板钢筋。 3.2在两侧通信信号电缆槽的线路侧外缘各设一根纵向接地钢筋，每100m断开一次。用于隧道内接地极，接触网闪络保护接地及接地钢筋间的等电位连接。 3.3隧道二次衬砌中的接地钢筋设置：（1）二次衬砌中有结构钢筋的隧...
