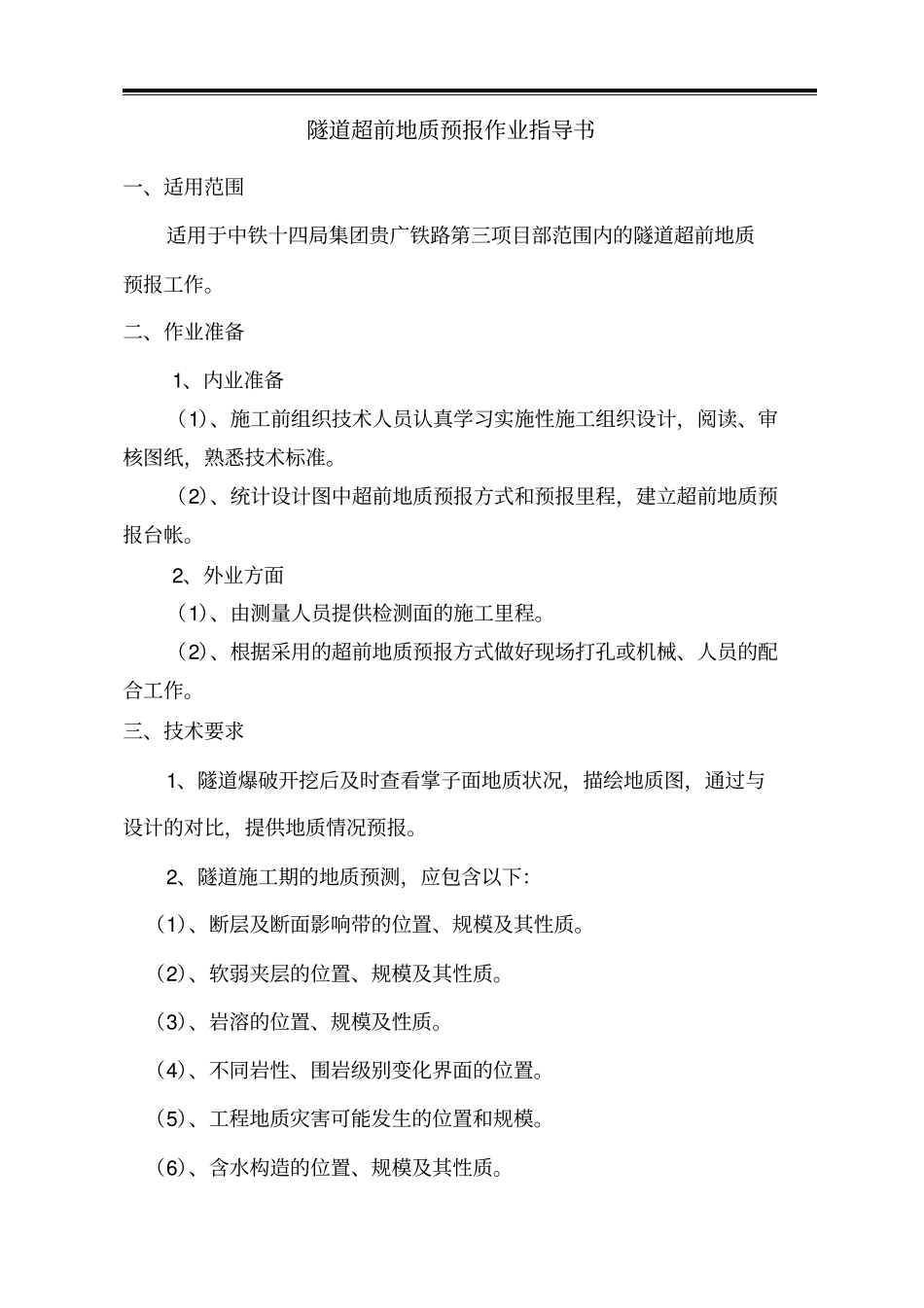

隧道超前地质预报作业指导书重点讲义资料_第1页
1/11

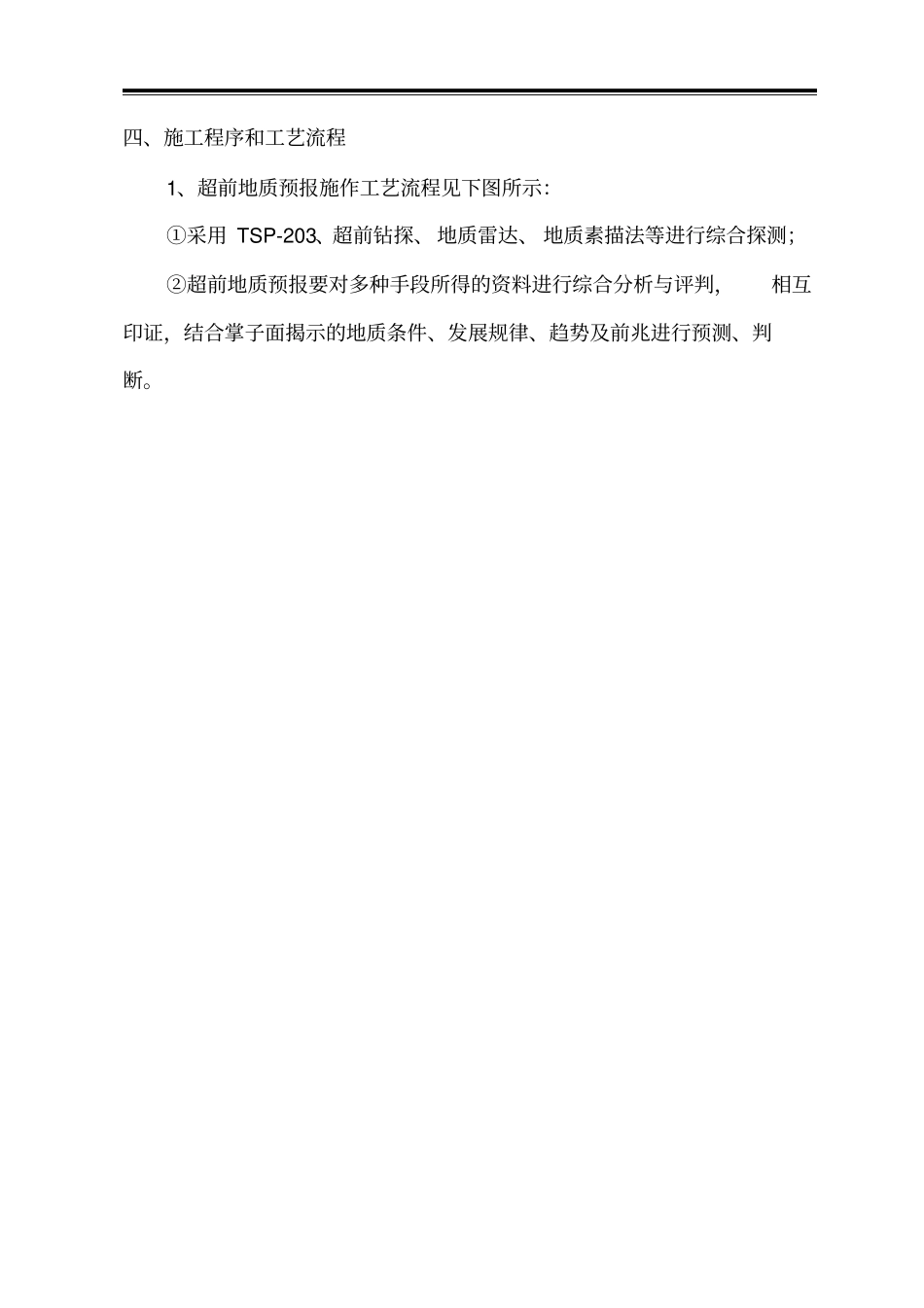

隧道超前地质预报作业指导书重点讲义资料_第2页
2/11

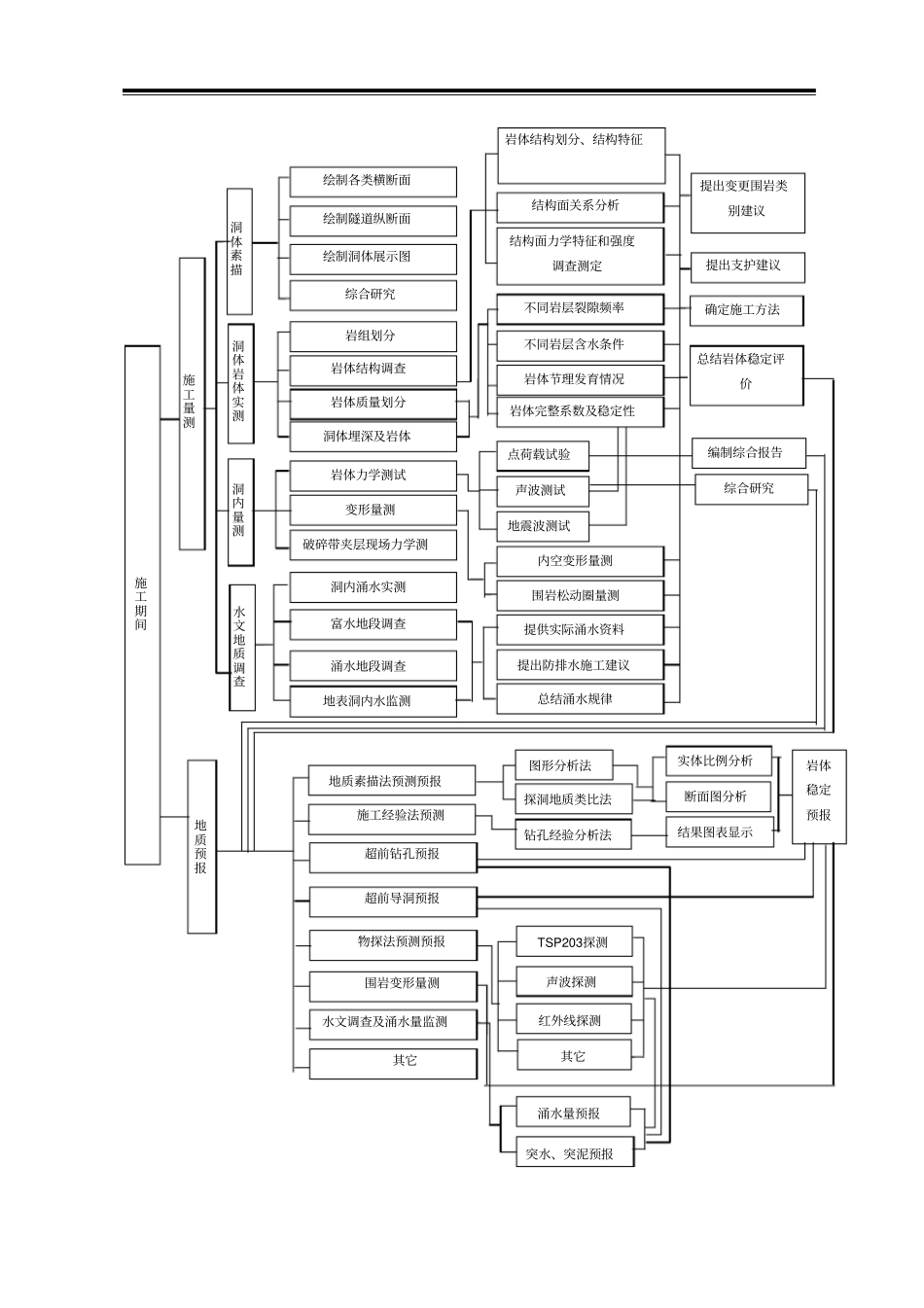

隧道超前地质预报作业指导书重点讲义资料_第3页
3/11
隧道超前地质预报作业指导书一、适用范围适用于中铁十四局集团贵广铁路第三项目部范围内的隧道超前地质预报工作。二、作业准备1、内业准备(1)、施工前组织技术人员认真学习实施性施工组织设计,阅读、审核图纸,熟悉技术标准。(2)、统计设计图中超前地质预报方式和预报里程,建立超前地质预报台帐。2、外业方面(1)、由测量人员提供检测面的施工里程。(2)、根据采用的超前地质预报方式做好现场打孔或机械、人员的配合工作。三、技术要求1、隧道爆破开挖后及时查看掌子面地质状况,描绘地质图,通过与设计的对比,提供地质情况预报。2、隧道施工期的地质预测,应包含以下:(1)、断层及断面影响带的位置、规模及其性质。(2)、软弱夹层的位置、规模及其性质。(3)、岩溶的位置、规模及性质。(4)、不同岩性、围岩级别变化界面的位置。(5)、工程地质灾害可能发生的位置和规模。(6)、含水构造的位置、规模及其性质。四、施工程序和工艺流程1、超前地质预报施作工艺流程见下图所示:①采用 TSP-203、超前钻探、地质雷达、 地质素描法等进行综合探测;②超前地质预报要对多种手段所得的资料进行综合分析与评判,相互印证,结合掌子面揭示的地质条件、发展规律、趋势及前兆进行预测、判断。施工期间施工量测地质预报洞体素描水文地质调查洞内量测洞体岩体实测绘制各类横断面绘制隧道纵断面绘制洞体展示图综合研究岩组划分岩体结构调查岩体质量划分岩体力学测试变形量测破碎带夹层现场力学测洞内涌水实测富水地段调查涌水地段调查地表洞内水监测地质素描法预测预报施工经验法预测超前导洞预报物探法预测预报围岩变形量测水文调查及涌水量监测其它岩体结构划分、结构特征结构面关系分析结构面力学特征和强度调查测定不同岩层裂隙频率不同岩层含水条件岩体完整系数及稳定性声波测试岩体节理发育情况点荷载试验洞体埋深及岩体地震波测试内空变形量测围岩松动圈量测提供实际涌水资料提出防排水施工建议总结涌水规律图形分析法探洞地质类比法钻孔经验分析法TSP203探测声波探测红外线探测其它涌水量预报岩体稳定预报突水、突泥预报超前钻孔预报实体比例分析断面图分析结果图表显示提出变更围岩类别建议提出支护建议确定施工方法编制综合报告综合研究总结岩体稳定评价2、施工工艺隧道施工过程的地质超前预报, 主要是根据地表和已经开挖的隧道的地质调查和各种探测方法取得的资料,以及地质推断法预测开挖工作面前方一定长度范围内围岩的工程地...
