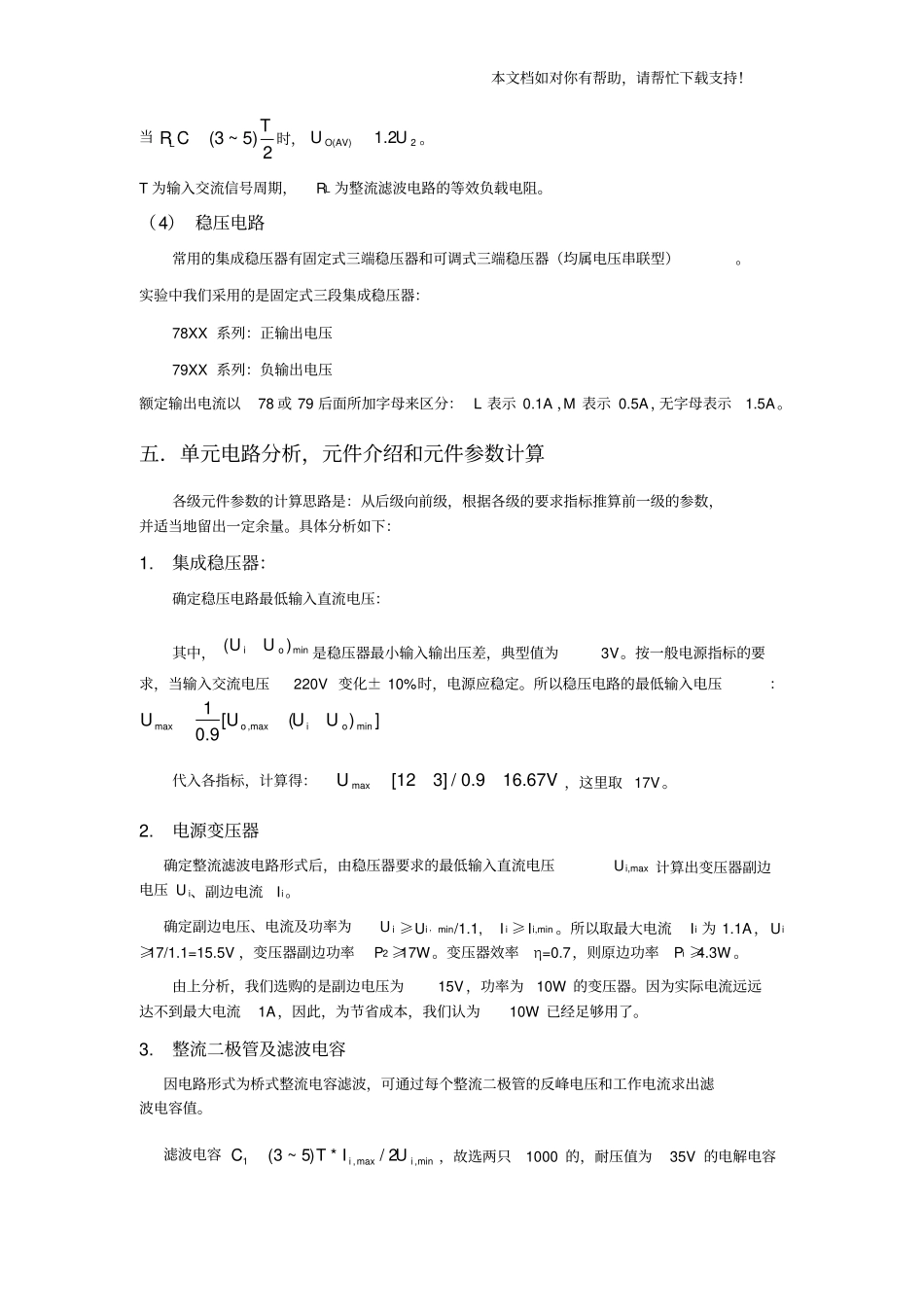

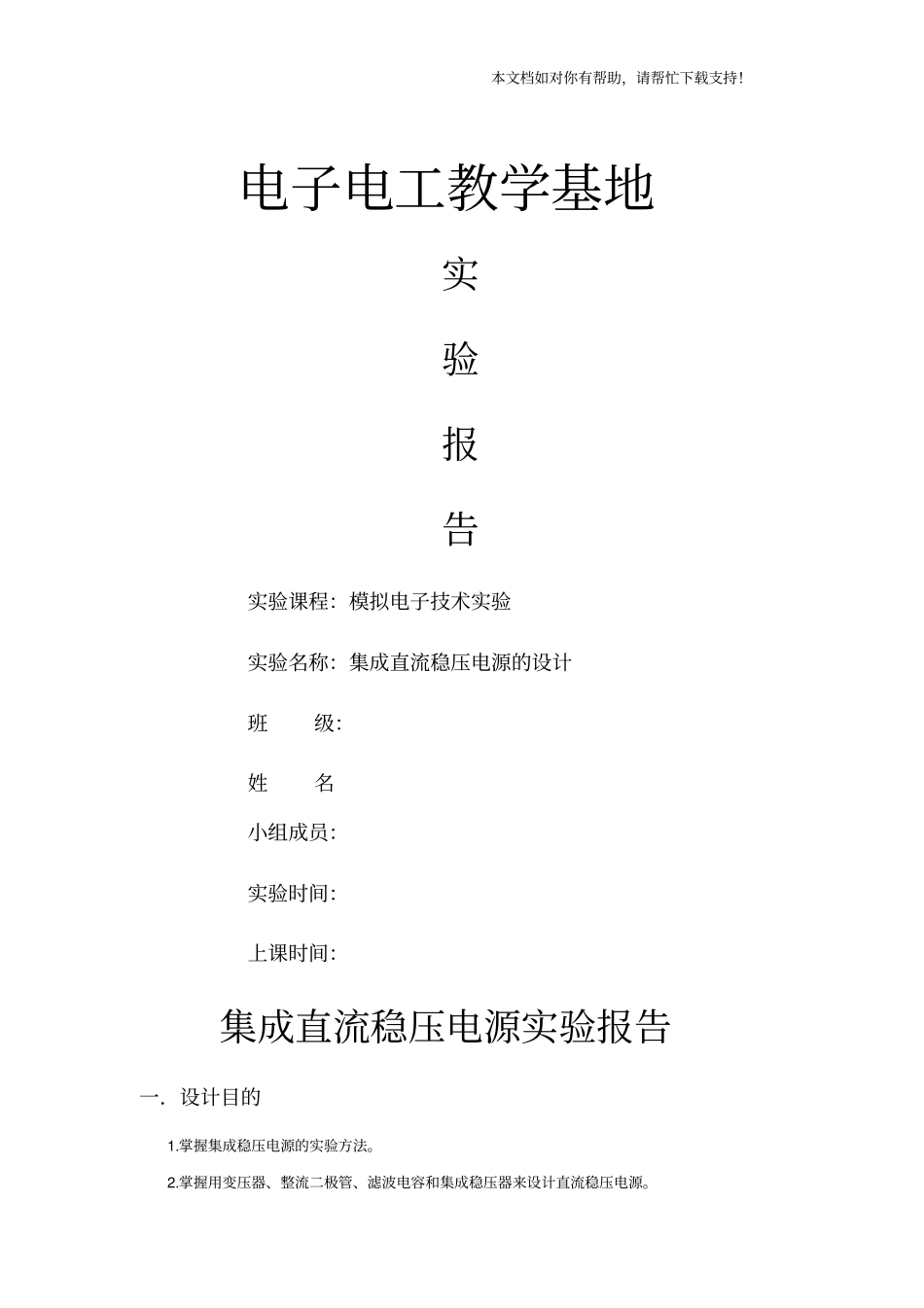

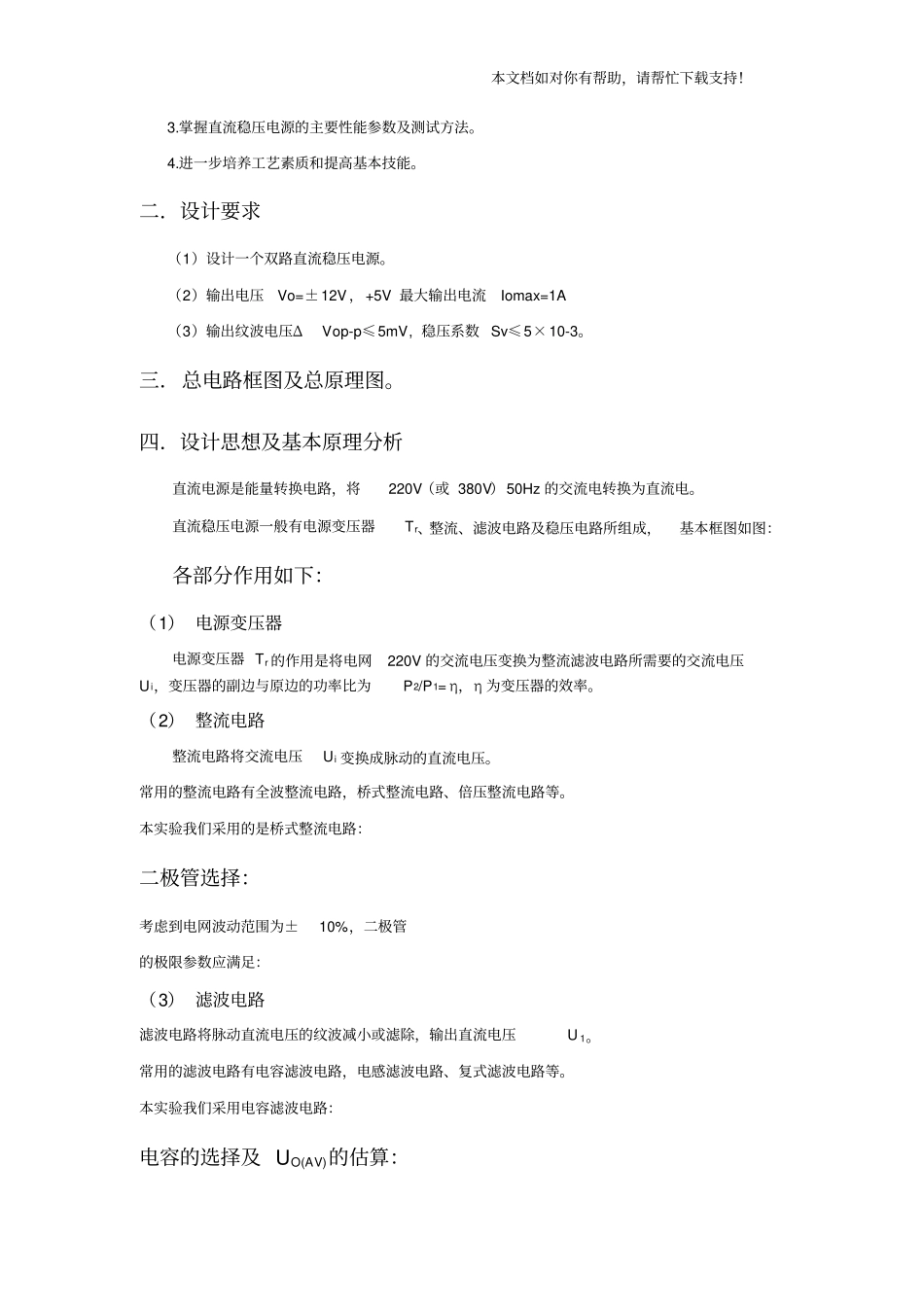

本文档如对你有帮助,请帮忙下载支持!电子电工教学基地实验报告实验课程:模拟电子技术实验实验名称:集成直流稳压电源的设计班级:姓名小组成员:实验时间:上课时间:集成直流稳压电源实验报告一.设计目的1.掌握集成稳压电源的实验方法。2.掌握用变压器、整流二极管、滤波电容和集成稳压器来设计直流稳压电源。本文档如对你有帮助,请帮忙下载支持!3.掌握直流稳压电源的主要性能参数及测试方法。4.进一步培养工艺素质和提高基本技能。二.设计要求(1)设计一个双路直流稳压电源。(2)输出电压Vo=±12V ,+5V 最大输出电流Iomax=1A (3)输出纹波电压ΔVop-p≤5mV, 稳压系数 Sv≤5×10-3。三.总电路框图及总原理图。四.设计思想及基本原理分析直流电源是能量转换电路,将220V(或 380V)50Hz 的交流电转换为直流电。直流稳压电源一般有电源变压器Tr、整流、滤波电路及稳压电路所组成,基本框图如图:各部分作用如下:(1) 电源变压器电源变压器 Tr 的作用是将电网220V 的交流电压变换为整流滤波电路所需要的交流电压Ui,变压器的副边与原边的功率比为P2/P1= η,η 为变压器的效率。(2) 整流电路整流电路将交流电压Ui 变换成脉动的直流电压。常用的整流电路有全波整流电路,桥式整流电路、倍压整流电路等。本实验我们采用的是桥式整流电路:二极管选择:考虑到电网波动范围为±10%,二极管的极限参数应满足:(3) 滤波电路滤波电路将脉动直流电压的纹波减小或滤除,输出直流电压U 1。常用的滤波电路有电容滤波电路,电感滤波电路、复式滤波电路等。本实验我们采用电容滤波电路:电容的选择及 UO(AV)的估算:本文档如对你有帮助,请帮忙下载支持!当L(3 ~ 5)2TR C时,O(AV)21.2UU。T 为输入交流信号周期,RL 为整流滤波电路的等效负载电阻。(4) 稳压电路常用的集成稳压器有固定式三端稳压器和可调式三端稳压器(均属电压串联型)。实验中我们采用的是固定式三段集成稳压器:78XX 系列:正输出电压79XX 系列:负输出电压额定输出电流以78 或 79 后面所加字母来区分: L 表示 0.1A ,M 表示 0.5A,无字母表示1.5A。五.单元电路分析,元件介绍和元件参数计算各级元件参数的计算思路是:从后级向前级,根据各级的要求指标推算前一级的参数,并适当地留出一定余量。具体分析如下:1.集成稳压器:确定稳压电路最低输入直流电压:其中,min()ioUU是稳压器最小输入输出压差,典型值为3V。按一般电源指标...
