雨水渠施工技术交底

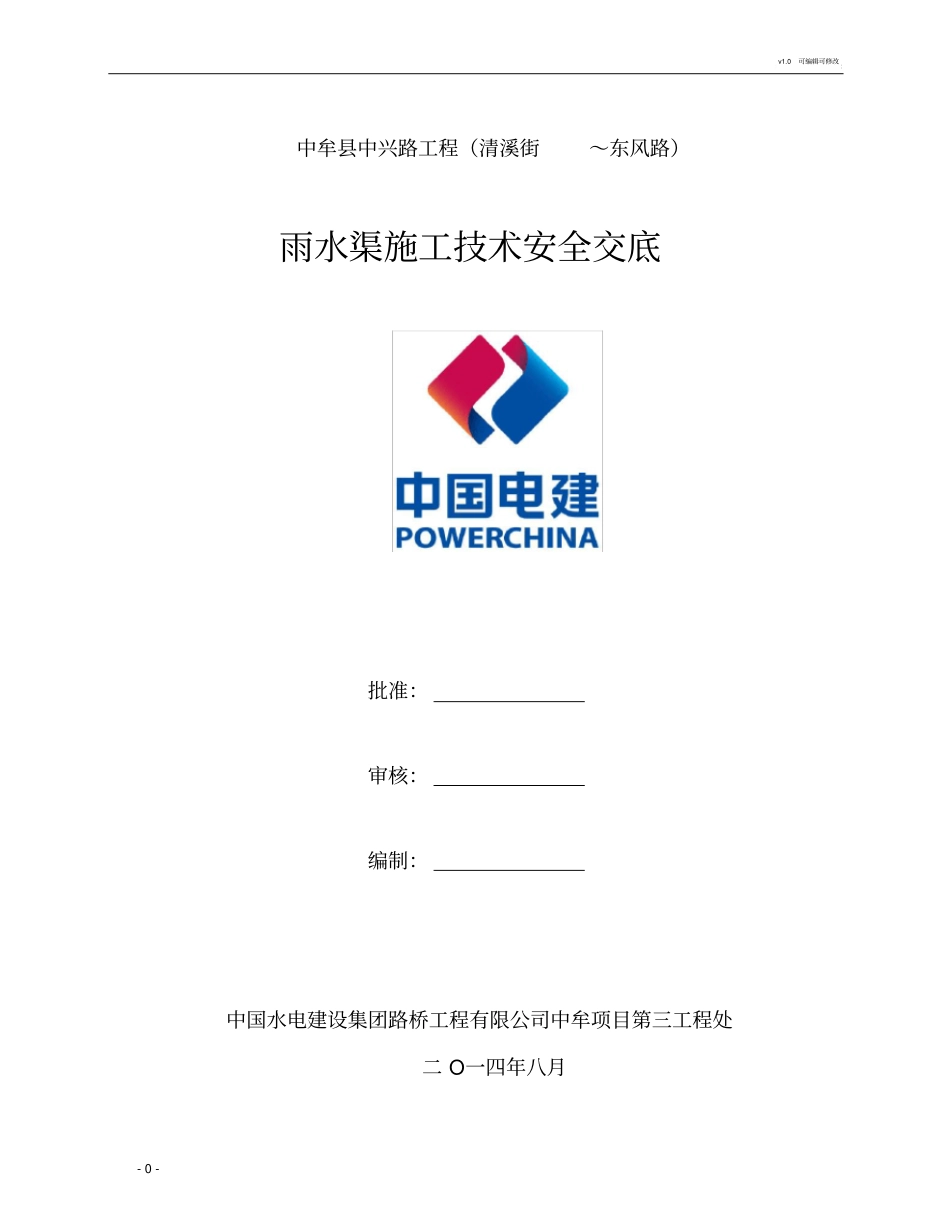

雨水渠施工技术交底_第1页
1/14
雨水渠施工技术交底_第2页
2/14

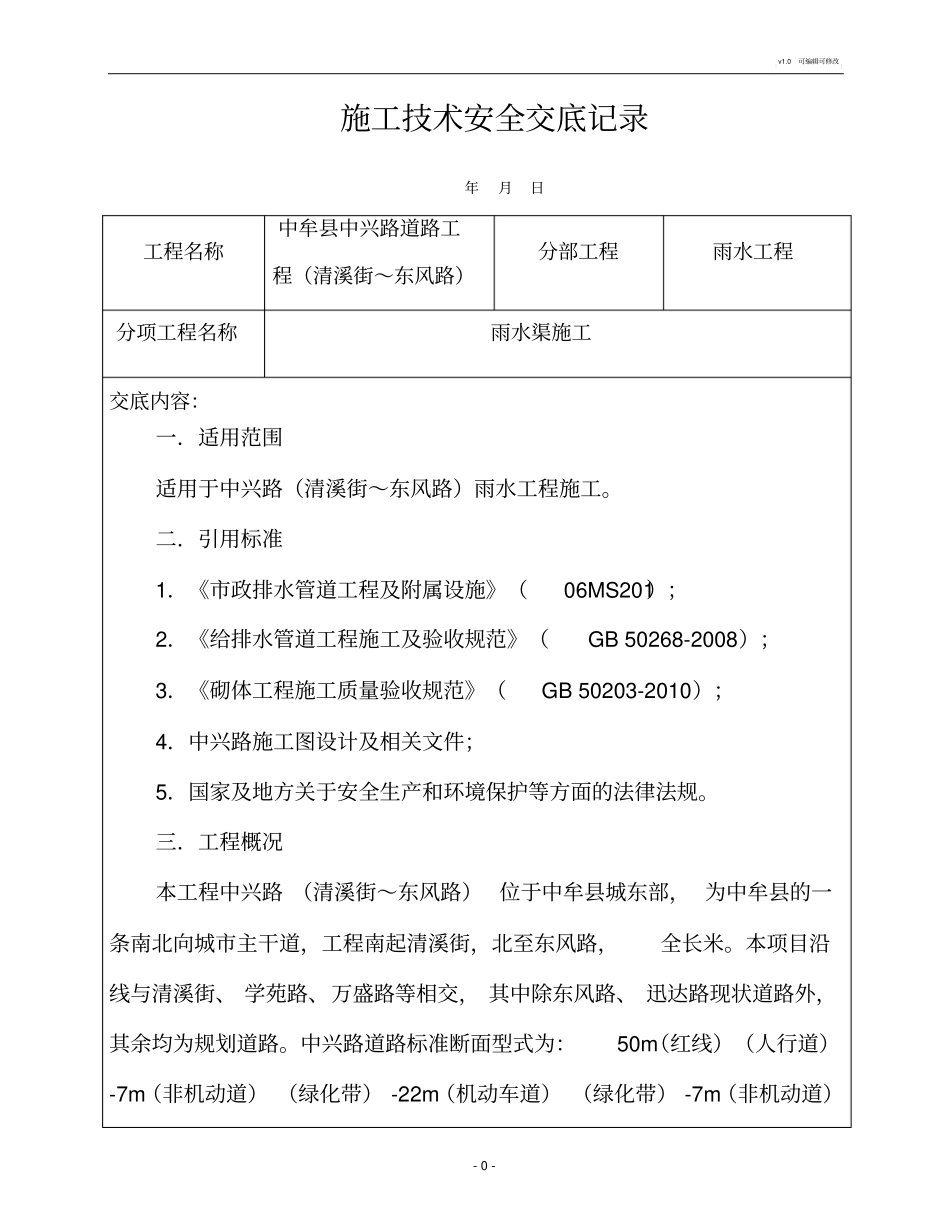

雨水渠施工技术交底_第3页
3/14
v1.0 可编辑可修改- 0 - 中牟县中兴路工程(清溪街~东风路)雨水渠施工技术安全交底批准:审核:编制:中国水电建设集团路桥工程有限公司中牟项目第三工程处二 O一四年八月v1.0 可编辑可修改- 0 - v1.0 可编辑可修改- 0 -施工技术安全交底记录年月日工程名称中牟县中兴路道路工程(清溪街~东风路)分部工程雨水工程分项工程名称雨水渠施工交底内容:一.适用范围适用于中兴路(清溪街~东风路)雨水工程施工。二.引用标准1.《市政排水管道工程及附属设施》(06MS201);2.《给排水管道工程施工及验收规范》(GB 50268-2008);3.《砌体工程施工质量验收规范》(GB 50203-2010);4.中兴路施工图设计及相关文件;5.国家及地方关于安全生产和环境保护等方面的法律法规。三.工程概况本工程中兴路 (清溪街~东风路) 位于中牟县城东部, 为中牟县的一条南北向城市主干道,工程南起清溪街,北至东风路,全长米。本项目沿线与清溪街、 学苑路、万盛路等相交, 其中除东风路、 迅达路现状道路外,其余均为规划道路。中兴路道路标准断面型式为:50m(红线)(人行道)-7m(非机动道) (绿化带) -22m(机动车道) (绿化带) -7m(非机动道)v1.0 可编辑可修改- 1 -(人行道)。根据规划中兴路(清溪街- 东风路)雨水分为两个设计系统:(1)清溪街 - 堤里小清河段敷设两道d1200 的雨水管,收集上游及西侧林州街规划 d800 雨水后,由南向北排入现状堤里小清河,远期排入规划堤里小清河;( 2)堤里小清河 - 东风路段敷设两道 * 雨水涵,收集上游及西侧万盛路规划 d800、学苑路规划2-d800 雨水后,开挖土质明渠(上口,下口,渠深, L=44m)排入现状堤里小清河,远期排入规划堤里小清河,其中现状堤里小清河标高需清淤至。四.技术要求1.雨水口采用砖砌偏沟式雨水口,详见06MS201-8。雨水箅子采用球墨铸铁防盗井箅及球墨铸铁支座,详见06MS201-8页 53、55。雨水口进水处表面应低于周围地面30mm,除连接到用户支管上的雨水进水井井深按支管高度控制外, 其余井深均按照小于控制,施工中可根据需要调整雨水口位置或周围路面标高,使雨水口收水效果最佳。雨水口连接管管径d300,其中六篦、八篦雨水口连接管管径d400 坡度不小于。2.井盖及盖座:检查井井盖均采用D700防盗球墨铸铁井盖及盖座,产品质量应符合《检查井盖》(GB/T 23858-2009 )。检查井爬梯采用塑钢材质踏步(爬梯),尺寸及安装分别...
