震动、冲击试验大纲

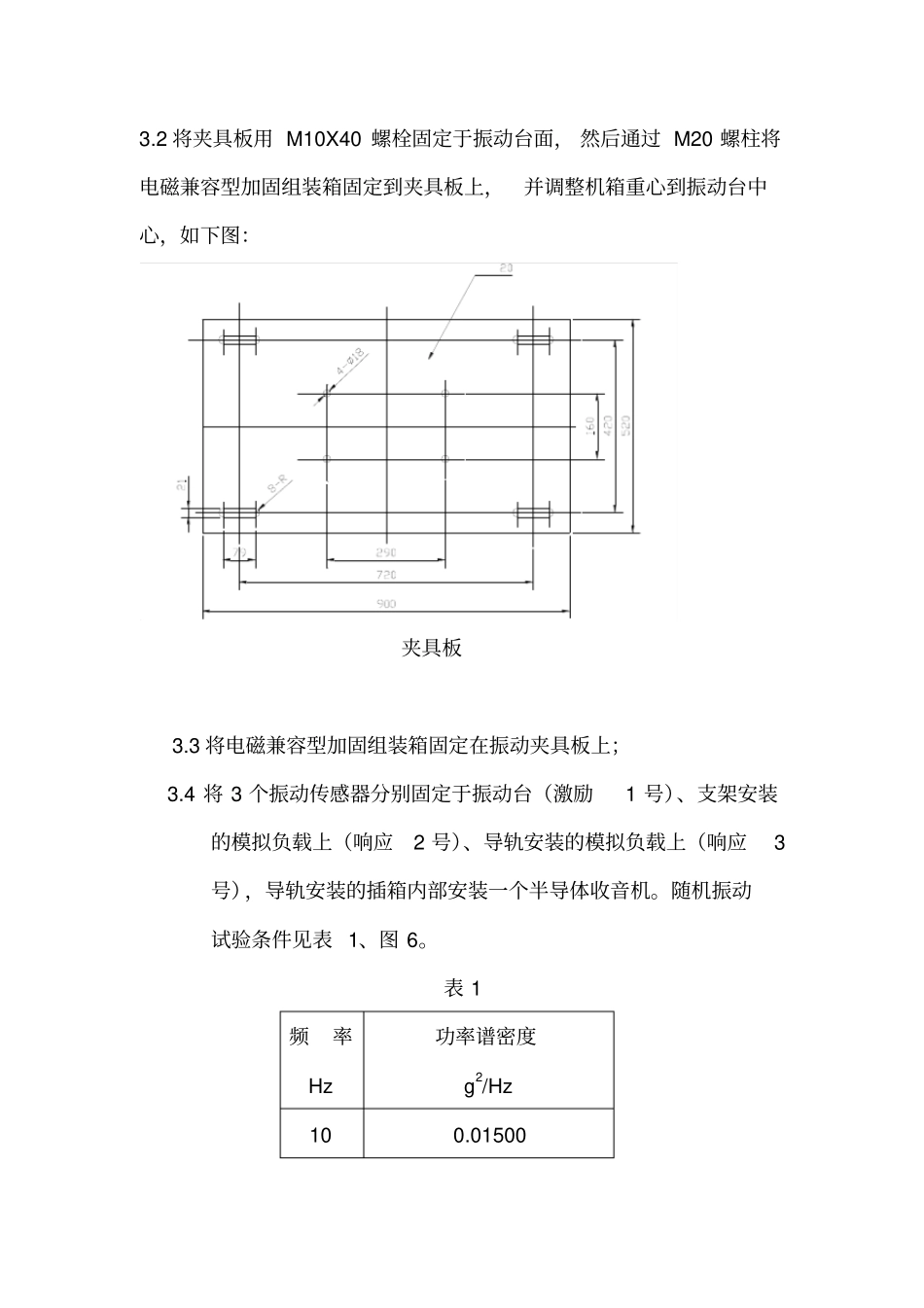

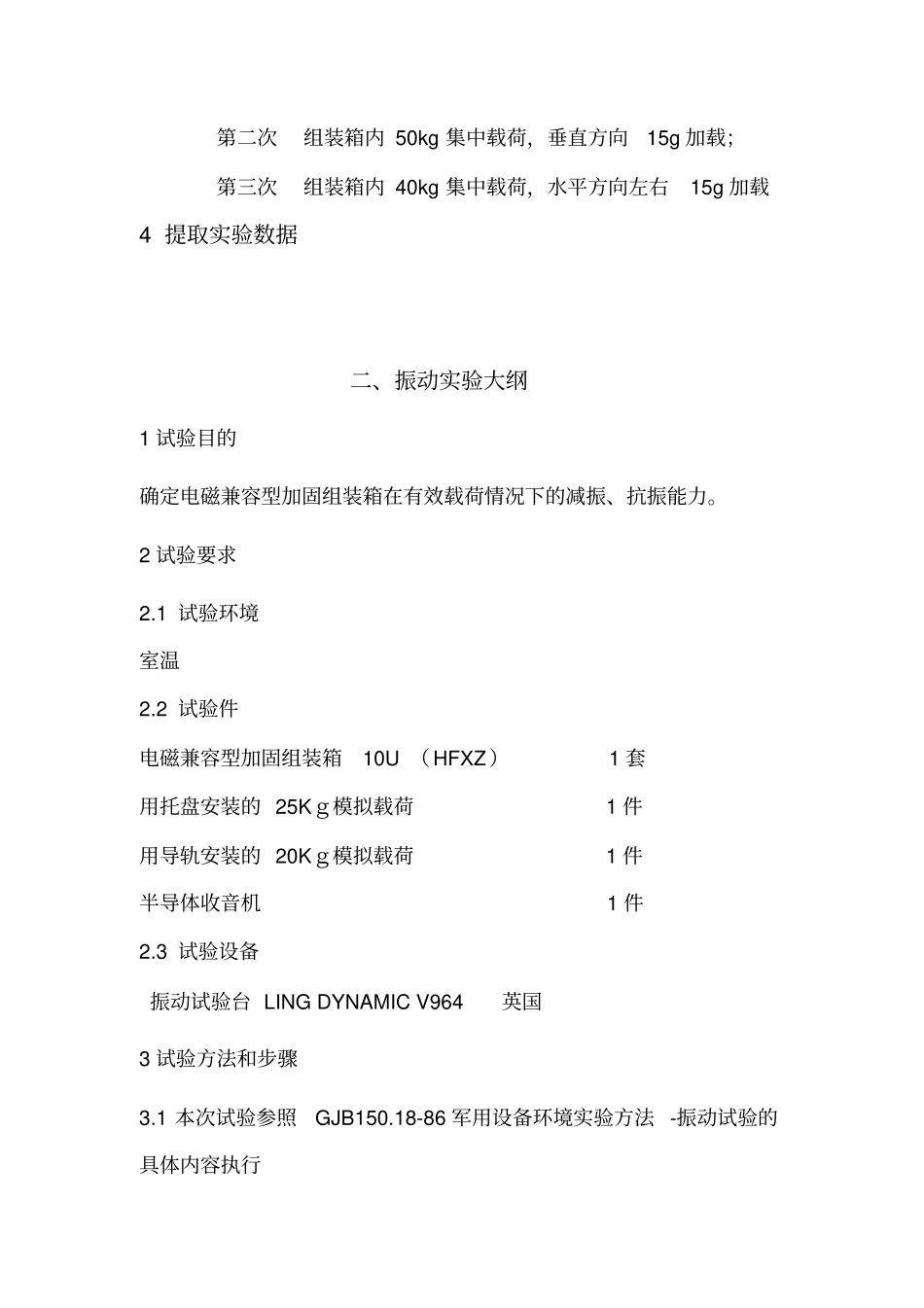

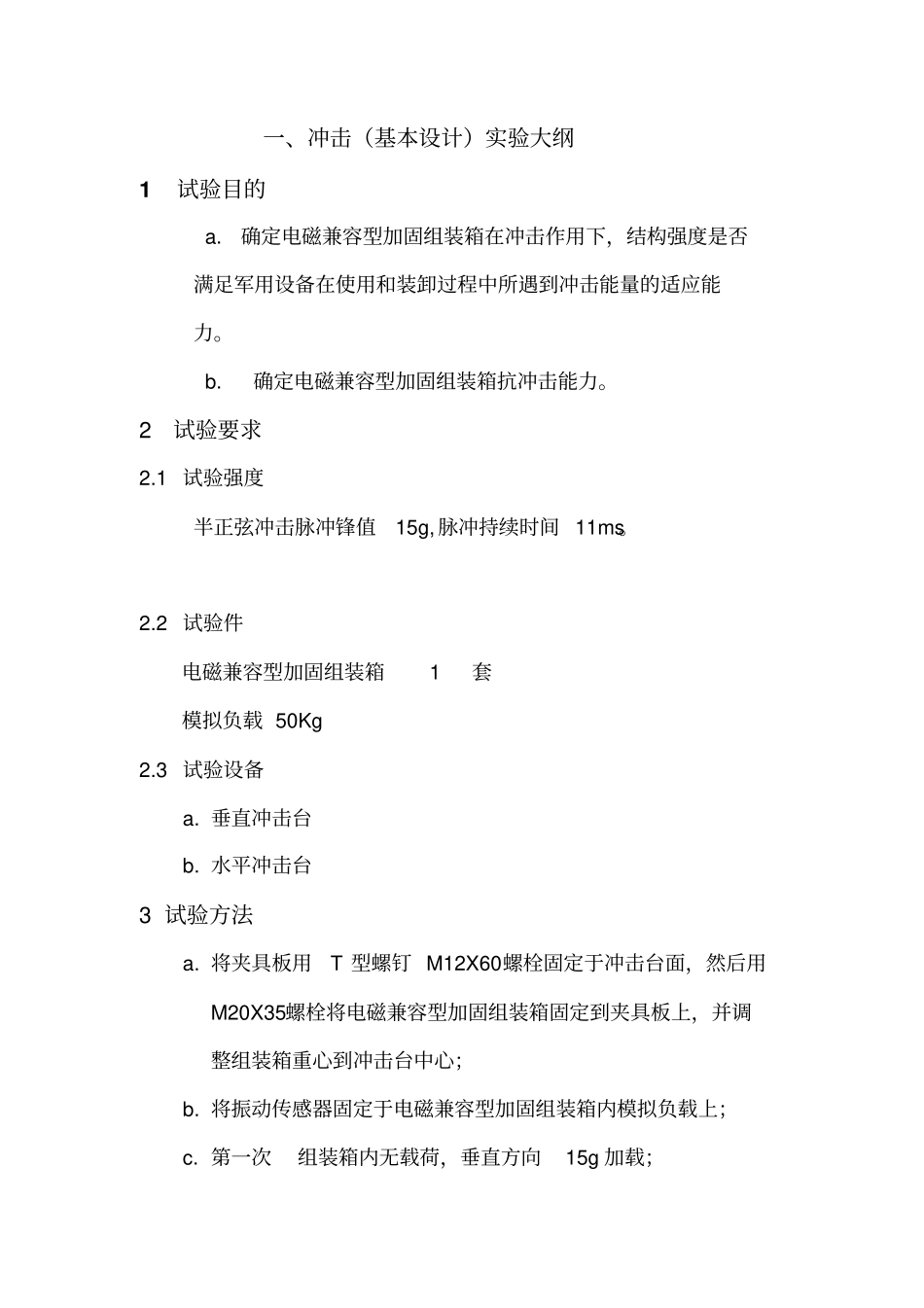

一、冲击（基本设计）实验大纲1 试验目的a. 确定电磁兼容型加固组装箱在冲击作用下，结构强度是否满足军用设备在使用和装卸过程中所遇到冲击能量的适应能力。b. 确定电磁兼容型加固组装箱抗冲击能力。2试验要求2.1 试验强度半正弦冲击脉冲锋值15g,脉冲持续时间 11ms。2.2 试验件电磁兼容型加固组装箱 1套模拟负载 50Kg 2.3 试验设备a. 垂直冲击台b. 水平冲击台3 试验方法a. 将夹具板用T 型螺钉 M12X60螺栓固定于冲击台面，然后用M20X35螺栓将电磁兼容型加固组装箱固定到夹具板上，并调整组装箱重心到冲击台中心；b. 将振动传感器固定于电磁兼容型加固组装箱内模拟负载上；c. 第一次组装箱内无载荷，垂直方向15g 加载；第二次组装箱内 50kg 集中载荷，垂直方向15g 加载；第三次组装箱内 40kg 集中载荷，水平方向左右15g 加载4 提取实验数据二、振动实验大纲1 试验目的确定电磁兼容型加固组装箱在有效载荷情况下的减振、抗振能力。2 试验要求2.1 试验环境室温2.2 试验件电磁兼容型加固组装箱10U （HFXZ ）1 套用托盘安装的 25Kｇ模拟载荷1 件用导轨安装的 20Kｇ模拟载荷1 件半导体收音机1 件2.3 试验设备振动试验台 LING DYNAMIC V964 英国3 试验方法和步骤3.1 本次试验参照GJB150.18-86 军用设备环境实验方法 -振动试验的具体内容执行3.2 将夹具板用 M10X40 螺栓固定于振动台面， 然后通过 M20 螺柱将电磁兼容型加固组装箱固定到夹具板上，并调整机箱重心到振动台中心，如下图：夹具板3.3 将电磁兼容型加固组装箱固定在振动夹具板上；3.4 将 3 个振动传感器分别固定于振动台（激励1 号）、支架安装的模拟负载上（响应2 号）、导轨安装的模拟负载上（响应3号），导轨安装的插箱内部安装一个半导体收音机。随机振动试验条件见表 1、图 6。表 1 频率Hz 功率谱密度g2/Hz 10 0.01500 40 0.01500 500 0.00015 图 6 3.5 试验时间：每一轴向的振动持续时间为10min。3.6 试验轴向：试验产品应经受X、Y、Z 三个轴向的振动。4 试验结果的评定每轴试验完成后，进行如下检查：1)外观检查：电磁兼容型加固组装箱外观目视检查应无断裂、开胶、裂纹，插箱检测紧固件应无松动，导轨应无变形，内框应无变形。2) 对比激励与托盘安装的模拟载荷、 导轨安装的模拟载荷振动情况，比值应大于 1.2。3）半导体收音机应能正常工作。
